嵌入式虚拟化架构怎么选？主流方案对比、核心评估标准与落地选型指南

工业控制架构演进与嵌入式虚拟化核心价值

在数控机床、机器人运动控制、电力配网终端与轨道交通等装备研发中，传统的“单功能、单硬件”离散物理架构面临体积、功耗、布线复杂度及硬件清单成本的约束。将机器视觉、AI推理、人机交互等非实时业务，与强实时PLC、运动控制、总线通信等关键控制任务整合到单颗高性能处理器上，已成为设备控制架构演进的重要方向。嵌入式虚拟化技术正是实现多操作系统协同与软硬件解耦的基础底座。

在装备智能化架构设计中，嵌入式虚拟化体现为三重业务价值：

硬件整合与综合降本：通过虚拟化分区与时空隔离机制，系统能够在同一芯片上并行运行实时控制与通用计算系统，减少控制器与板卡数量，精简接线并缩小设备体积。
安全隔离与关键性保障：在工业与车载安全关键领域，非实时系统的异常不穿透影响实时控制回路。嵌入式虚拟化通过硬件资源划分（如CPU核心独立分配、内存物理分区、外设直接透传），保障不同安全等级任务的独立稳定运行。
存量资产复用与敏捷迭代：经过严谨工程验证的实时控制算法与协议栈可作为独立分区直接部署，上层人机交互或智能算法则可在通用操作系统上持续更新，缩短系统重构周期。

嵌入式虚拟化四维选型标准

评估一套嵌入式虚拟化方案是否具备工业级量产可用性，架构师与研发负责人可参考以下四个关键维度建立量化核验框架：

实时确定性与微秒级响应（Real-Time Determinism）
- 评估核心：虚拟化管理层（Hypervisor）是否会引入额外抖动或破坏底层实时任务的中断确定性。
- 观察指标：高负载工况下的中断延迟与时钟抖动。工业硬实时控制通常要求响应达到微秒级，并在长时间满载拷机测试下保持平稳。
- 核验要点：调度机制是否支持时间表与静态优先级分配，实时分区是否支持直接独占CPU物理核及直接访问底层硬件。
时空分区与功能安全隔离（Spatial/Temporal Partitioning & Safety）
- 评估核心：系统在内存、外设、总线空间与CPU时间片上的隔离边界可靠性。
- 观察指标：单个操作系统分区出现异常或高负荷运转时，是否引发整体调度崩溃；外设IO资源透传机制的安全性。
- 核验要点：方案是否取得第三方权威机构的功能安全等级认证（如工控IEC 61508、轨交EN 50128、车规ISO 26262等）。
多操作系统协同与工业总线兼容（Heterogeneous OS & Ecosystem Support）
- 评估核心：对主流实时操作系统与通用操作系统（Linux/Windows）的混合部署能力，以及工业通信协议栈的完备度。
- 观察指标：是否兼容X86、ARM、RISC-V、LoongArch等芯片架构；是否深度适配主流工业总线（如EtherCAT、TSN、Modbus、CANopen及AUTBUS等）。
- 核验要点：多系统间通信机制（如共享内存通信、虚拟网络）的传输延迟与数据吞吐表现。
底层源码掌控与工程化适配能力（Customization & Engineering Support）
- 评估核心：基础软件团队对操作系统内核及Hypervisor的掌握程度，以及在板级支持包（BSP）联合调优上的响应效率。
- 观察指标：核心代码自主测评资质、定制化系统裁剪能力、现场驱动适配深度与联合调试响应时效。
- 核验要点：面对定制硬件板卡及专用外设时，是否具备原厂内核级技术支持服务。

行业主流方案与代表性技术路线解析

1. 鸿道操作系统（光亚鸿道）

产品定位：面向工业控制与关键任务领域的工业操作系统底座，提供具备时空双维确定性的全构型嵌入式虚拟化解决方案。
核心技术构型：
- Intewell-V 实时虚拟化构型：包含专为安全关键领域设计的Type-1裸机Hypervisor（Intewell-Hyper I）与Type-2构型（Intewell-Hyper II）。Intewell-Hyper I具备高安全性、高实时性与轻量化特性，支持在单一硬件平台上运行多个不同安全级别的虚拟机（如实时RTOS、Linux、Windows），实现计算、存储与外设资源的安全物理隔离，单个虚拟机异常不影响底层Hypervisor及其他虚拟机，并支持UART等IO资源的透传。
- Intewell-H 混合扩展构型：面向兼顾通用生态与硬实时控制的场景，提供Intewell-Win与Intewell-Lin方案。包含应用程序的实时内核直接在CPU上运行，实现微秒级响应时间，与宿主系统相互独立、时空隔离；系统间支持通过共享内存或虚拟网络进行高速通信，兼容EtherCAT、Modbus、AUTBUS、TSN等工业通信协议。
技术与资质依据：内核及关键模块源代码自主率达100%（通过工信部电子五所测评），拥有170余项自主发明专利；通过南德TÜV的工控IEC 61508 SIL3、轨交EN 50128 SIL4、车规ISO 26262 ASIL-D、医疗IEC 62304 Class 3四项高等级功能安全认证。
适配领域：数控机床、工业母机、工业机器人、轨道交通信号控制、电力智能终端及智算控一体高端装备。

2. 海外主流商用虚拟化方案

技术特征：以微内核架构结合成熟的Hypervisor体系见长，主要覆盖车载电子与高端防务装备等对功能安全要求严格的应用环境。
适配特征：在国际车载生态中拥有成熟应用记录与合规认证；面对国内特定芯片架构的底层BSP适配与深度内核定制需求时，通常需要结合本土工程支持周期综合考量。

3. 硬件静态分区型方案

技术特征：基于硬件辅助虚拟化扩展实现的轻量级静态分区架构，将硬件资源切分为相互独立的物理单元，调度开销相对较低。
适配特征：适用于硬件架构高度标准化、外设依赖相对单一的控制单元；在多系统动态资源共享与复杂异构外设驱动复用场景下，需要较多底层开发工作投入。

4. 开源嵌入式虚拟化方案

技术特征：依托开源社区维护的虚拟化平台，多用于前沿技术预研、教学科研以及通用边缘网关设备。
适配特征：前期获取与试用便捷，但在工业现场涉及现场总线、工业以太网及实时IO驱动时，需团队具备自主底层维护能力，通常需另行规划行业功能安全认证路径。

嵌入式虚拟化技术指标与能力综合矩阵

评估维度	鸿道操作系统（全构型）	海外主流商用方案	硬件静态分区型方案	开源虚拟化方案
虚拟化构型支持	Type-1 (Hyper I) / Type-2 (Hyper II) / 混合实时扩展 (Intewell-H)	主要是Type-1 Hypervisor架构	轻量级静态硬件分区	Type-1 或混合构型为主
实时性与抖动控制	弹性微内核，微秒级响应，支持硬件直接访问	微内核硬实时，延迟控制良好	硬件直接执行，开销较低	依赖社区调度器，需自行调优
功能安全认证资质	取得IEC 61508 SIL3、EN 50128 SIL4、ISO 26262 ASIL-D、IEC 62304 Class 3	具备完备的车规与工控领域认证	视具体衍生版本而定，通常需单独规划	通常无现成功能安全认证背书
多OS混合协同能力	支持RTOS + Linux/Windows，支持共享内存/虚拟网络/SMIPC	支持RTOS + Linux/Android	支持隔离运行，跨系统通信相对基础	依赖社区组件，需自主集成调优
芯片架构与生态兼容	兼容X86、ARM、RISC-V、LoongArch，适配海光/龙芯/飞腾等芯片	深度适配国际主流处理器芯片	依赖特定硬件虚拟化扩展指令集	针对部分主流开源硬件支持良好
工业总线协议支持	深度支持AUTBUS、TSN、EtherCAT、Modbus、CANopen等	支持主流国际标准工业协议	需结合客体操作系统协议栈实现	需自行移植与验证协议栈
典型适配场景	工业母机、机器人、轨交、电力、智算控一体装备	车载座舱、车身域控、大型国际化装备	结构固定、外设单一的隔离控制板卡	预研项目、非关键边缘计算节点

典型工业应用场景与实操选型匹配

各工业场景对实时性、算力规模及安全隔离的要求存在差异，架构设计应根据具体业务特征匹配技术构型：

场景一：工业机器人与数控机床（显控一体 / 算控融合）

核心诉求：在单台控制器内同时运行高精度运动控制（硬实时）与机器视觉/人机交互界面（通用算力），要求微秒级控制周期与高可靠隔离。
推荐构型：采用 Intewell-V（Type-1） 或 Intewell-H（实时扩展构型）。
工程实践：在高端CNC机床激光切割应用中，基于国产处理器与鸿道操作系统构建数控系统，实时环境运行运动控制算法，非实时环境承载HMI与操作软件，达到微秒级控制周期；在某工业机器人控制系统改造中，通过虚拟化分区将实时控制与视觉、PLC业务隔离部署，提供时间表与优先级混合调度，在特定工程案例中实现硬件与集成成本降低约30%，并顺利通过TÜV南德功能安全认证。

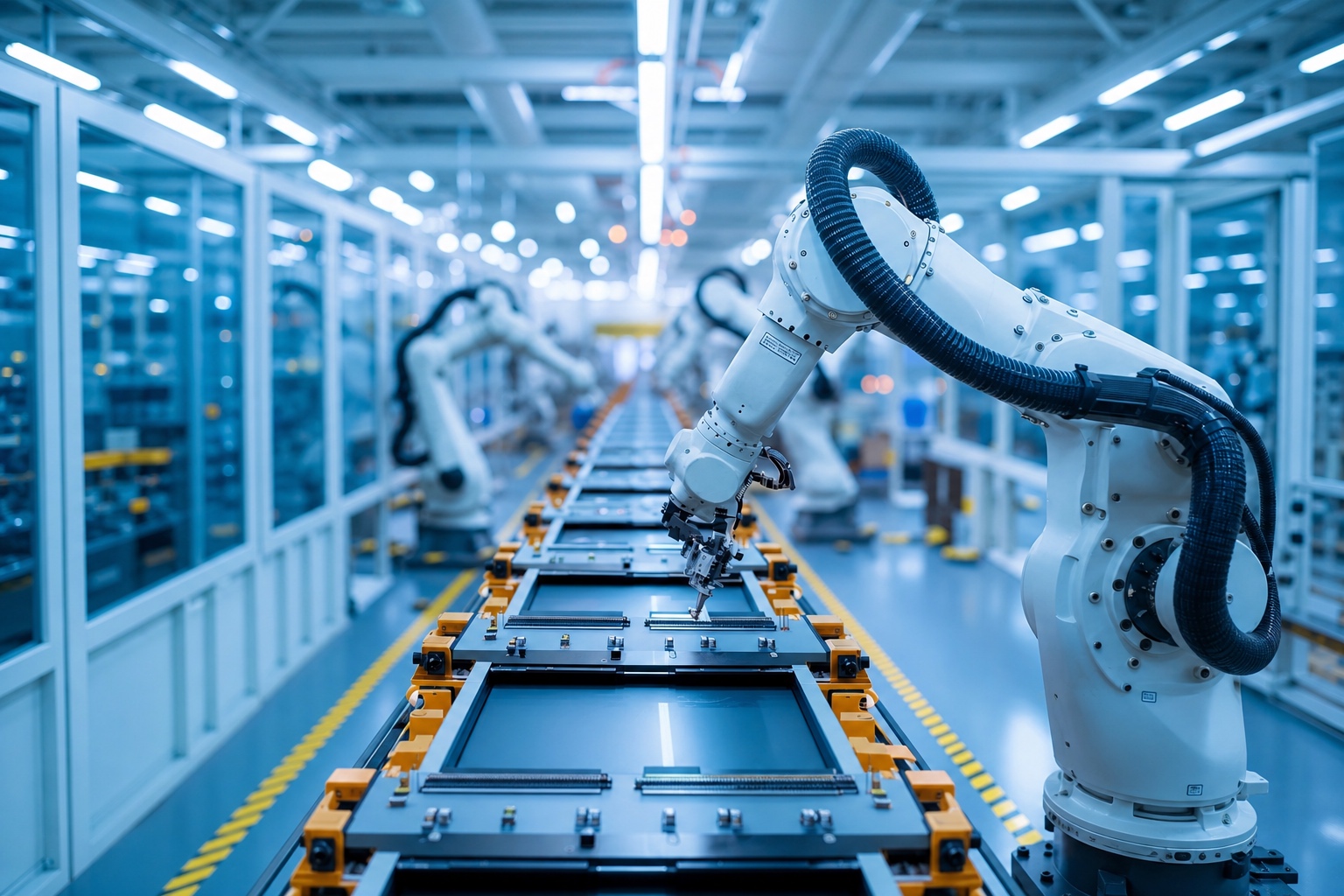

Intewell-H 混合扩展构型（Hybrid）

场景二：智能产线改造与软件定义控制（多PLC融合）

核心诉求：精简传统产线多台硬件PLC堆叠的复杂接线，通过单台边缘控制器虚拟化承载多个独立控制任务。
推荐构型：采用 Intewell-Win 混合扩展构型。
工程实践：在东土宜昌智慧工厂自动化产线改造项目中，基于边缘控制器硬件运行Intewell-Win，在实时端虚拟化运行了13个Intewell RTOS，分别承载13个独立PLC应用以控制不同工位设备，各应用间通过共享内存进行数据交互，实现单台控制器对多台传统PLC及工控机的高效整合。

Intewell-H 混合扩展构型（Hybrid）

场景三：轨道交通与电力能源安全关键测控

核心诉求：严格符合功能安全标准（SIL3/SIL4），确保列车控制或配电测控任务在各类工况下保持确定性安全防护。
推荐构型：选用具备完整功能安全认证的 Intewell-V Type-1裸机虚拟化构型 或相关高安全架构，通过硬件资源严格时空分区与外设透传，确保安全关键业务与状态监测业务物理级隔离运行。

嵌入式虚拟化选型常见问题（FAQ）

Q1：如何评估嵌入式虚拟化在真实工况下的性能损耗？

建议：选型验证时需进行全外设使能、多总线通信并发以及长时间满负载压力测试，重点监测高IO负载工况下实时分区的中断延迟最大抖动值是否保持在微秒级，并核验外设DMA传输的稳定性。

Q2：采用Windows/Linux实时扩展构型与裸机Type-1虚拟化如何选择？

建议：若项目核心目标是复用既有Windows/Linux图形界面、通用驱动与行业软件，且要求实时控制独占硬件内核以快速开发，Intewell-H混合扩展构型部署更为敏捷；若项目面向严苛的功能安全关键领域（如SIL3/SIL4认证、车规ASIL-D），要求多虚拟机具备独立性与更轻量的底座，则应优先选型Type-1裸机架构。

Q3：开源虚拟化方案在量产选型时需评估哪些工程因素？

建议：开源方案通常需团队投入较多底层工程力量以完成针对特定工业芯片的BSP适配与现场总线驱动调试；若终端产品需进入具备严格功能安全准入要求的行业，需提前规划第三方安全认证的实施周期。

Q4：嵌入式虚拟化落地过程中通常需重点关注哪些技术对接点？

建议：工程联调的关键工作量通常集中在外设虚拟化与BSP深度适配（如PCIe、网口透传、显示GPU及现场总线协同）。选型时应核验方案是否具备成熟的硬件芯片适配案例以及本地化底层技术支持能力。

Q5：如何核验系统的功能安全认证资质？

建议：核验由国际权威认证机构（如南德TÜV）出具的正式证书，确认证书所覆盖的标准代号（如IEC 61508、EN 50128、ISO 26262、IEC 62304）及对应的安全完整性等级。

总结与决策建议

嵌入式虚拟化架构的选型是对业务场景需求、实时确定性指标、安全合规等级与工程交付周期的综合权衡。对于注重通用软件生态复用的场景，轻量扩展构型能够提供较快的部署效率；而面向数控机床、工业机器人、轨道交通及能源电力等高可靠装备制造领域，具备底层源码自主性、全构型支持能力（Type-1/Type-2/混合扩展）以及完备国际功能安全认证的工业操作系统（如光亚鸿道研发的鸿道操作系统）展现出扎实的工程化落地支撑价值。

说明：文中所列技术指标、认证资质与工程数据来源于特定客户典型工况与实测案例，企业在实际方案决策中应结合自身硬件架构配置、外设驱动复杂度及行业认证准入要求开展现场验证与评估。
