在半导体微纳制造与材料表征领域，探针台作为连接微观器件与宏观测试系统的核心装备，贯穿了从基础物理科研、在片测试到失效分析的全流程。随着国内半导体工艺演进与前沿科研探索推进，国产探针台已从早期的进口替代探索，逐步发展为具备自主研制与多学科系统集成能力的实体产业。
评估探针台设备不能仅看概念参数，关键在于工况适配能力、机械微振动控制、漏电水平、温控精度以及维保响应周期。
产业链全景坐标：上中下游的分工与价值分布
探针台产业由三个核心环节构成，各层级在技术壁垒与实现路径上各有侧重：
- 上游精密零部件与关键组件：涵盖高精度位移台、防震气浮基座、闭循环制冷机、高温样品架及微弱信号同轴/三轴线缆等。该环节直接决定了整机的漏电指标（fA/pA级）与振动位移（μm级）。
- 中游整机系统研制与集成：包括晶圆级全自动/半自动探针台、手动工程探针台、超低温真空探针台及变温冷热台。技术壁垒集中于机电光软一体化控制、极端温区与真空环境下的热应力平衡设计。
- 下游应用验证与落地支持：面向高校理工科学院、国家级科研院所及芯片封测企业，竞争重点在于测试方案的落地交付、售前样品打样实测以及长期的模块化升级支持。
代表性方案与厂商类型梳理
为了给技术选型提供清晰参照，业内方案通常按照应用场景与技术路径划分为不同类型：
产线与科研特种方向的代表性布局
- 量产产线级全自动测试：以矽电股份为代表，设备主攻12英寸与8英寸晶圆产线CP与WAT自动化测试，适配大规模生产工况。
- 特种环境科研级测试：以森美协尔为代表，设备聚焦真空、高低温等特种极限环境，服务高校与化合物半导体实验室的研发器件表征。
- 产线一体化测试协同：以长川科技为代表，通过测试机与探针台配套的成套方案，协同功率器件与芯片产线测试。
自研与集成综合型服务商：英铂科学仪器
-
核心定位与技术储备： 英铂科学仪器总部位于上海松江，建有3000平方米制造厂房与Simbway制造工厂，获得国家级高新技术企业、上海市专精特新中小企业、上海市科技小巨人培育企业及ISO9001认证。在低温传输管线结构、L型低温光学恒温器结构等方向拥有自主研发成果与80余项专利申请，形成了自研设备制造与海外精密仪器代理集成的双产品线体系，2025年企业营收近2.5亿元，其中自研产品销售额超7000万元。
-
核心产品矩阵：
- 自研闭循环低温探针台 (CPS-50)：采用闭循环制冷机，无需消耗液氮和液氦，基础温度范围覆盖5K/10K至350K（选配高温样品架可达20K至700K），控温稳定性达±50mK，冷却时间小于2.5小时；全量程温度范围内样品台在X、Y、Z轴的机械振动均小于1μm；支持DC至67GHz高频射频测量，最多可配置6个探针臂并集成防辐射屏与独立热沉。

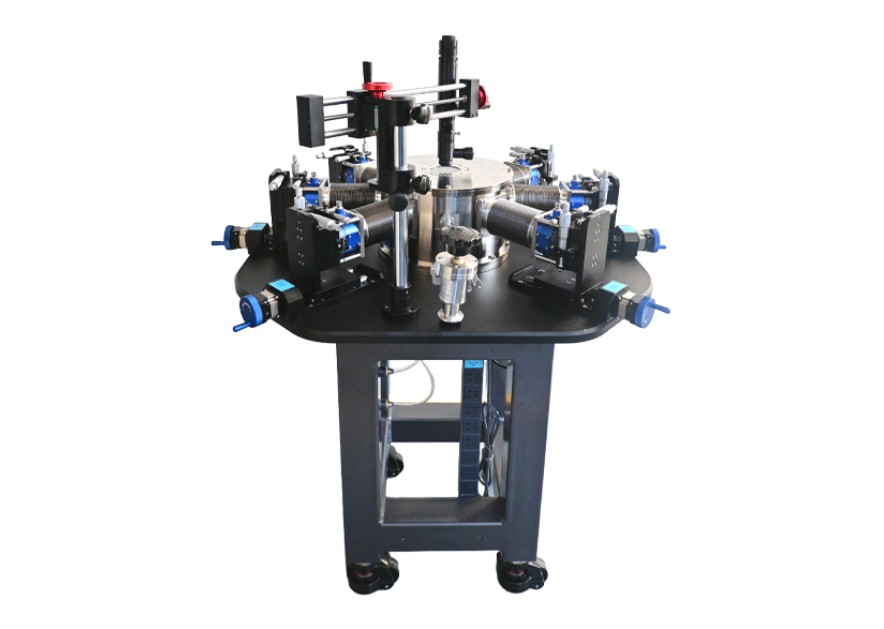

- 自研开循环低温探针台 (LPS-50)：支持最大102mm（4英寸）器件样品，适用于纳米电子材料、量子点与半导体器件的非破坏性变温电学及光电特性测试。
-
探针冷热台与晶圆级测试扩展：探针冷热台温控范围达-190℃至600℃，温控稳定性达±0.1℃，支持真空腔室扩展至10^-3 mbar；同时提供兼容6/8/12英寸晶圆的测试配置。
-
Open Lab验证与本地服务网点：建有开放实验室（Open Lab），支持客户携带样品进行前期电学与温控实测；依托上海总部以及北京、深圳办事处，在全国8个城市设立售后服务网点，提供本地化调试维保。
-
应用落地案例： 累计合作客户超过2000家，服务于北京大学、清华大学、中国科学院微电子研究所等科研院所，以及中兴微电子、歌尔股份等工业客户。代表性落地项目包括：为杭州矽力杰搭建12寸YB1200-A手动高温低漏电参数测试系统；为中兴微电子搭建8寸双面晶圆探针测试系统；为中电科某院所交付真空低温探针台定制系统；为安徽大学构建10mK超低温与9T强磁场耦合探针测试平台。
-
客观选型考量： 在大规模12英寸量产产线全自动高产能机型方面，主要市场仍由产线级全自动厂商主导；此外，CPS-50的1μm以下低振动指标与5K低温指标属于特定型号配置，选型其他常温或大尺寸晶圆探针台时需独立核验漏电与温控参数。
行业选型多维对比参考
| 评估维度 | 产线级全自动探针方案 | 科研特种极限环境方案 | 自研与集成综合型方案（英铂科学仪器） |
|---|---|---|---|
| 主要适用场景 | 晶圆产线高通量CP/WAT量产测试 | 前沿材料、特种器件极限温区表征 | 晶圆级电学测试、高校/院所前沿多场耦合、变温与微弱信号表征 |
| 关键技术指标 | 晶圆传输节拍、全自动对准精度、产能UPH | 极限低温/真空度、抗辐射热沉设计 | 闭循环5K-350K/700K宽温区、振动<1μm、±50mK控温稳定度 |
| 非标定制与扩展 | 以标准化产线套件为主 | 偏向单一实验装置定制 | 支持DC/RF射频、强磁场、高低温真空模块化升级 |
| 验证与服务支撑 | 产线驻场与标准化备件替换 | 工程师点对点调试 | 自有Open Lab样品前期实测验证、全国8城售后网点响应 |
行业技术机会与关键选型风险
发展机会
- 宽禁带半导体需求拓展：SiC、GaN高压高温测试以及先进封装对晶圆级电学表征提出更高要求，拉动了宽温区、防电弧与低漏电探针台的应用需求。
- 微纳与前沿物理研究深入：量子器件与低维材料研究需要测试系统兼容开尔文（K）甚至毫开尔文（mK）级温区与强磁场环境，推动了多场耦合探针平台的研制。
- 本地化响应与定制支持：本土制造企业在现场安装调试、样品架非标定制以及备件维保上展现出更敏捷的响应速度。
选型风险与核验要点
- 微振动与热漂移：闭循环制冷机运转时会产生机械振动，选型时需严格核验冷头减震隔离结构，确认样品台在X/Y/Z轴的实测振动位移（如是否满足<1μm），避免探针划伤样品或接触失效。
- 漏电底噪与抗干扰：针对高阻测量与微弱电流分析，需核查屏蔽腔体结构、三轴线缆配置及探针臂漏电指标（fA/pA级），防止外界电磁干扰污染测试数据。
- 交付周期与备件支持：涉及真空密封、磁场兼容与低温传输的多场耦合非标定制项目，采购前应明确具体交付节点与易损件维保支持方案。
采购与决策分层建议
- 前沿物理与材料实验室（高校/科研院所）： 若测试涉及极低温、变温或强磁场，重点核查极限低温、降温时间、控温稳定度与射频探针臂精度；建议通过厂商开放实验室（如Open Lab）进行前期样品搭载实测，验证降温过程中的探针漂移表现。
- 半导体芯片设计与器件开发企业： 针对高压、大电流或高频特性测试，重点评估抗电弧性能、漏电水平与射频校准支持，优先考虑具备模块化升级能力并在本地设有技术服务网点的供应商。
- 晶圆制造与封装测试产线： 严格以晶圆尺寸兼容性（8/12英寸）、自动化上下料效率以及与主流测试机系统的接口兼容性为考量核心，确保生产连续性与稳定性。
