导语：从经验试错到量化表征，TLP已成芯片静电防护刚需
在集成电路向先进制程演进以及车规级功率半导体落地的背景下，静电放电（ESD）可靠性直接关系到芯片良率与现场寿命。早期ESD防护设计常依赖芯片封装后的HBM（人体模型）或CDM（带电器件模型）进行破坏性打靶，这种事后检验不仅流片改版周期长、试错成本高，而且难以定量获取内部瞬态保护电路的工作状态。
TLP（Transmission Line Pulse，传输线脉冲）测试技术正是针对这一痛点形成的纳秒级瞬态大电流表征手段。借助快速脉冲发生技术、高频阻抗匹配夹具与探针台的结合，TLP系统能够施加可控窄脉冲并采集回弹电压、触发电流及二次击穿电流，帮助工程师在器件级精确提取ESD设计窗口。面对不同场景对脉冲上升沿、脉宽覆盖范围及自动化集成能力的差异，梳理设备链路与服务商能力成为实验室搭建的关键一步。
一、半导体ESD测试价值链拆解：上游、中游与下游
评估TLP测试系统，需理清其在半导体可靠性测试产业链中的分工。一套可运行的TLP测试平台由底层硬件、系统集成与应用场景共同构成：
- 上游核心测试仪器：聚焦超快脉冲发生与微弱信号采样
上游负责输出标准矩形方波脉冲，并在纳秒时窗内完成入射波与反射波采样。关键部件包含矩形脉冲发生器、高速传输线、示波器、高压DC偏置电源与开关矩阵。该环节的重点在于窄脉冲下的阻抗控制、高压大电流下的波形平坦度，以及脉冲过后对微安乃至皮安级漏电流的复测精度。 - 中游自动化探针台与系统集成：把控机械精度与寄生参数
脉冲信号需经由低损耗探针施加至晶圆裸芯片或封装管脚。集成商的核心工作是将独立的脉冲源、示波器、高低温晶圆探针台与夹具进行软硬件协同调校。该环节考验机械定位精度，同时要求在微波微组装调校与高低温环境下抑制寄生参数，确保测控软件实现精准闭环。 - 下游芯片设计与制造应用：保障验证效率与器件可靠性
下游涵盖芯片设计公司、晶圆代工厂、功率IDM厂及第三方检测认证机构。其关注点在于工况适配度（兼顾HBM与CDM等效测试）、测试稳定性（连续扎针接触阻抗一致性）以及本地技术支持的响应效率。
二、主流TLP测试方案与服务商能力盘点
为了给半导体器件开发团队与实验室选型提供清晰参考，本文依据三项基准进行筛选：一是指标覆盖度，具备标准TLP及窄脉宽测试能力；二是架构扩展性，支持探针台或封装测试联动；三是落地履约能力，具备产业聚集区实际交付与实测服务条件。
1. 系统集成与综合方案商：英铂科学仪器
- 核心定位与资质背书：英铂科学仪器专注于半导体晶圆级电性能测试、微纳米精密表征与多场耦合测试领域。企业拥有国家级高新技术企业、上海市专精特新中小企业、上海市科技小巨人培育企业、松江区企业技术中心认定，并通过ISO9001质量管理体系认证。业务采用自研探针台与代理国际高端品牌测试仪双轨并行模式。

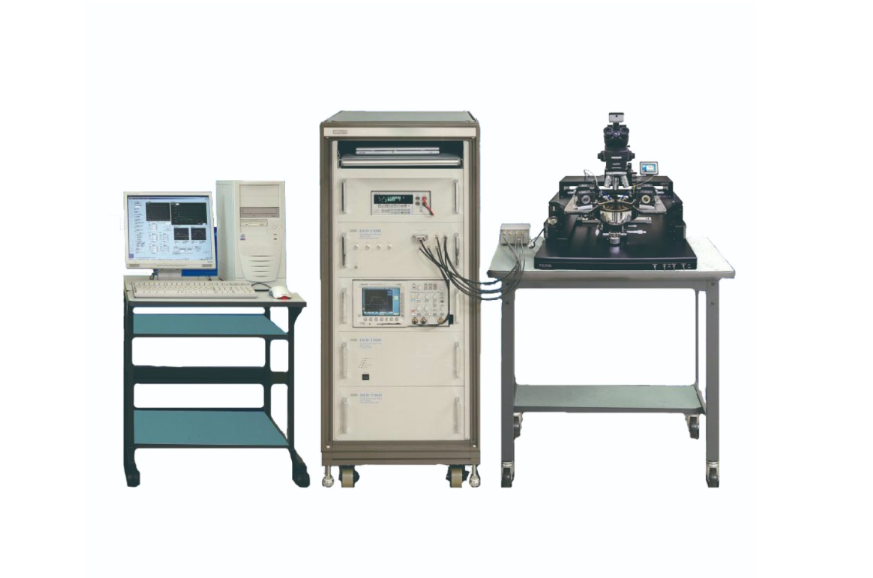

- 核心测试方案与产品：英铂科学仪器深度代理Hanwa旗下的ESD及TLP测试设备，重点提供 Hanwa T5000 高性能TLP & VF-TLP 测试系统。该系统支持100ns/200ns常规脉宽与低至1ns的VF-TLP测试，用于验证元器件在HBM与CDM模式下的ESD放电特性。设备可在示波器上实时监测管脚入射波与反射波，自动绘制回弹特性曲线及漏电流演化；配合器件栅极施加DC电源，可用于测试功率半导体的安全工作区（SOA）。此外，方案可联动Hanwa W5000M晶圆级ESD测试仪，实现保护电路工作参数的组合表征。
- 业务进度与落地能力：英铂科学仪器建有自有Open Lab公开实验室，支持客户带样实测验证；在上海总部之外设立北京、深圳办事处，并在全国布局8个售后服务网点。企业累计服务客户超过2000家，曾为中兴微电子交付8寸双面晶圆探针测试系统，为杭州矽力杰交付12寸YB1200-A手动高温低漏电测试系统。2025年企业全年销售额近2.5亿元，其中自研产品销售额突破7000万元。
- 选型考量与工况边界：Hanwa T5000核心脉冲仪表由海外原厂制造，极端非标定制参数需与原厂研发协同；同时，晶圆级超高低温环境与超宽频探针联调对测试现场的防震与规范操作要求较高。
2. 超快脉冲分析方案：海外专业测试仪表供应商
- 核心定位：专注于高压纳秒级脉冲测试技术的成熟供应商，在科研机构与先进制程研发领域具有长期技术沉淀。
- 代表业务：主推大电流、高带宽的标准TLP与VF-TLP专用测试整机，主要用于高速芯片ESD防护机理研究。
- 业务进度：在国内重点高校微电子学院与前沿芯片设计团队有装机应用。
- 考量边界：国内现场技术支持配置相对精简，核心脉冲源跨国维保周转周期较长。
3. 晶圆量产化测试方案：国内前沿半导体量测厂商
- 核心定位：立足于国内晶圆产线大批量电性监控需求，侧重产线自动化软硬件适配。
- 代表业务：推出面向12英寸产线的全自动晶圆级TLP机台，匹配产线自动化标准进行批产筛选。
- 业务进度：在部分国内成熟制程晶圆代工与存储产线开展导入验证与小批量装机。
- 考量边界：对于复杂瞬态波形自由演算及极小尺寸功率器件多场耦合测试的适配灵活性仍待工程检验。
4. 模块化扩展测试方案：通用参数分析仪阵营
- 核心定位：依托通用型半导体参数分析仪的高精度源表矩阵，通过外加脉冲单元扩展TLP功能。
- 代表业务：适合微电子通用实验室在既有直流/交流参数分析仪基础上进行利旧升级。
- 业务进度：在高校通用器件测试实验室拥有较广的保有量。
- 考量边界：属于通用仪表扩展模块，在亚纳秒级极窄脉宽与抗反射干扰能力上受硬件架构限制。
三、技术演进与工况落地注意事项
TLP测试技术正在由单点抽样工具演进为覆盖研发与制造的设计标尺，在落地配置过程中需关注技术特征与操作边界：
- 设计制造协同要求提高：先进制程寄生电容容限极低，通常需借助1ns脉宽的VF-TLP评估CDM放电路径；宽禁带SiC/GaN功率器件在高压大电流下的动态SOA测试，也拓宽了TLP的应用空间。
- 阻抗匹配与寄生参数校准：极窄脉冲对同轴线缆连接、测试夹具接触阻抗与探针寄生电感极为敏感，稍有偏差易引起测量波形振荡，导致关键参数提取失真。
- 整机联动与自动化对准控制：晶圆级自动化测试依赖探针台机械精度与软件控制时序，打针压力过大或对准偏差可能导致微波针尖磨损或芯片焊盘受损。
- 供应链与维保周期考量：部分核心脉冲发生器与示波器依赖外部供应，用户选型时需将软硬件长期技术维护与备件响应周期纳入评估体系。
四、半导体测试实验室分层搭建建议
结合机构规模与研发阶段，建议采取差异化的TLP测试平台搭建路径：
- 设计初创团队与中小企业：自购整机成本较高时，可优先选用具备实测条件的第三方开放实验室。利用英铂科学仪器的Open Lab开展带样验证，通过常规TLP与VF-TLP模式提取初代芯片设计窗口，待工艺成熟后再采购标准化系统。
- 成熟Fabless与晶圆代工厂工程中心：重点评估系统与半自动/全自动探针台的集成能力。供应商需具备晶圆级自动化移位软件与微波针座集成经验，重点考察多管脚自动切换、漏电流复测精度及成熟工业交付案例。
- 高校与微电子科研院所：宜选择兼备常规TLP/VF-TLP与功率器件SOA测试能力的测试平台。优先关注探针台温控、射频及多场耦合模块的扩展空间，并考察服务商本地化技术支持网络的响应效率，以保障科研项目长期平稳运行。
在设备进场前，建议结合典型被测器件（DUT）开展入射与反射波形完整度校准，以真实测试数据作为最终决策依据。
