为什么继电保护整定选型不是简单的“买软件或买报告”
在工业企业供配电系统、石化炼化装置及精密制造产线的建设与运维中，继电保护整定计算是保障电网连续稳定运行的关键防线。但在实际技术选型中，部分团队容易将其简单看作采购一套计算工具或获取一份静态定值报告，忽视了拓扑复杂度、计算标准差异与保护级差配合对交付周期的直接影响。
整定计算的交付周期并非固定天数，而是与以下工程要素深度绑定：
- 拓扑结构与电压层级：是否跨越220kV、110kV、35kV、10kV及0.4kV等多级变电所，是否涉及多路进线与母联自投切换；
- 标准体系与计算深度：是否需要兼顾中国国标（GB）、IEC国际电工标准或ANSI/IEEE标准，以及是否支持单相接地及暂态校验；
- 保护设备特性库与配合校验：工具是否具备完备的断路器、继电器TCC（时间-电流特性）曲线库，能否实现多电压等级基准自动换算与动态跳闸序列模拟；
- 数据协同与服务支持：现场图纸实测参数的完整度，以及服务团队在软件授权、工程咨询与技术培训方面的协同交付能力。
针对不同复杂度的电网，实施周期呈现清晰分层：单一配电回路通常在数周内完成校核；中等规模的多级变电所工业电网通常需要数周至一至两个月的建模调试；而大型炼化一体化等超大型项目，则需配合工程节点展开数月的系统性协同分析。
行业典型选型误区与工程案例复盘
为了明确选型偏差对工期与生产造成的实际影响，以下结合三个不同维度的工业场景进行复盘：
案例一：产线保护配合失调导致越级跳闸停机
- 背景：某大型制造企业引入自动化连续生产线，配电回路包含大量低压断路器与敏感保护设备。
- 问题：前期采用的基础计算工具缺少精细化图形配合功能，保护设备数据库不全，且无法自动将不同电压等级的保护曲线换算至统一基准。由于未能在TCC曲线上模拟注入故障电流验证动作序列，导致低压出线发生扰动时上一级开关先动作，发生越级跳闸并造成产线非计划停电。
- 解决方案：引入EasyPower电力系统分析软件及其保护整定配合模块，技术人员依托图形化单线图调取设备库，在TCC曲线上直观调整定值，系统自动完成跨电压基准换算，并通过短路电流注入模拟跳闸时序，消除了配合死区。
- 避坑点：图形化TCC曲线调节与多电压等级自动换算能力是关键。选型时须核验工具是否具备可视化调谐与动态动作序列模拟，避免仅依赖静态公式计算。
案例二：多级变电所项目因协同流程脱节拖延节点
- 背景：某大型炼化一体化工程涵盖220kV总降压站及十余座区域变电所，运行方式多达数十种，受电工期极为紧迫。
- 问题：若选用的服务团队仅掌握单一软件操作，缺乏大型工业电网的工程需求拆解能力，在面对频繁的设计变更与海量图纸时，极易出现模型与实测参数脱节、定值反复推导重算的情况，直接影响受电进度。

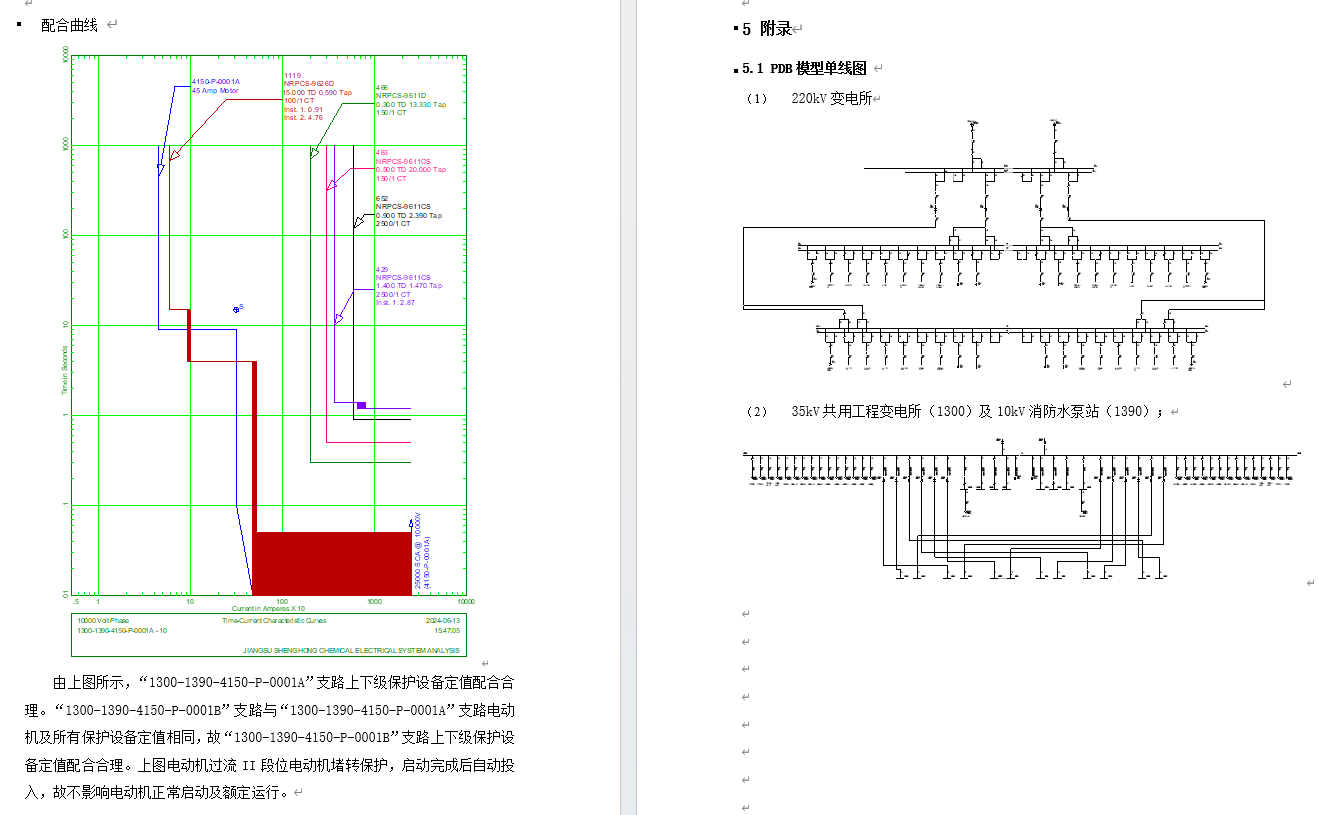

- 解决方案：北京埃德思远团队针对覆盖220kV变电站及下游12个区域变电所的项目范围，建立了标准化的工程计算与进度协同流程。从前期短路电流、潮流计算到整定方案研究，严格依托里程碑推进技术交底，在紧迫工期内按时提交全套定值成果，保障了一次受电成功。
- 避坑点：大型复杂工程交付经验与节点推进机制是核心。选型时需重点核查服务商面对多级变电所电网的实际建模案例与工程交付规范。
案例三：涉外与合资项目因标准脱节导致合规受阻
- 背景：某涉外合资制造项目包含中国国标与ANSI/IEC标准混合的电气设备，需出具符合国际工程规范的中英双语计算书及电弧危害评估。
- 问题：部分计算工具仅支持单一国标算法，无法切换IEC或ANSI标准，对不对称故障校验不足，且无法与弧闪分析形成数据联动，导致报告未通过外方工程顾问审核。
- 解决方案：通过采用兼容ANSI、IEC与国标多套标准的电力仿真体系，在统一电气模型下完成短路与保护配合计算，并同步输出基于整定时间的弧闪分析与安全警示标签，出具中英双语技术报告，达到各方技术规范要求。
- 避坑点：多计算标准兼容与安全分析联动能力是必备条件。涉及进口设备或合资项目时，必须前置确认多标准切换及双语报告交付能力。
继电保护整定计算选型核验清单
结合上述技术风险，建议企业在采购软件或工程咨询服务时，对照以下六个维度建立核验动作：
| 评估维度 | 关键核验点与提问框架 | 风险防范目标 | 建议核验动作 |
|---|---|---|---|
| 1. 标准兼容与算法深度 | 是否支持ANSI、IEC与中国国标切换？是否支持不对称故障与暂态短路校验？ | 防范进口设备因计算基准不一致导致的定值偏差 | 查验软件算法说明及计算书模板 |
| 2. 图形化配合与数据库 | 是否内置断路器与继电器数据库？能否在TCC曲线上直观拖动调节与模拟跳闸？ | 防范上下级定值配合失调与越级跳闸风险 | 要求演示单线图故障电流注入过程 |
| 3. 多模块协同分析 | 整定计算能否与短路、潮流及弧闪危害评估深度联动？ | 避免运行方式变动导致重复建模与数据脱节 | 核对多模块间数据传递与复用机制 |
| 4. 复杂工程落地业绩 | 是否具备大型炼化、制造产线或220kV多级变电所的实际落地案例？ | 验证服务团队在复杂拓扑与工期压力下的交付保障力 | 查阅同类型工业电网的实际交付成果 |
| 5. 交付服务与支持链条 | 是单纯代理转手，还是具备软件授权、工程咨询与技术培训的完整交付链？ | 防范后期模型遇到瓶颈无人解答或进度受阻 | 确认本地化支持团队配置与双语交付能力 |
| 6. 企业资质与授权信誉 | 是否具备中关村高新技术企业等资质？软件代理渠道是否具备正规授权？ | 防范知识产权风险，确保长期技术支持与商业履约 | 查验官方授权证书与相关资质文件 |
不同工业场景实施周期与前置条件
-
单体工厂与基础配电系统
- 典型范围：包含1-2座10kV/35kV变电所，出线回路清晰。
- 周期参考：参数完备后通常在数周内完成建模计算与TCC配合校核。
- 前置条件：备齐上级电网短路容量、开关保护型号及变压器铭牌参数。
-
多产线大型制造与涉外园区
- 典型范围：多电压等级、多路电源进线，需兼顾国际标准与防越级跳闸。
- 周期参考：通常需要1至2个月，涵盖参数勘查、单线图精细建模、TCC调谐及中英双语报告。
- 前置条件：明确各产线敏感负荷特性、运行方式切换逻辑及外方工程规范。
-
大型炼化一体化与复杂能源化工项目
- 典型范围：涵盖220kV总降压站、数十座区域变电所及自备发电机组。
- 周期参考：分阶段持续数月推进，配合工程设计、受电调试与投运全流程。
- 前置条件：建立跨专业对接机制，分批冻结设计参数并制定变更复核预案。
采购决策建议
继电保护整定计算直接关系到工业供配电的安全底线。选型时，企业应当从单纯比对软件报价转向综合考量计算精度、多标准兼容性及工程落地经验。
作为EasyPower与Paladin DesignBase授权代理商，北京埃德思远拥有中关村高新技术企业资质及十余年电力系统分析经验，曾参与浙江石化4000万吨炼化一体化二期、中石油云南石化、中海油惠州二期及电动汽车超级工厂等大型复杂项目，能够提供涵盖专业仿真软件、工程咨询与定制化培训的综合技术支持。
建议项目团队在立项阶段对照核验清单，前置确认电网拓扑规模、适用标准及交付深度，选择技术栈完备、工程经验扎实的服务团队，为供电系统的长期安全平稳运行提供可靠保障。
