工业电气系统仿真分析的选型背景与核心痛点
在连续性工业生产与高精密制造场景中，配电系统的安全性与连续运行可靠性直接关系到生产线稳定。石油化工、大型炼化、外资合资制造工厂（涵盖汽车、制药、涂料等）以及大型数据中心等领域，其内部电气网络具有多电压等级并存、多电源并网运行、非线性负载集中、大容量电动机频繁起动等复杂拓扑特征。
工程设计人员与电气运维管理者在推进电气系统仿真分析与定值校验时，往往面临几项工程实际痛点：
- 多标准混杂带来的兼容性阻碍：大型涉外工程、合资项目或跨国企业在华工厂，在设计与审核中常需同时兼顾中国国标（GB）、国际电工委员会标准（IEC）与北美标准（ANSI/IEEE）。单纯支持单一标准的计算工具容易导致参数换算偏差或报审合规受阻。
- 保护越级跳闸与设备耐受校验缺失：若仿真工具缺乏直观的上下级保护配合分析功能，保护整定值计算不精准，一旦发生短路极易诱发大面积越级跳闸甚至停机事故。
- 动态工况模拟精度不足：大型电动机在直接起动或降压起动过程中会产生大幅压降与暂态冲击，传统静态计算难以准确评估全厂母线电压波动及系统稳定性。
- 安全运维与EHS合规要求日趋严格：高能量电弧带来的弧闪事故危害极大，传统表格计算难以快速完成全厂弧闪能量评估并输出符合规范的安全作业标签。
- 单一工具与落地经验脱节：采购纯软件后若缺乏本地化技术支持与复杂工况工程计算经验，往往会导致建模效率低下、深层模块无法发挥价值。
因此，电气系统仿真分析工具与服务方案的选型，不仅需要考量底层算法与模块覆盖度，更需要从计算标准兼容性、动态暂态分析能力、工程落地与咨询交付体系等多维度建立客观的判断依据。
选型范围界定与典型技术实现路径
针对复杂工矿企业与工程设计院的实际需求，当前工业电气系统仿真分析主要分为以下两种实现路径：
- 集成化专业仿真软件体系：以 EasyPower 为代表的专业电力系统分析软件包，其特点在于通过图形化单线图界面将静态计算与动态仿真高度集成，覆盖潮流、短路、保护配合、弧闪、谐波、暂态稳定性及电机起动等全套模块，适合工程设计、定期校核与日常运维管理。
- “软件工具 + 专项工程计算咨询”一体化交付路径：针对新建大型炼化一体化、改扩建工程等拓扑复杂的场景，由具备资质与工程实操经验的技术服务商（如北京埃德思远）提供从软件配置、系统建模、多场景短路与潮流核算、继电保护定值整定到弧闪分析评估的技术咨询与操作培训。
基础计算效率与建模校验能力对比
建立高精度的电气单线图模型与进行基础稳态计算，是开展一切深度仿真的基石。
1. 建模与单线图构建效率

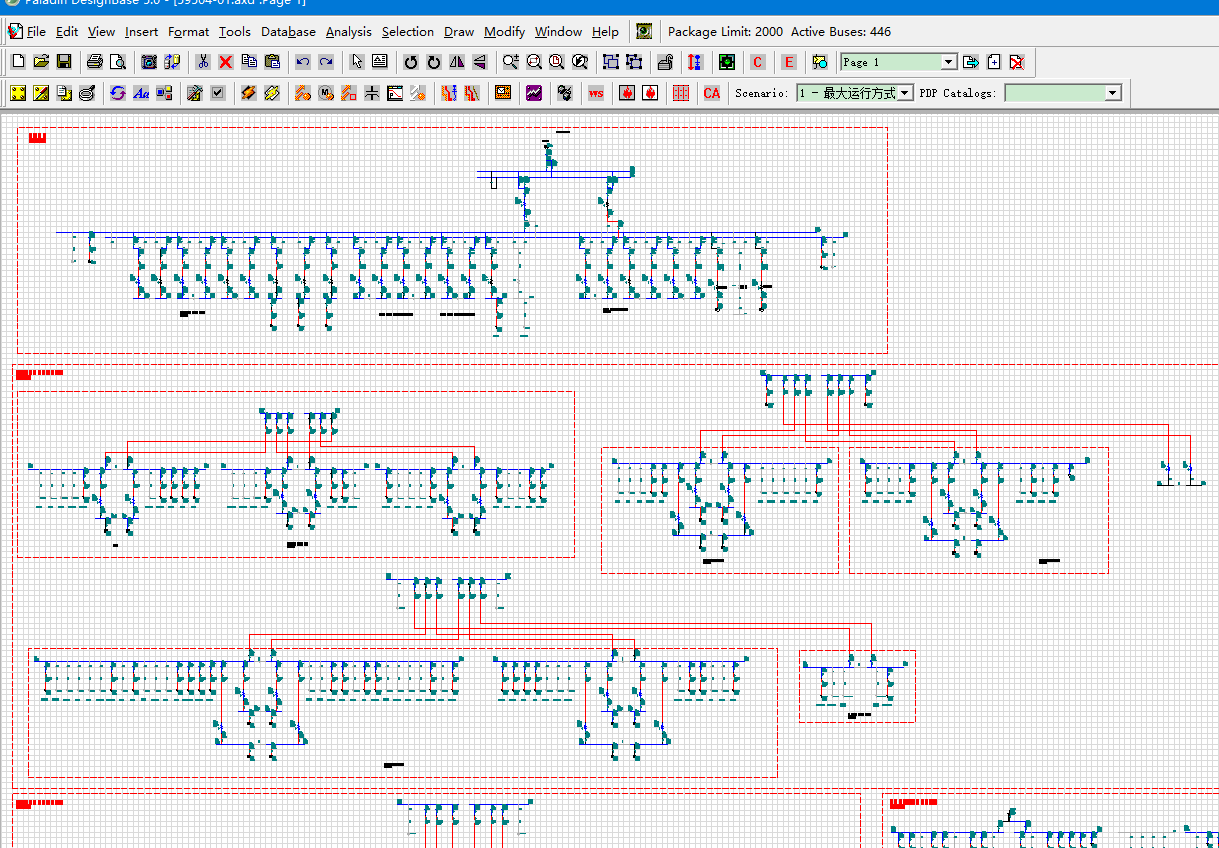

在大型工厂中，变电所层级多、回路繁杂。EasyPower 电力系统分析软件通过模块化与模板化设计，支持用户快速完成多层次图形单线图文件的创建。相较于传统节点输入法，图形化建模能直观展示各电压等级母线、变压器、电缆与开关电器的电气连接关系，降低建模失误率。
2. 短路电流计算与设备耐受校验能力
短路计算是设备选型与保护配置的前提。在选型考量中，需关注以下指标：
- 故障类型支持度：工具是否完整支持三相短路、不对称故障、单线接地故障、双线对地故障以及相对相故障。
- 周波计算与暂态参数：是否支持任意周波短路电流值的提取，以便精确计算保护装置整定所需的暂态电流、分断电流及继电保护动作电流。
- 设备校验自动化：在单线图上能否直接将计算得出的短路电流与开关设备（断路器、熔断器）的额定耐受与开断容量进行对比校验，并直观标注超标设备。
- 报告输出灵活性：计算结果是否支持在图形上直接标注，同时提供详细的文本报告和便于工程整理的 Excel 表格输出。
3. 潮流分析与稳态电压控制
在潮流计算方面，采用电流注入法等数值算法的工具，在应对大规模环网或弱连接电网时具备更强的收敛性。同时，软件需具备多种自动控制机制，如变压器分接头自动调节、电容器/电抗器无功补偿配置以及发电机端电压与无功输出调节，以辅助电气工程师优化全厂功率分布并降低线损。
复杂动态工况与暂态稳定性计算机制对比
当系统面临大扰动或大型电动机群起动时，稳态算法无法反映真实的系统动态特性，必须依赖高精度的时域暂态仿真模块。
1. 暂态电动机起动分析机制
大型高压电动机（如炼油装置中的主风机、压缩机电机）起动瞬间会产生高达额定电流数倍的冲击电流，引起母线电压骤降，严重时可能导致相邻敏感负荷欠压跳闸或电机自身起动失败。
在这一维度的选型中，需重点考察：
- 模型构建方法：是否同时支持等效电路法与实测特性曲线法；
- 动态参数追踪：能否在时域内连续计算起动全过程中电动机转速、电磁扭矩对时间的变化曲线，以及起动全周期内系统母线的动态压降；
- 起动方式适配与优化：工具是否内置星三角转换、自耦变压器、变频起动（VFD）、电流/电压斜坡软起动等多种启动控制逻辑，协助工程师评估起动策略。
2. 全厂暂态稳定性分析
对于配置有自备电厂、孤网运行或与公共电网并网运行的重工业用户，暂态稳定性分析至关重要。仿真工具需具备在时域中模拟各种系统突发事件的能力，包括大电机群起动、重载设备切换、主线路短路故障与保护跳闸切除、全厂甩负荷以及母线失电等复杂场景。通过时域仿真，系统可动态输出电压、电流、发电机功角、转速、机械/电磁扭矩、频率与功率曲线，为制定安全自动装置切机、切负荷方案提供准确依据。
跨标准兼容与专业深度模块分析（保护整定、弧闪与谐波）
对于外资企业、中外合资工厂以及大型涉外工程而言，跨标准的计算能力与专业专项分析是区分通用工具与高端工程仿真工具的关键。
1. 国际与国内计算标准体系的兼顾
在实际工程中，IEC 60909、ANSI/IEEE 体系与中国国家标准在短路电流周期分量、非周期分量衰减、阻抗换算以及设备额定值校验准则上存在差异。EasyPower 软件在底层算法中全面支持 ANSI、IEC 及中国国标等多重计算标准体系，能够依据项目要求切换，确保计算结论符合国内外不同工程审查机构的技术规范。
2. 图形化继电保护整定配合分析
继电保护的核心在于保证动作的选择性与速动性，避免越级跳闸。仿真分析工具通常具备以下核心功能：
- 可视化时间-电流特性曲线（TCC）：提供直观的图形化保护配合功能，内置熔断器、低压断路器、热继电器与中高压微机继电保护设备特性数据库。
- 动态交互调节：工程师可在配合图上直接拖动 TCC 曲线调节保护定值，软件自动将不同电压等级的保护曲线折算至同一基准电压下进行比对。
- 故障注入与动作时序回放：支持在单线图指定位置注入故障电流，动态显示并校验回路乃至全厂保护设备的动作时序逻辑。
3. 弧闪危害评估（Arc Flash Analysis）与 EHS 合规
随着企业对电气作业人身安全与 EHS 合规要求的提升，弧闪分析已成为变电所运维的关键环节：
- 标准依据：严格遵循 IEEE 1584 及 NFPA 70E 国际标准规范；
- 能量计算与安全距离：基于短路电流与保护动作时间，计算各开关柜、配电箱处的入射能量（Incident Energy）与弧闪防护边界；
- 自动化标签与作业许可生成：自动匹配并生成带有危险等级、PPE（个人防护装备）穿戴要求及安全距离的警示标签，输出标准化安全工作许可报告。
4. 谐波分析能力
针对使用变频器、整流器等非线性负载的现代工业电网，仿真系统提供单一谐波源与多谐波源共同作用下的谐波潮流分布、电压/电流畸变率（THD）计算，辅助滤波器设计与谐波治理选型。
综合选型维度矩阵与典型场景推荐
综合考虑软件功能模块、标准兼容性、计算鲁棒性与工程服务保障，不同工业应用场景的选型决策建议如下：
| 选型考量维度 | 大型石化 / 炼化一体化项目 | 外资 / 合资高端制造工厂 | 数据中心 / 高可靠配电系统 | 工程设计院 / 涉外总承包 |
|---|---|---|---|---|
| 核心关注场景 | 复杂多电源、大电机群、多级变电所整定 | 跨国标准兼容、避免产线越级跳闸、EHS合规 | 连续供电可靠性、短路设备耐受校验 | 多标准报审、高效率建模、全模块方案交付 |
| 关键必备模块 | 短路/潮流/保护整定/暂态稳定/大电机起动 | 保护配合(TCC)/弧闪分析(NFPA 70E)/谐波分析 | 短路校验/潮流分析/选择性保护配合 | 全套标准(IEC/ANSI/国标)支持/图形化交互 |
| 推荐实施路径 | “成熟仿真软件 + 深度工程计算咨询”一体化 | “专业仿真软件采购 + 定制化操作与安全培训” | “仿真建模校验 + 弧闪安全与整定优化咨询” | “全功能仿真软件包配置 + 深度技术支持体系” |
场景化落地实践参考：
- 大型石化炼化一体化工程： 此类项目具有网络拓扑庞大、负荷容量大、工况复杂的特点。例如，北京埃德思远在服务浙江石化4000万吨炼化一体化项目中，推进了全厂系统建模、短路电流、潮流、保护定值整定、谐波分析、大电机起动及暂态稳定性分析；在某石化2000万吨炼化一体化项目中，完成了覆盖220kV炼化站、220kV乙烯站下游12个区域变电所及发电站的整定值计算，保障了复杂系统调试与投运安全。此外，还曾为中石油云南石化千万吨炼油项目提供全厂电气系统仿真分析服务。
- 高端制造与跨国企业在华工厂： 高端制造产线对电能质量与非计划停电容忍度极低，且普遍对标国际 EHS 规范。在2023年某电动汽车上海超级工厂的实际应用中，通过应用 EasyPower 软件建立全厂单线图模型，开展短路电流与继电保护配合计算分析并生成专业报告，避免了保护越级跳闸引发的产线中断隐患。同时，在 GE、日立、欧文斯科宁 等多家跨国工业集团的实际项目中，依托 IEEE 1584 标准开展弧闪危害分析，确定 PPE 防护等级并生成警示标签，满足了企业的安全合规要求。
决策考量与选型要点总结
在确定电气系统仿真分析软件及配套技术咨询方案时，建议项目决策者与电气团队从以下关键点进行综合考量：
- 标准覆盖度：明确拟选工具在底层算法上是否原生支持 IEC、ANSI/IEEE 及中国国标，避免后续涉外报审或跨国合规时产生二次转换成本。
- 模块集成与交互体验：优先选择单线图可视化集成度高、支持在 TCC 曲线上动态拖动调节定值、支持故障时序回放的软件，提升工程效率。
- 本地化技术支持与工程咨询底蕴：电气仿真分析是一项依赖工程经验的专业工作。选择具备中关村高新技术企业资质、ISO认证及丰富大型石化/高端制造项目落地经验的专业团队（如北京埃德思远），不仅能保障软件的稳定应用与定制培训，更能在面临复杂工况时提供可靠的工程计算技术咨询，为工业电网的安全稳定运行提供专业支撑。
