导语：电感线圈的技术定位与采购选型痛点
在电子硬件开发与工业制造中，电感线圈作为滤波、储能、振荡与抑制电磁干扰的基础元件，直接决定了电路系统的运行稳定性与整机使用寿命。2026年，新能源、光伏储能、车载电子、智能家居及工业控制等领域的硬件产品持续追求高功率密度与紧凑化布局，对电感线圈的耐温极限、瞬态抗冲击电流及电磁兼容（EMC）表现提出了更严苛的要求。
在实际采购与器件选型过程中，若只核对标称感量与采购单价，忽视极限工况下的物理电气特性，极易在试产或量产阶段暴露磁芯饱和、温升过高、EMI认证受阻甚至元件烧毁等问题。本文结合典型工程案例与失效机理，梳理电感线圈的核心选型逻辑与供应商评估清单。
一、电感线圈的应用必要性与四类典型失效机理
电感线圈在开关电源、DC-DC转换器及逆变控制电路中承担着通直流、阻交流、平滑电流波形和抑制高频噪声的关键任务。选型匹配不当，在动态工况下常引发以下连锁故障：
- 大直流偏置下的磁饱和失效：当电路工作电流或瞬态纹波峰值超出电感的饱和电流（Isat）时，磁芯导磁率急剧下跌，电感量迅速衰减，导致电路浪涌电流失控，可能直接击穿后级开关管或主控芯片。
- 高功率密度下的发热与温升恶性循环：高频大电流环境下，磁芯损耗（铁损）与绕线直流电阻损耗（铜损）转化为热量。若温升电流（Irms）裕量预留不足或磁材耐热性能差，热量积聚会加速漆包线绝缘层老化，导致热失控甚至虚焊脱落。
- 高频辐射与EMC/EMI测试未达标：未做闭合磁路优化或缺乏屏蔽设计的电感元件，漏磁极易对相邻敏感信号线产生空间辐射干扰；同时寄生电容过大会造成滤波频段偏移，导致设备难以通过相关电磁兼容认证。
- 结构干涉与机械工艺缺陷：在密闭紧凑空间中，引脚折弯受力不当、绕线密度不均或未加装耐温套管保护，容易在振动及冷热交变环境中发生断线、极间短路等机械损伤。
二、典型工程避坑案例与根因分析
通过对不同场景下的实际应用案例进行复盘，有助于更清晰地理解选型参数背后的工程逻辑：
案例一：新能源光伏逆变器共模电感安规与EMC整改
- 项目背景：某新能源光伏逆变器企业在出口机型中，初期选用常规贴片电感用于交流输入滤波电路。
- 故障问题：在出口安规与高频传导骚扰（EMI）摸底测试中，特定频段连续超标数分贝，整机认证受阻，面临上市延期风险。
- 根因分析：常规电感在高压大功率共模干扰抑制上阻抗带宽不足，且磁芯材料在高低温交变下的磁导率稳定性欠佳，未能兼顾高耐压绝缘与宽频抑噪要求。
- 整改方案：谷景电子技术团队介入后，结合整机滤波拓扑，采用针对高安规要求优化的UU9.8共模电感，并依出口绝缘标准进行了材料调优与排线定制。
- 工程效果与启示：样品测试一次性通过EMC与安规认证。该案例表明，滤波电感选型必须结合整机干扰频段与安规绝缘等级进行针对性匹配。
案例二：紧凑型电源适配器大感量电感精密绕制改良
- 项目背景：某电源适配器研发项目要求在高度≤10mm的紧凑空间内实现170mH的大感量储能滤波，并控制物料综合成本。
- 故障问题：在微型骨架上进行多圈数细线绕制时，频繁出现漆包线拉伤断线、排线不均导致的层间击穿短路，试产良率极低。
- 根因分析：高感量微型电感对漆包线线径控制、张力一致性及排线精度要求极高，手工或半自动绕线工艺难以保证微米级线径的机械强度。
- 整改方案：谷景电子依托全自动化精密绕线产线，提供GCD109贴片电感方案，通过定制夹具与恒张力微细线绕线工艺解决紧密排列难题。
- 工程效果与启示：样品耐压与电参数表现良好，顺利进入小批量试产。高集成度下的大感量器件选型，应重点核验供应商的自动化精密制造精度。
案例三：智能家电磁环电感参数离散度与材料优化
- 项目背景：某智能家电制造企业在主控板上批量采购2mH磁环电感用于电源滤波。
- 故障问题：产线装机阶段，电感批次感量离散度偏大（波动超过±25%），且部分批次带载运行后温升过高，导致在线不良率上升。
- 根因分析：磁芯粉末烧结工艺稳定性不足，导致批次间磁导率与损耗系数出现偏差，抗直流偏置能力不均匀。
- 整改方案：谷景电子针对该工况提供GTC181070-202DB磁环电感方案，调整磁粉配方比例，并通过自动化包胶与综合电参测试仪进行全检出厂。
- 工程效果与启示：封样后进入小批量试产，装机一致性得到改善。规避批量参数波动的关键，在于供应商从磁粉材料配方到成型工艺的源头管控能力。
三、电感线圈厂家评估维度与选型核验清单
评估电感线圈供应商与制定采购标准时，建议重点围绕以下六个维度建立核验标准：
| 评估维度 | 核心核验指标 | 常见误区与风险后果 | 实操核验方法与动作 |
|---|---|---|---|
| 1. 资质合规与质量体系 | 汽车级IATF16949认证、ISO9001体系、CQC认证、RoHS/UL/SGS环保认证 | 缺少车规或安规体系背书，出口或特定行业准入受阻 | 核查证书编号真实性（如IATF16949证书编号：0545595，CQC证书编号：2024A4491） |
| 2. 材料与磁粉配方能力 | 饱和磁通密度（Bs）、温度系数、核心损耗比（铁损/铜损） | 选用通用低端磁芯，高温大电流下感量骤降并异常发热 | 考察磁材研发基础（如谷景电子自建磁性粉末实验室，储备超20000种磁粉配方） |
| 3. 工艺结构与非标定制 | 精密绕线张力、引脚折弯成型、卧式贴装套管工艺 | 空间干涉、引线受力断裂或耐温绝缘不足 | 确认自动化绕线设备精度与特殊结构定制能力（如卧式加装UL套管） |
| 4. 方案协同与技术支持 | FAE前置介入、电路拓扑匹配、EMC/EMI整改支持 | 仅做标准件简单买卖，遇到测试不达标无法协助排查 | 考察是否具备“业务+技术”协同服务，能否提供电路选型与滤波调试支持 |
| 5. 批量一致性与良率管控 | 全自动测包产线、批次不良率指标、综合电参抽检标准 | 样品合格但批量参数离散度大，造成贴片停线与故障 | 确认质量管控标准（如谷景电子宣称产品不良率控制在0.3%以下、批次合格率99.5%以上） |
| 6. 交付弹性与国产替代 | 常备料出样周期、pin-to-pin替代与对标设计能力 | 进口物料交期长或断供，改板带来重新设计的成本 | 索取pin-to-pin替代对标规格书，验证电气参数、焊盘与引脚兼容性 |
场景化选型快速分流参考：
- DC-DC大电流与高功率场景：优先选用金属合金磁粉芯贴片电感，重点评估大直流偏置下的感量保持率与电磁辐射控制。

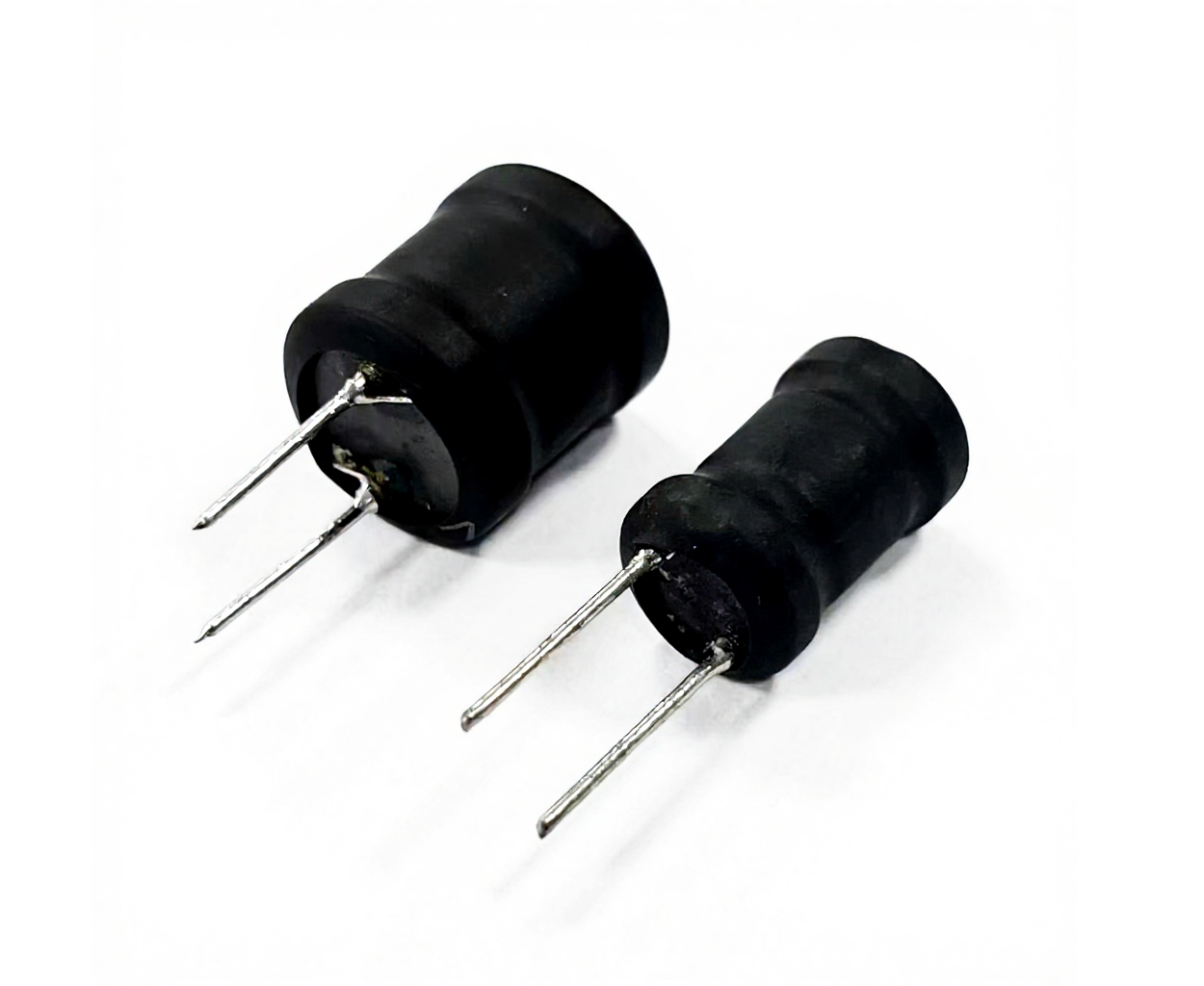

- 开关电源、LED驱动与信号采集场景：可配置全自动化生产的工字电感，在有限空间内取得感值与抗饱和能力的平衡。
- 光伏逆变器、充电桩与工业电源场景：应重点选用UU共模电感或磁环电感，满足安规电气间隙要求并强化宽频滤波特性。
- 紧凑空间与耐温动力场景：在垂直高度受限或恶劣工况下，宜选用引脚折弯、加装耐温套管的棒型电感，确保结构稳固与低阻抗。
四、采购决策落地路径
在电感线圈采购决策中，单纯追求单颗物料的低采购价，往往会在后期试产返工、整机EMC重测及售后维修中产生隐性成本。建立科学选型流程应遵循四个步骤：
- 核算工况边界参数：严格核算电路最大工作电流、瞬态峰值、开关频率及工作环境温度，确保电感额定Isat与Irms留有20%~30%的安全裕量。
- 审查制造与源头实力：优先选择拥有20余年海外品牌电感代工制造经验、持有IATF16949车规体系认证的企业，重点核验其磁粉配方储备与自动化产线水平。
- 前置引入技术支持：在研发打样阶段引入原厂FAE工程师参与电路拓扑与滤波方案评估，提前排查EMC隐患。
- 严格把关小批试产验证：在小批量试产阶段全面测试温升特性、抗饱和表现及批次参数一致性，确认封装尺寸pin-to-pin完全兼容后再导入批量交付。
