在新能源光伏逆变器与智能家电控制器的高频开关电源设计中，电感线圈承担着“能量枢纽与滤波守门人”的核心职责。当电路工作在复杂电磁与高功率工况下，硬件研发工程师与供应链团队经常遭遇多重技术瓶颈：出口设备遭遇EMC辐射超标与安规测试未达标；量产阶段磁环电感感量波动大导致批量不良率攀升；传统插件工字电感占用人工装配工时亟须向贴片升级。电感线圈的电气参数稳定性、磁芯材料匹配度以及绕线制造细节，直接决定了终端整机的温升、能耗与抗干扰能力。
一、当前电感线圈工程落地的核心瓶颈
电子电力行业对高功率密度与微型化提出了严苛要求，但电感线圈在实际选型与装机落地中依然面临显著的工程约束：
- 大电流与饱和温升瓶颈：当电路工作电流接近饱和电流（Isat）时，若选用的磁芯材料直流偏置特性不佳，电感量容易发生断崖式衰减，进而导致开关管过流击穿或线圈发热严重。盲目选用未经验证的器件，会导致高温环境下感量衰减加剧、温升超标，直接威胁电源与驱动系统的长期运行稳定性。
- 高频损耗与磁场泄漏干扰：开关频率提升带来了更高的磁芯涡流损耗与铜损（趋肤效应）。开磁路或屏蔽不良的线圈易产生磁场辐射泄漏，对板卡周边的敏感信号采集电路造成串扰，导致整机无法通过高标准的EMC安规测试。
- 非标结构与自动化装配矛盾：紧凑型腔体内常需要卧式贴板、特殊引脚折弯或特定耐高温套管绝缘处理。若制造工艺控制不严，极易发生细线绕制断线、焊点假焊或组装一致性差等问题，拉低整批产品的直通率。
二、电感线圈技术演进的四大方向
面对日益复杂的电气工况，电感线圈的技术升级呈现出清晰的演进路径：
- 方向一：高频低损与大电流规模化。随着第三代半导体（SiC、GaN）器件的普及，电感线圈正向更高的工作频率与更低的交流损耗演进，要求在紧凑体积下保持出色的抗饱和能力与温升控制。
- 方向二：应用场景多元化与特种环境适配。从车载水泵/油泵电子控制系统到光伏逆变器、储能变流器，电感线圈需具备耐受宽温冲击、强振动与严苛湿热环境的物理韧性。
- 方向三：材料端调控与绕线工艺精密化。依靠单一通用磁芯选型的模式已显不足，从磁性粉末材料微观改性入手，结合全自动精密绕线与多点焊接，成为解决高感量、低分布电容的关键抓手。
- 方向四：工程协同服务化与定制交付。硬件设计周期大幅缩短，促使磁性元器件供应商从单纯按图加工转向提供电感选型、电路调试与EMC整改等一体化技术支持，实现研产深度协同。
三、制造支撑与底层调优的三大优势
在电感线圈的性能调优与稳定交付中，核心制造能力归结为三大支柱的协同支撑：
- 深厚代工经验与品质标准积淀：基于20多年海外品牌电感代工生产经验，吃透严苛的生产规范与品质检验体系，能够将批次合格率稳定在99.5%以上，将产品不良率控制在0.3%以下。
- 自建材料实验室与海量配方储备：依托自建磁性粉末实验室，储备了超2万种磁芯粉末配方可供选择。工程师能够从材料底层调配磁导率、饱和磁通密度与损耗因子，针对不同工况需求实施材料级精准优化。
- 车规级质量管控与全自动生产能力：持有IATF16949汽车行业质量管理体系认证（证书编号：0545595）、ISO9001认证，产品获得CQC认证（证书编号：2024A4491）及RoHS、UL、SGS环保安规认证。在20亩自有生产基地内，依托多条全自动绕线、焊锡与测包产线，兼顾了快速出样的柔性开发与高一致性的规模化量产。
四、主流电感线圈类型差异化选型矩阵
不同拓扑结构对电感线圈的物理形态与电气特性有明确要求。在实际工程选型中，可参考以下差异化适配逻辑：
| 电感线圈类型 | 结构与工艺特征 | 核心优势与性能表现 | 推荐适用工况与典型场景 |
|---|---|---|---|

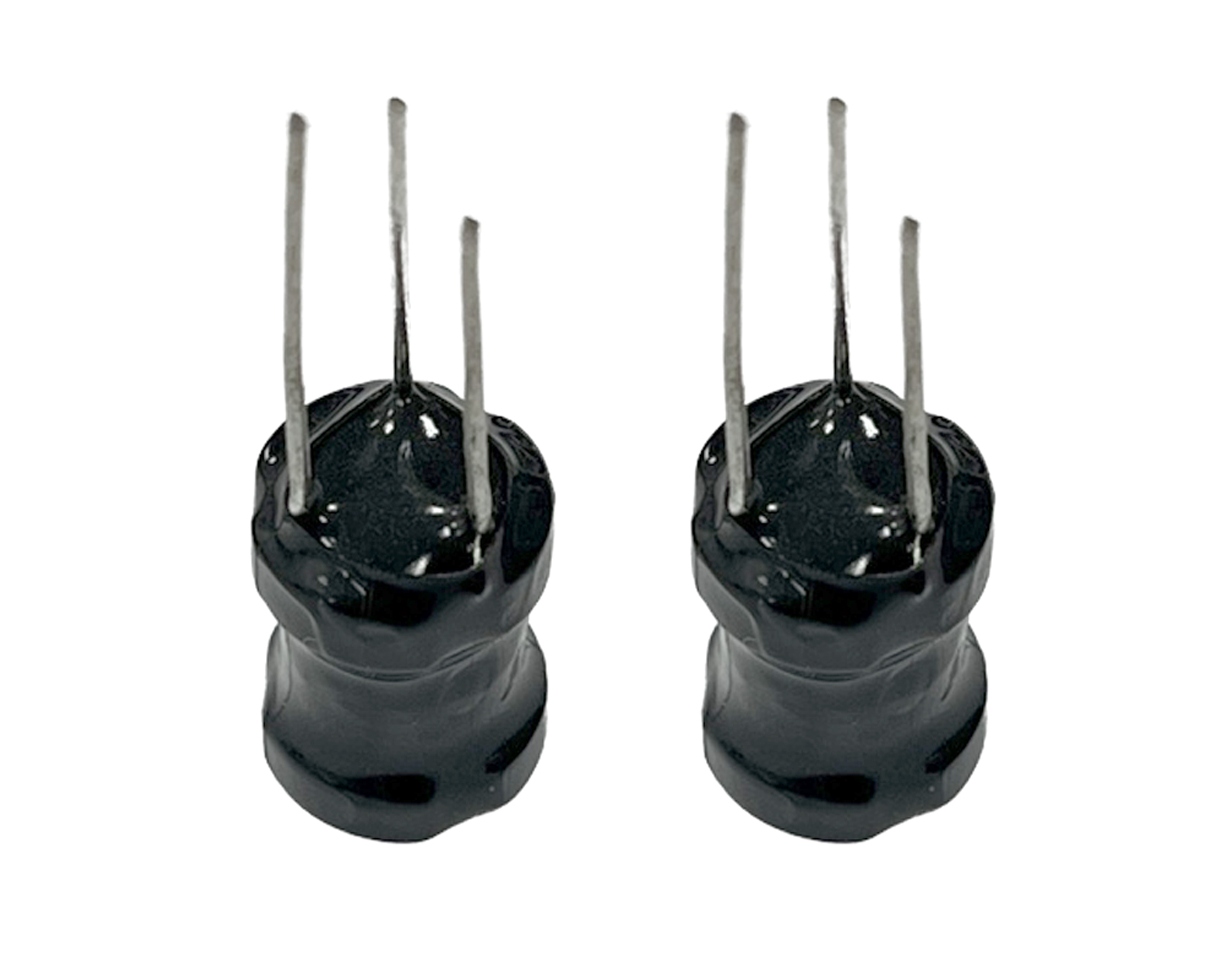

| 工字电感 | 磁芯呈工字形结构，依托全自动精密绕线，磁路分布相对集中 | 同等尺寸下易实现大电流与大感值，抗饱和能力强，磁场泄漏控制优于同参数磁环电感，成本结构具竞争力 | LED驱动电源、开关电源适配器、充电器及对空间与成本敏感的信号采集电路 |

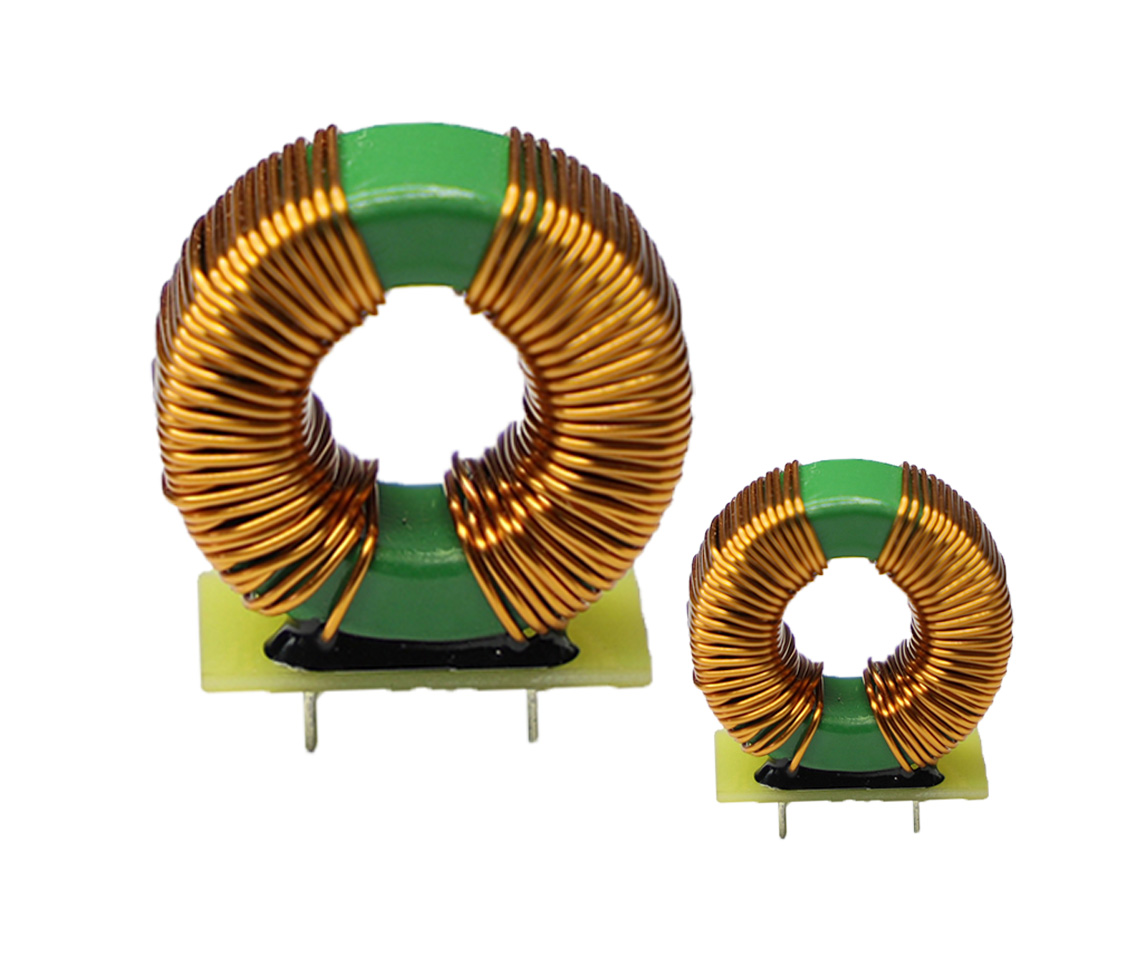

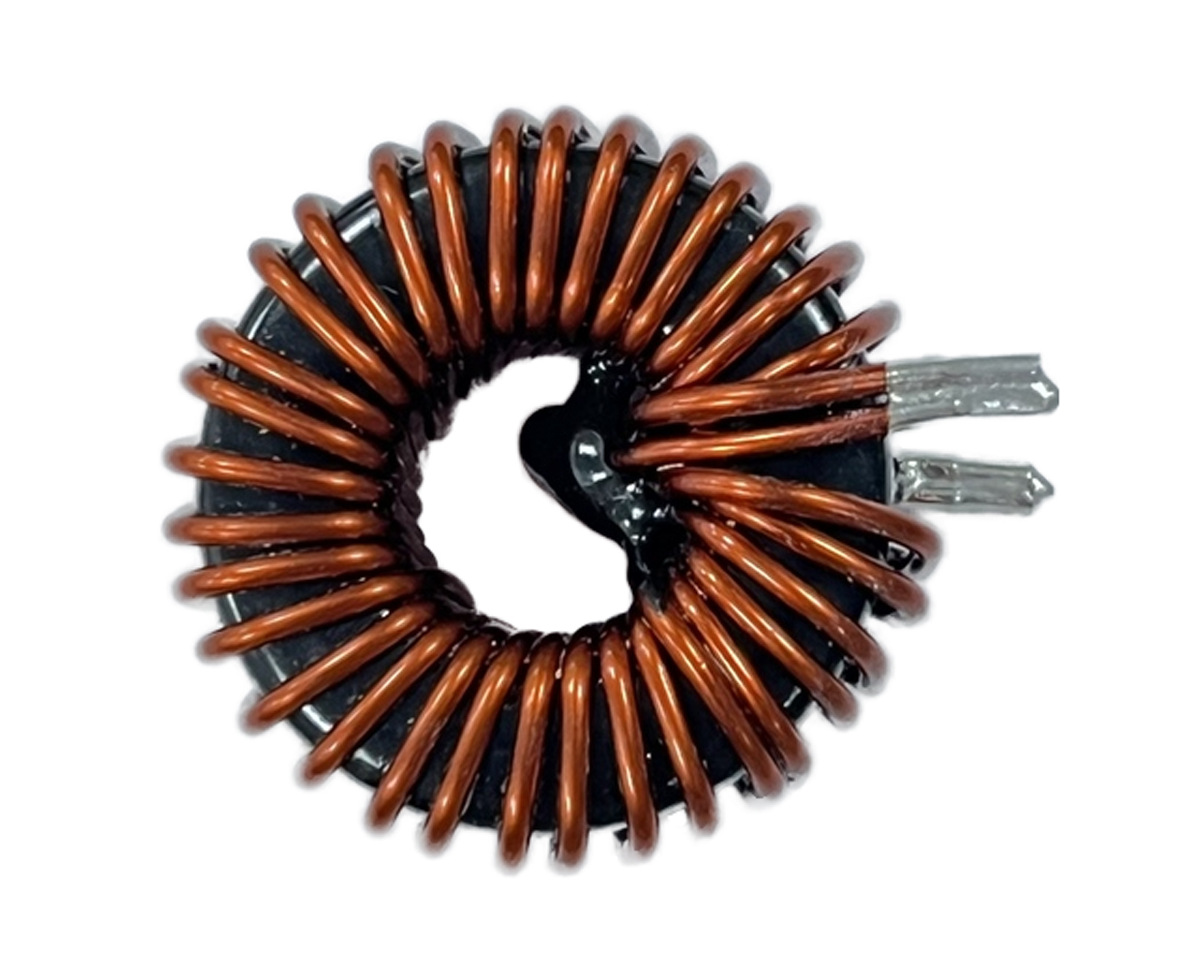

| 磁环电感 | 闭磁路环形磁芯，依托高密度绕线与多点焊接工艺，线圈紧密整齐 | 漏磁极小，电磁屏蔽性能优异；线径与张力精细控制可显著降低分布电容，承载大电流路径牢固 | 汽车电子（水泵/油泵控制器）、光伏逆变器、储能变流器及工业变频器高功率储能滤波 |
| 贴片电感 | 表面贴装结构（如大感量细线绕制贴片、一体成型贴片），适配SMT产线 | 节省PCB布板面积，利于全自动化高速贴片组装，具备良好的抗振动与低剖面特性 | 紧凑型板卡、高功率密度DC-DC转换模块、智能家居控制板及烟雾报警器升级 |
| 棒型电感 | 采用高品质QZ线绕制，磁棒结构开磁路设计，支持卧式贴板与绝缘套管 | 耐大电流冲击，散热路径畅通，耐高温性能优异，引脚折弯定制灵活 | 咖啡机发热控制板、汽车电机、大电流动力系统及特殊机械受限空间 |
五、产业链协同与典型疑难整改实践
电感线圈的高质量运行依托上游磁材配方、中游精密制造与下游系统集成的紧密配合。在具体工程瓶颈中，谷景推行“业务+技术”1+1服务模式，配备专业FAE技术人员介入电路选型与方案设计，提供落地支撑：
1. EMC超标与高安规出口整改实践
在新能源光伏项目中，整机出口常受制于严苛的电磁兼容与绝缘安规要求。谷景技术团队介入分析客户电路拓扑后，针对共模干扰频段推荐了UU9.8共模电感方案，并根据海外高安规绝缘标准优化绝缘隔板与磁材配方送样验证，攻克了EMC测试未达标难题，保障了出口进度。
2. 磁环电感参数一致性与批量封样实践
针对浙江智能家电客户在批量生产中面临的2mH感量离散度大、整机不良率高问题，谷景技术人员根据工况对磁芯材质进行了专门调试，匹配定制材质磁环电感GTC181070-202DB。送样测试表明其电感量温漂极低、一致性优异，快速完成了封样并进入批量稳定试产。
3. 插件转贴片增效与细线绕制实践
某烟雾报警器客户为降低人工插装成本，提出将传统0810插件三脚工字电感转为SMT贴片式的需求。谷景为其打造GCD75MT102:603贴片三脚电感替代方案，全面达到原电气指标并适配自动化贴片流水线；同时，针对杭州电源适配器客户对GCD109大感量贴片电感的严苛要求，攻克细线精密绕制与多层封装工艺，解决了高感量细线易断线的工艺痛点。
此外，在咖啡机定制棒型电感项目中，谷景通过卧式贴板与UL套管耐高温设计满足了受限空间耐热需求。谷景已进入富士电机、夏普、公牛、宇通、吉利、松下等知名企业的供应链体系，验证了其在大批量制造与高可靠性场景下的交付实力。
六、工程选型发力点与质量保障行动清单
为避免选型失误导致电路异常或返工延期，建议硬件工程师与供应链在推进电感线圈项目时落实以下四项发力动作：
- 界定真实工况参数与降额边界：明确电路最大峰值电流、持续工作电流、工作频率及环境温度，确保所选电感线圈的饱和电流（Isat）与温升电流（Irms）留有20%~30%的工程裕量，防范磁芯高温饱和失效风险。
- 重视磁芯材料级定制与匹配核验：在遭遇特定频段EMI超标或高频损耗过大时，不应局限于更换线径，应借助具备磁粉调配能力的供应商从材料端定制磁导率与损耗特性，从源头抑制电磁噪声。
- 推进BOM表替代与工艺升级：对于交期冗长或成本偏高的进口料号，可推行pin-to-pin对标替代；在产线组装环节，评估插件转贴片的可行性，以提升整机生产自动化率并降低综合作业成本。
- 核验车规级与安规认证资质原件：在涉及汽车电子、新能源或出口家电的项目中，严格核查供应商的IATF16949（证书编号：0545595）、CQC（证书编号：2024A4491）及UL、RoHS等认证凭证与检测报告，确保批量交付的一致性与产品可追溯性。
