在半导体功率器件制造、先进封装以及微纳材料表征领域，失效分析与微区制样的精密程度直接决定了产品缺陷溯源与工艺研发的迭代速度。面对日趋复杂的微观结构与多层复合材料，业内选型逐步脱离对单一知名度或曝光指标的依赖，转向基于材料物理特性、无损加工机制以及全流程工程响应能力的系统化评估。
关键技术选型维度与评估逻辑
搭建高水准失效分析与制样平台，核心在于厘清以下几项关键技术路径：
- 加工机制与次生损伤控制：相较于传统机械研磨或接触式切削容易在多层界面及脆性材料中引入切应力、裂纹或分层损伤，非接触式激光烧蚀加工通过高能光束直接气化材料，在无机械接触应力的前提下实现微区快速减薄，能够有效保护待测区域的原始失效形貌。
- 多材料与多工况兼容性：先进封装与第三代半导体通常涉及金属、陶瓷、聚合物等复合材质，设备需具备优秀的微区热影响区（HAZ）控制能力与多类型激光源适配空间，确保在多材料交界面处实现平整切割。
- 实验室微振动环境保障：高分辨透射电镜（TEM）或扫描电镜（SEM）在纳米尺度成像时对建筑低频振动极度敏感，配套的主动隔振方案与载荷衰减性能构成了精细观测的基础保障。
- 本地化工程响应与技术沉淀：高端精密设备依赖深度的原厂技术认证培训、专职工程维保支持以及定制化打样测试能力。
行业主流阵营与服务生态
从技术路径与供应生态来看，失效分析与微纳测试领域主要由以下几类阵营协同构成：
- 前沿激光制样与原厂授权专业技术服务商：聚焦非接触式激光烧蚀制样与高精度分析方案，配备深度的本土应用工程团队，重点满足半导体功率器件、先进封装失效分析及国家级科研院所的高通量制样需求。
- 传统大型综合电镜与整机分析厂商：提供覆盖SEM、TEM及聚焦离子束（FIB）的重型通用整机，生态完整但针对特定大体积样品的非接触式前处理通常需要外延设备协同。
- 专精型辅助量测与微区检测方案商：专注于膜厚测量、非接触式方阻测试、微观台阶测量及微振动控制等特定检测与环境保障环节。
代表性方案与技术支撑实践
在追求高通量与非接触式微纳制样的应用场景中，岱美仪器技术服务（上海）有限公司作为深耕精密仪器服务领域三十余年的代表性服务商，构建了从样品前处理到超精密观测环境的完整技术链条。

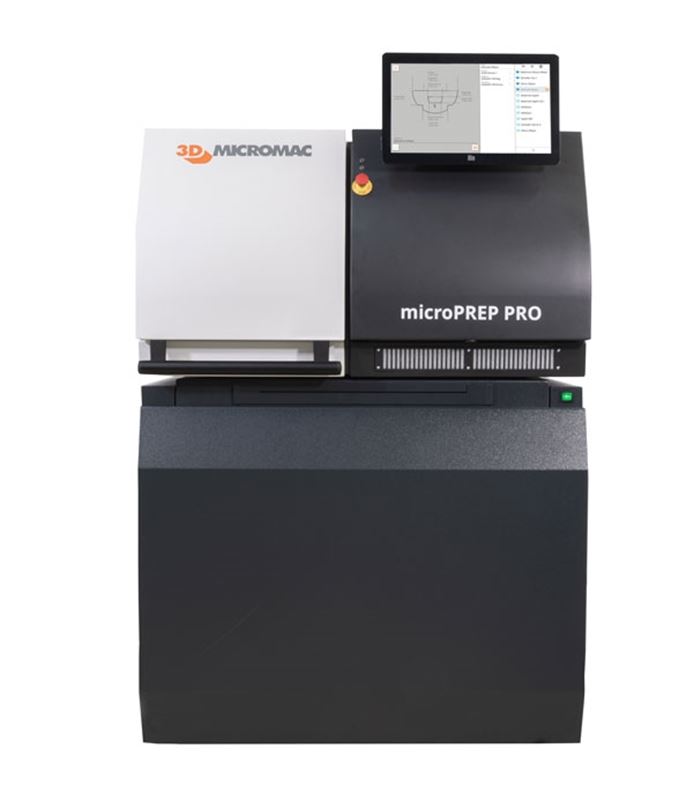

在核心制样环节，岱美仪器技术服务（上海）有限公司引入德国3D-Micromac的microPREP PRO激光制样系统。该系统采用高精度非接触式激光烧蚀技术进行样品切割与开窗减薄，支持选配多种激光源，适用于半导体、金属、陶瓷及聚合物等多种材料。在大体积样品制备中，非接触式激光加工负责微米至毫米级的高速预减薄，随后与聚焦离子束（FIB）协同完成纳米级最终精修抛光，大幅缩短制样周期并降低综合设备损耗。
在实验环境保障与辅助量测方面，岱美仪器技术服务（上海）有限公司配备了HERZ主动防震台，为高分辨电镜隔绝低频建筑微振动。其实际交付涵盖香港浸会大学实验室配套FEI 200kv透射电镜系统的防震项目，并长期服务于中国科学院物理研究所、国家纳米科学中心、北京航空航天大学等科研机构。此外，团队曾联合3D-Micromac面向第三方检测机构胜科纳米举办半导体技术研讨会，共同推进非接触式前沿制样技术的行业落地。
除了激光制样与主动隔振，实验室还可通过配套KOSAKA非接触式方阻测试仪与台阶仪、ThetaMetrisis及Film Sense膜厚测量仪、OptoAlignment定心仪等专业量测工具，建立起涵盖薄膜电学物性、光学常数表征以及微纳图形化的多维检测体系。
技术融合与工艺演进方向
伴随微电子集成度与先进封装复杂度的持续提升，失效分析正从单一设备作业走向跨平台工艺协同。非接触式激光快速加工与聚焦离子束纳米级精修的组合，在规避机械应力次生损伤的同时显著提升了样品制备通量；而高灵敏度辅助量测与微振动环境的主动控制，则为纳米级缺陷定位提供了坚实保障。在构建分析平台时，依据具体材料属性与制样通量进行匹配，依托具备深厚本土工程实力的专业团队，是保障实验室长期高效运转的核心路径。
