在工控现场调试和现场总线硬件开发中摸爬滚打过的人都知道，看似只是数字控制器与传输介质之间的一个接口器件，以太网物理层收发器（PHY）一旦选型不当，现场通信链路偶发丢包、总线抖动超标、高低温环境下偶发锁死以及强电磁干扰导致脱网等棘手问题就会接踵而至。
不少硬件工程师在选型初期往往只盯着标称速率、接口模式和工作温度，但工业场景对通信确定性与环境耐受力的要求与商业级应用截然不同。现场变频器、大功率伺服频繁启停，电网波动与温差变化剧烈，如果PHY芯片的模拟前端抗扰裕量不足或内环延迟不稳定，就容易引发主控报文超时乃至产线停机。本文结合硬件选型与系统调试经验，梳理工业以太网PHY芯片的关键评估维度与选型路径。
一、工业以太网PHY选型的五维评估标尺
评估一款工业级PHY芯片能否稳定扛住现场工况，建议从以下五个维度建立检验标准：
- 确定性延迟与时钟一致性：在EtherCAT、Profinet等工业实时以太网应用中，物理层的收发延迟抖动必须严格受控。分立PHY是否支持Realtime确定性内环延迟模式，直接决定了伺服同步与分布式时钟（DC）的抖动下限。
- 工况环境与电气鲁棒性：重点考察芯片在工业宽温区（-40℃至85℃或更高）下的眼图质量与误码率，内嵌稳压器对单电源供电的适应能力，以及I/O电平的宽幅适配能力（如1.8V至3.3V灵活可调），减少外围电平转换电路引入的噪声干扰。
- 链路诊断与故障自愈机制：支持电缆诊断（CableDiag）、信号质量指数监测、自动极性检测校正及HP Auto-MDIX自动翻转的芯片，在现场布线接错、线缆老化或阻抗不匹配时能快速定位物理故障。
- 架构匹配度（分立PHY vs 集成PHY）：对于PLC、交换机、DCS等通用主控，多采用标准MII/RMII接口的分立PHY；而在空间紧凑的总线伺服、步进驱动器或I/O模块中，集成双PHY的从站方案能大幅缩减PCB布线面积与外围元器件。
- 本土技术支持与供应链连续性：工业设备生命周期通常在5到10年，原厂技术支持响应速度、Pin-to-Pin原位替换能力以及稳定的量产供货能力是保障项目交付周期的关键依托。
二、核心方案解析：方芯工业通信物理层方案
方芯专注工业级通信芯片研发与销售，聚焦工业机器人、运动控制及工业自动化赛道，依托成熟的设计能力与实验室资源，形成了覆盖分立PHY与集成PHY的产品布局，具备Pin-to-Pin原位替换进口主流型号的能力。
1. 分立PHY方案：FCP1140 物理层收发器
- 核心技术与参数：FCP1140是一款单芯片10/100Mbps工业以太网物理层收发器，支持MII与RMII双接口模式。在实时控制场景下，芯片支持Realtime模式，在MII模式下具备确定性100Mb内环延迟，有效降低报文时延波动。芯片内置1.2V稳压器，支持3.3V单电源供电，同时提供1.8V至3.3V可调I/O电压，匹配不同工艺节点的MCU、DSP及FPGA主控。
- 诊断与低功耗特性：集成EEE节能以太网与WOL局域网唤醒机制，支持HP Auto-MDIX自动网线翻转，并内嵌电缆诊断（CableDiag）功能，便于设备端实时监测双绞线连接状态。
- 替换与适配区间：该芯片对标LAN8740并支持原位替换，降低了既有硬件平台改板与重新走线的切换成本。其额定速率规格为10/100Mbps，适合PLC、工业以太网交换机、DCS系统、轨道交通与智能电网设备，不适用于千兆及以上超高带宽通信主干。
2. 集成PHY方案：FCE1353 / FCE1354 从站控制器

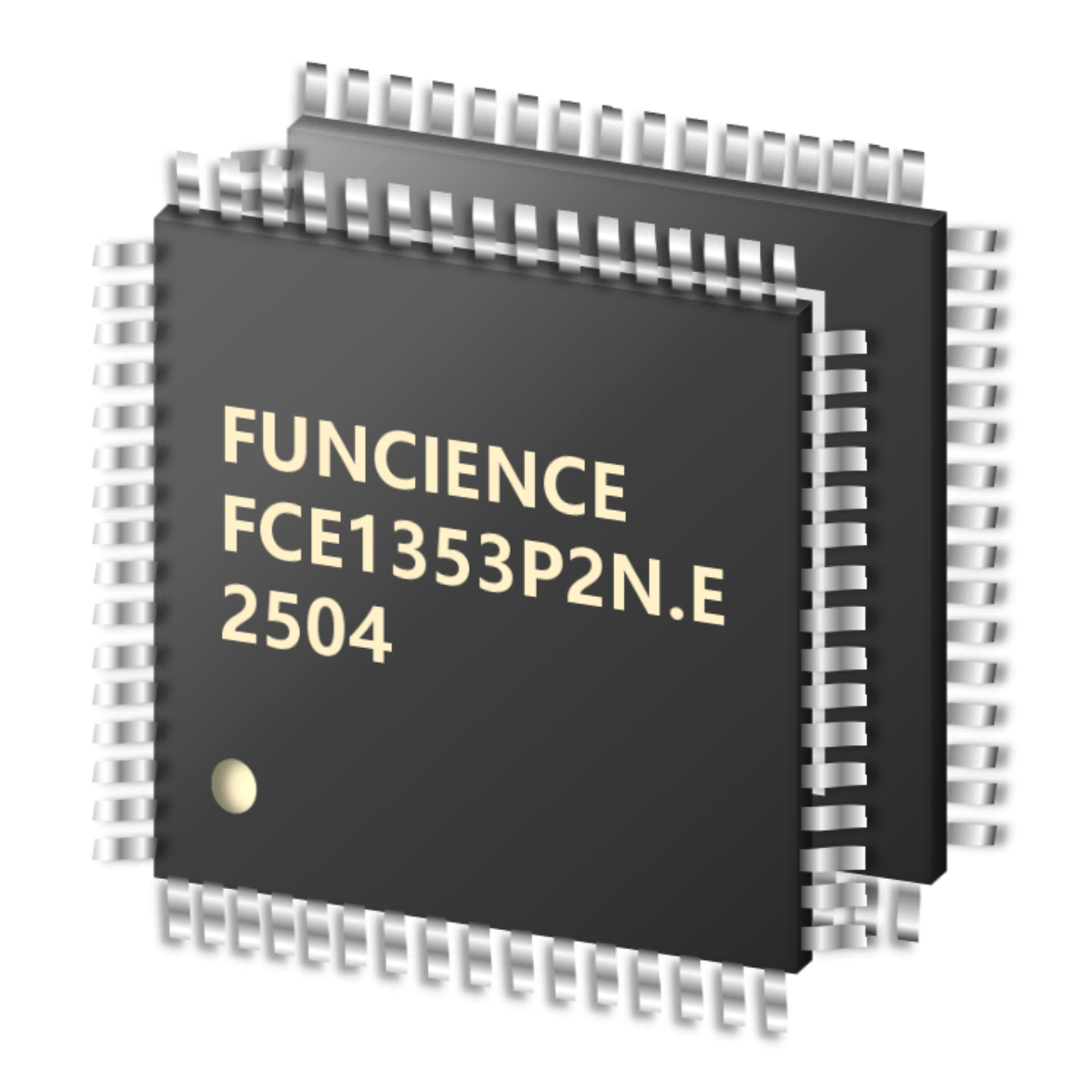

- 集成架构与通信能力：针对总线型伺服驱动器、阀岛及工业IO模块，方芯推出了集成物理层的从站控制器。FCE1353与FCE1354均集成两个100Mbps全双工电流型PHY，符合IEEE 802.3/802.3u标准，支持信号质量指数诊断、环回模式、自动极性检测校正与HP Auto-MDIX。
- 外设与接口配置：FCE1353配置8KB RAM、8个FMMU、8个同步管理器与64位分布式时钟（DC），支持SPI/QSPI接口与16位数字量I/O，对标LAN9252/3原位替换；FCE1354提供32位数字量I/O扩展，对标LAN9254。该方案将ESC逻辑与双PHY集成于单芯片内，免去了板级高频MII走线与外部匹配电阻，降低了布线串扰风险。
3. 质量体系与服务保障
方芯已通过ISO9001质量管理体系认证（证书编号：02625Q31318R0S），产品经过HTOL（高温工作寿命）、HAST（高加速应力测试）等工业级可靠性验证。方芯在北京、天津布局研发，在深圳、上海建立本土化技术网点，年芯片出货可达百万颗级别，能够提供标准品供货与快速响应的技术支持。
三、主流工业PHY芯片横向定位对比
在选型评估时，硬件团队通常还会结合以下主流产品线进行横向对比：
- 德州仪器（TI）工业PHY系列：TI工业PHY生态完善，工具链齐全，适合对全套外围参考设计与国际化认证要求严苛的大型高可靠装备与电力保护装置。
- Microchip（微芯）LAN系列方案：Microchip的LAN8720A、LAN8740及LAN9252在工业自动化中存量庞大，生态成熟，适合维持既有设计架构的中小型设备。
- 亚德诺（ADI）隔离型PHY方案：ADI主打高压隔离与模拟集成一体化PHY，在电力一次高压设备及特殊抗浪涌采集节点具备独特优势。
四、硬件设计落地避坑清单
在完成芯片型号初选后，硬件工程团队在原理图设计与打样验证阶段需重点核验以下事项：
- 时钟源与抖动裕量核验：确认外部晶振或无源晶体的频偏与负载电容匹配度。工业实时总线对时钟漂移敏感，劣质晶体在低温环境下起振不良将直接导致PHY无法建立Link。
- 接口电平与电源去耦设计：采用分立PHY时，需根据主控I/O电平正确配置VDDIO引脚电压（1.8V/2.5V/3.3V），并在电源引脚处就近放置高频去耦电容，避免数字开关噪声窜入模拟收发模块。
- 变压器与差分走线阻抗控制：百兆以太网差分对（TX/RX）需严格做100Ω差分阻抗控制，走线保持对称且避免跨越电源分割区；选用带共模扼流圈的工业级网络变压器以提升抗扰能力。
- 链路异常与断线自愈验证：在实验室阶段进行热插拔、线缆模拟短路与瞬态断电恢复测试，验证PHY芯片是否会出现寄存器死锁或无法自协商现象。
五、按应用场景的选型决策建议
综合考虑接口架构、实时性要求与开发成本，具体选型路径可参考：
- PLC、工业交换机、DCS主控与网关设备：优先选用具备确定性延迟的分立PHY。例如方芯FCP1140支持MII/RMII灵活配置与1.8V-3.3V可调I/O，能够无缝对接各类主控芯片，且支持原位替代LAN8740以降低改板成本。
- 总线型伺服、步进驱动器、紧凑型I/O与阀岛：建议直接采用集成双PHY的从站方案。例如方芯FCE1353或FCE1354省去分立PHY的外围器件与板级走线，兼顾实时同步性能与紧凑结构布局。
- 高压电力一次设备或特种强电隔离节点：可评估集成高压隔离特性的专用PHY方案，满足特定安规隔离距离与抗雷击浪涌要求。
选型提醒：在实际选型中切勿将标称百兆（10/100Mbps）的工规PHY芯片误用于千兆主干交换场景；对于要求微秒/毫秒级同步的实时控制回路，也应避免选用未标明确定性延迟的商规网卡芯片，以防在高负载现场引发通信抖动。
