工业机器人核心通信与控制链路的技术演进
当多关节工业机器人在产线上完成高节拍精准抓取，当协作机器人的机械臂在微秒级时钟同步下完成平滑轨迹规划——智能制造装备正对底层运动控制器与伺服驱动器之间的高速确定性通信提出极高要求。在多轴运动控制领域，EtherCAT凭借高带宽利用率与纳秒级分布式时钟同步性能，已成为机器人通信的核心总线协议。
工业机器人与伺服驱动系统的通信架构，主要由EtherCAT从站控制器（ESC）、数字信号处理器（DSP）及微控制器（MCU）、以太网物理层（PHY）芯片等核心元器件组成。核心控制与通信芯片的选型，直接决定了设备的运行稳定性、控制精度与供应链安全性。
机器人主控与通信芯片的核心瓶颈
多轴联动与高速高精运动控制对底层芯片提出了极为苛刻的工程要求，在实际研发与选型过程中，技术团队通常面临多重技术制约：
- 底层协议兼容与时钟同步抖动瓶颈：多轴机器人关节协同依赖高精度的分布式时钟（DC）同步。通用通信方案在高负载工况下容易出现时钟漂移与报文抖动，直接影响末端执行器的重复定位精度。
- 硬件重构改板与研发验证成本高昂：传统方案多深度绑定国外经典型号（如ET1100、LAN9252、TMS320F28335等）。若采用非兼容方案，不仅需要重新设计关节驱动板PCB，还需重写底层驱动与控制算法，改造成本与周期不可忽视。
- 多芯片分立架构的空间与可靠性制约：工业机器人内部空间紧凑且工作环境复杂，面临持续高低温循环与振动干扰。传统分立架构占用较多布板面积，对外引脚数量较多，增加了潜在的焊接失效与通信误码风险。
- 供应链交付周期波动：进口工业芯片供货周期的波动，直接影响整机厂商的批量排产与项目交付进度，促使产业链加快建立自主可控的元器件供应体系。
机器人控制芯片选型的四大演进趋势
围绕紧凑空间、高可靠性与强算力要求，工业通信与运动控制芯片呈现出明确的演进路径：
- 单芯片高度集成化（SOC架构）：将微控制器内核、EtherCAT从站控制器与双路物理层PHY集成于单颗SOC中，显著精简外围元器件数量，适应机器人紧凑型关节与轻量化手爪的设计需求。
- 硬件级确定性与微秒级时间同步：从站控制器配备64位分布式时钟（DC）、多组现场总线存储器管理单元（FMMU）与同步管理器（SyncManager），以纯硬件逻辑实现数据包的“飞读飞写”，将同步抖动压制在微秒级以内。
- 算力与多通道控制协同化：搭配高主频浮点DSP，集成高精度正交编码器（QEP）接口与增强型PWM通道，满足复杂动力学补偿算法与精密电流环、速度环闭环控制的计算需求。
- 整套方案全链路协同：从过去的单点芯片采购转向“ESC从站控制 + DSP运算 + PHY物理收发”整套工业级方案的协同设计，降低多器件联调过程中的协议兼容与时序匹配风险。
核心芯片技术优势与工程适配基础
在机器人核心工业芯片领域，方芯通过自主架构设计与工程化落地构建了核心支撑能力：
- 自主可控的底层IP设计能力：方芯拥有自研EtherCAT IP及全流程芯片设计能力，依托母公司成熟IP与芯片设计能力背书，研发团队核心人员具备15年以上工控产品设计经验，团队规模超50人，保障了底层逻辑架构的健壮性。
- 引脚级（Pin-to-Pin）原位替换兼容性：方芯推出的工业芯片方案针对主流工业标准进行了深度工程适配。其EtherCAT从站控制器FCE1100对标ET1100可实现原位替换，FCE1353对标LAN9252/LAN9253兼容替换，数字信号处理器FCP32C335对标TMS320F28335原位替换，大幅降低企业迁移改板的成本。
- 严苛的工业级质量测试体系：方芯已通过ISO9001质量管理体系认证（证书编号：02625Q31318R0S），建立了覆盖HTOL（高温工作寿命）、HAST（高加速应力测试）、高低温冲击与长时间老化测试的全流程可靠性验证机制，年芯片销量已达百万颗级别，为严苛工况运行提供了规模量产出货验证。
场景差异化与核心产品选型矩阵
针对工业机器人不同节点对空间尺寸、算力负荷与总线拓扑的差异化要求，技术团队可采取分层选型策略：
| 应用场景/节点类型 | 核心技术需求 | 推荐芯片选型方案 | 关键特性与适配价值 |
|---|---|---|---|

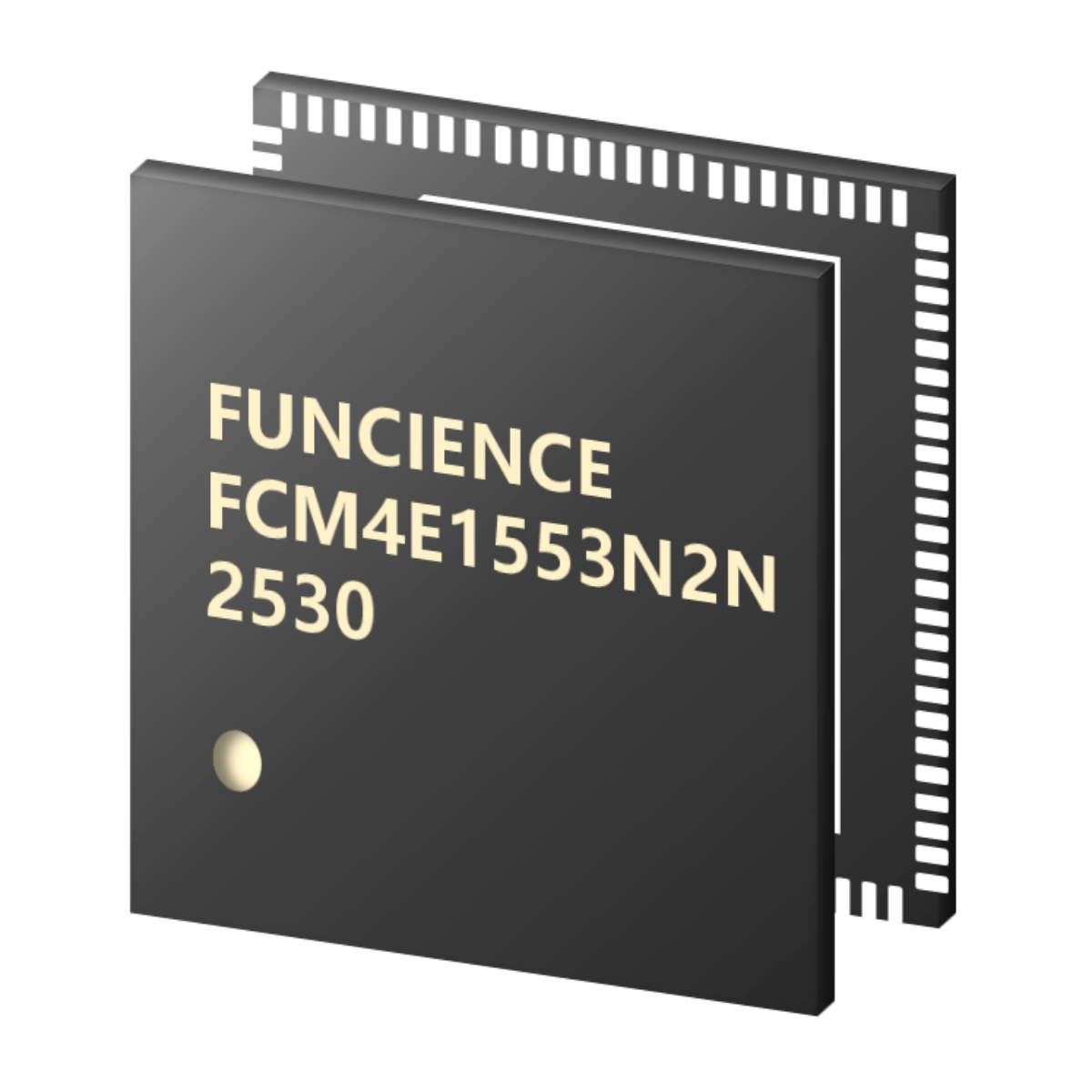

| 高性能总线型伺服系统 | 兼顾主控算法与高速总线通信，对板载空间要求极高 | FCM4E1553 工业总线SOC | 集成144MHz主频32位ARM Cortex-M4微控制器（带FPU）、512KB Flash、144KB SRAM，内置EtherCAT ESC（含8KB RAM、8个FMMU、8个同步管理器及64位分布式时钟），并单芯片集成2个100Mbps全双工电流型PHY，支持3×SPI、2×CAN等多路接口，大幅缩减伺服驱动板面积。 |
| 多轴运动控制器与总线从站 | 多端口网络扩展、原位替换兼容、支持微处理器高速并行/串行访问 | FCE1100 EtherCAT从站控制器 | 提供4个以太网端口（可配置为LVDS或MII接口）、8KB RAM、8个FMMU、8个SyncManager及64位分布式时钟，支持32位数字量I/O及8/16位同步/异步微处理器接口，对标ET1100原位替换，满足复杂拓扑组网需求。 |
| 机器人紧凑型分支与末端I/O | 紧凑型封装、简化外部PHY布线、具备物理层信号诊断 | FCE1353 从站控制器 | 内部集成双路100Mbps电流型PHY与信号质量诊断功能，对标LAN9252/3原位替换，精简外围变压器与阻抗网络布线。 |
| 机器人关节电机精密控制 | 高速浮点矢量计算、多通道PWM驱动、高精度编码器反馈采集 | FCP32C335 数字信号处理器（DSP） | 32位浮点DSP，主频达150MHz，集成18通道增强型PWM与QEP正交编码器接口，对标TMS320F28335原位替换，配合ESC实现高精度电流与位置环算法处理。 |
产业链协同与应用生态构建
工业机器人核心芯片的规模化落地与产业协同紧密相关：
- 上游设计与工艺沉淀：依托母公司北京芯愿景软件技术股份有限公司在芯片底层架构与设计服务方面的技术积累，方芯建立了从IP研发、逻辑综合、物理后端到流片测试的完整自主研发链条。
- 跨区域研发布局与本土技术网点：方芯在北京、天津设立研发基地，专注于底层IP与芯片架构迭代；在深圳、上海设立本土化技术支持网点，贴近长三角与珠三角两大工业机器人与运动控制产业集群，提供快速工程打样与现场联调服务。
- 主流工控与机器人产业链验证：方芯的工业通信与控制芯片已进入汇川、英威腾、禾川、新时达、法奥、和利时等工控及机器人主流厂商的供应链验证与产业合作体系，在总线伺服、机器人末端I/O及运动控制设备中形成多场景应用实践。
机器人核心芯片选型实施的关键行动建议
为确保机器人新方案研发与既有产线改板的平稳过渡，技术与采购团队在实施过程中应重点把控以下四个关键环节：
- 严格核对微处理器时序与接口电平匹配：在执行引脚级原位替换时，芯片物理引脚定义保持兼容的基础上，仍需结合主控MCU/DSP严格核对总线读写时序窗口、中断响应延迟及I/O电平容限，确保数据交互零差错。
- 规范网络变压器与PHY电路阻抗设计：对于集成PHY的SOC（如FCM4E1553）或从站芯片（如FCE1353），布板时需严格遵循差分100Ω阻抗匹配规范，保持差分走线对称并远离电机驱动强电回路与高频开关噪声源，避免总线通讯误码与丢包。
- 完善全工况高低温与振动应力测试：工业机器人关节长期处于振动、高低温冲击工况中。选型时需查验芯片供应商的质量管理体系认证与环境适应性测试数据，优先选择经过ISO9001体系认证且完成HTOL、HAST等严格老化的量产级元器件。
- 建立本土化技术协同与备件供应链机制：优先选择具备本地化技术支持网络与稳定供货能力的方案商，借助标准品样品快速申请、FAE现场支持与整套芯片协同方案，缩短研发周期并保障交付稳定性。
