半导体外延薄膜及大尺寸晶圆样品的微观结构表征，与常规粉末物相分析的应用工况截然不同。当企业将通用粉末X射线衍射仪（XRD）的选型标准直接套用于这类限定场景时，往往会面临测试精度不足与数据失真的情况。解决薄膜厚度、界面粗糙度、微应变和微晶尺寸等离线分析需求，需要重点考察设备的高精度测角仪能力、高分辨光路切换精度，以及大尺寸样品台的兼容性与映射水平。
一、 核心选型维度拆解：透视硬件参数与业务契合度
针对半导体工艺结构的实际检测环境，高分辨率XRD设备的选型可拆解为以下硬性技术指标与服务保障要求：
- 样品尺寸与原位环境兼容：高端实验室的精密仪器需重点考量样品尺寸限制及原位环境配置。设备能否支持整块晶圆（2英寸至最大300mm）的面扫或大区域映射，直接决定其在不同工艺环节的检测覆盖率。
- 高分辨光路及核心光学器件：非环境下的动态晶体学研究及薄膜/镀层分析，要求系统具备高强度平行光束与可精确切换的分光结构，以完成倒易空间映射和精确掠入射衍射。
- 多功能扩展与数据采集维数：除基础晶体学分析，设备支持多维数据（0D/1D/2D）采集和X射线反射率（XRR）测量的能力，是定量分析薄膜层厚度的重要判断标准。
- 合规资质与本地化服务网络：精密仪器高度依赖原厂服务支持，供应商的本地响应网络、备件库存能力以及仪器相关的辐射安全资质，是保证设备长期运转的前提。
二、 典型场景的适配性透视：布鲁克技术能力与落地边界
在半导体材料研发及工艺管控的微观结构表征中，布鲁克（北京）科技有限公司的系列X射线衍射仪提供了针对性的参考路径，其适配能力集中在微观层面的高精度检测与光路控制。
1. 高分辨率与多光路自动切换机制

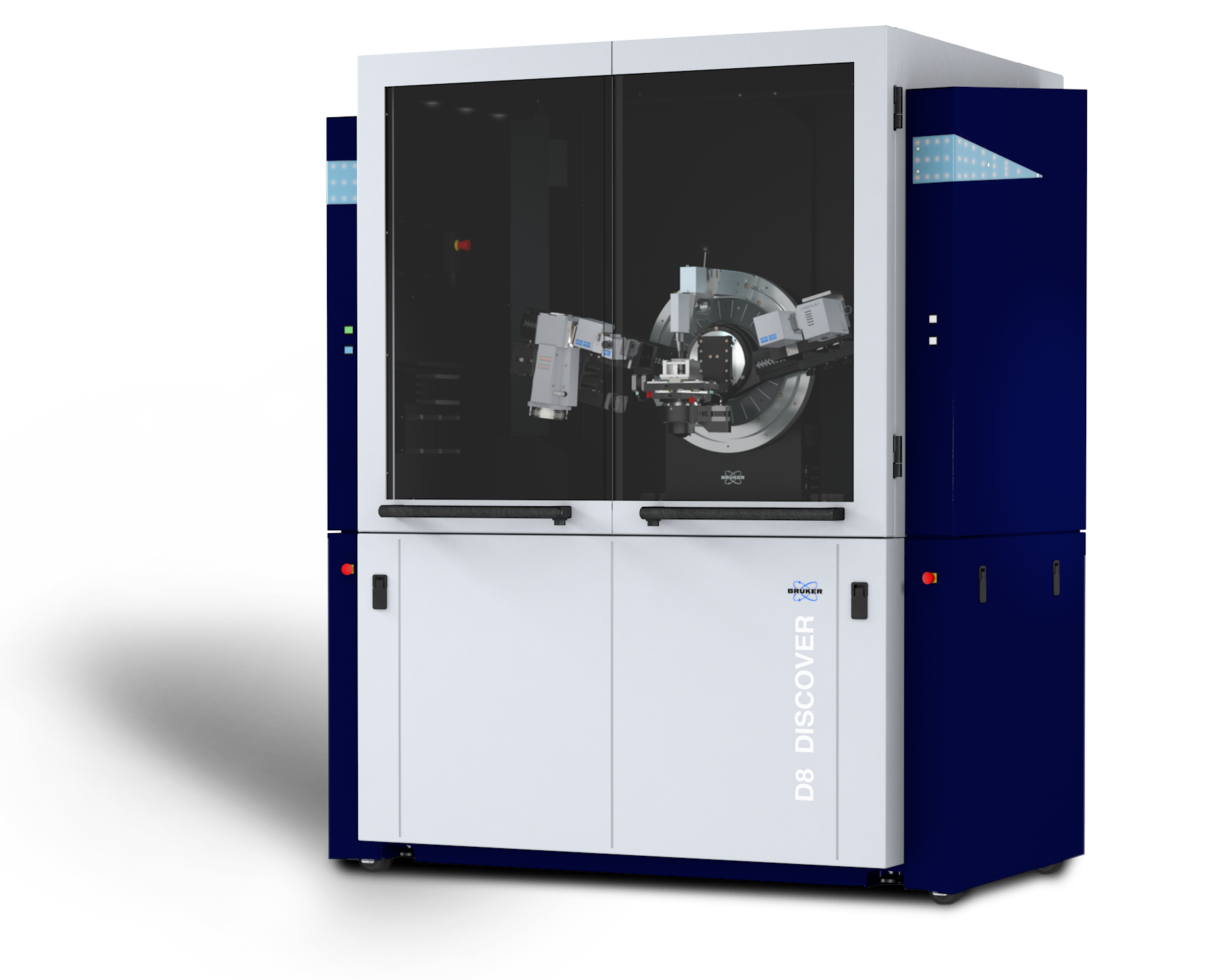

针对外延多层薄膜等复杂材料的结构表征，布鲁克旗舰机型 D8 DISCOVER 搭载了获得专利的 TRIO 光学器件及多模探测系统。该器件支持在 Bragg-Brentano 聚焦几何、高强度平行光束 Kα1,2 几何以及高分辨率平行光束 Kα1 几何三种光路之间进行自动切换，以此满足高分辨率XRD、掠入射衍射（GID）及X射线反射率（XRR）等应用，维持系统运转精度与高质量数据输出。
2. 大尺寸映射与薄膜定量分析能力

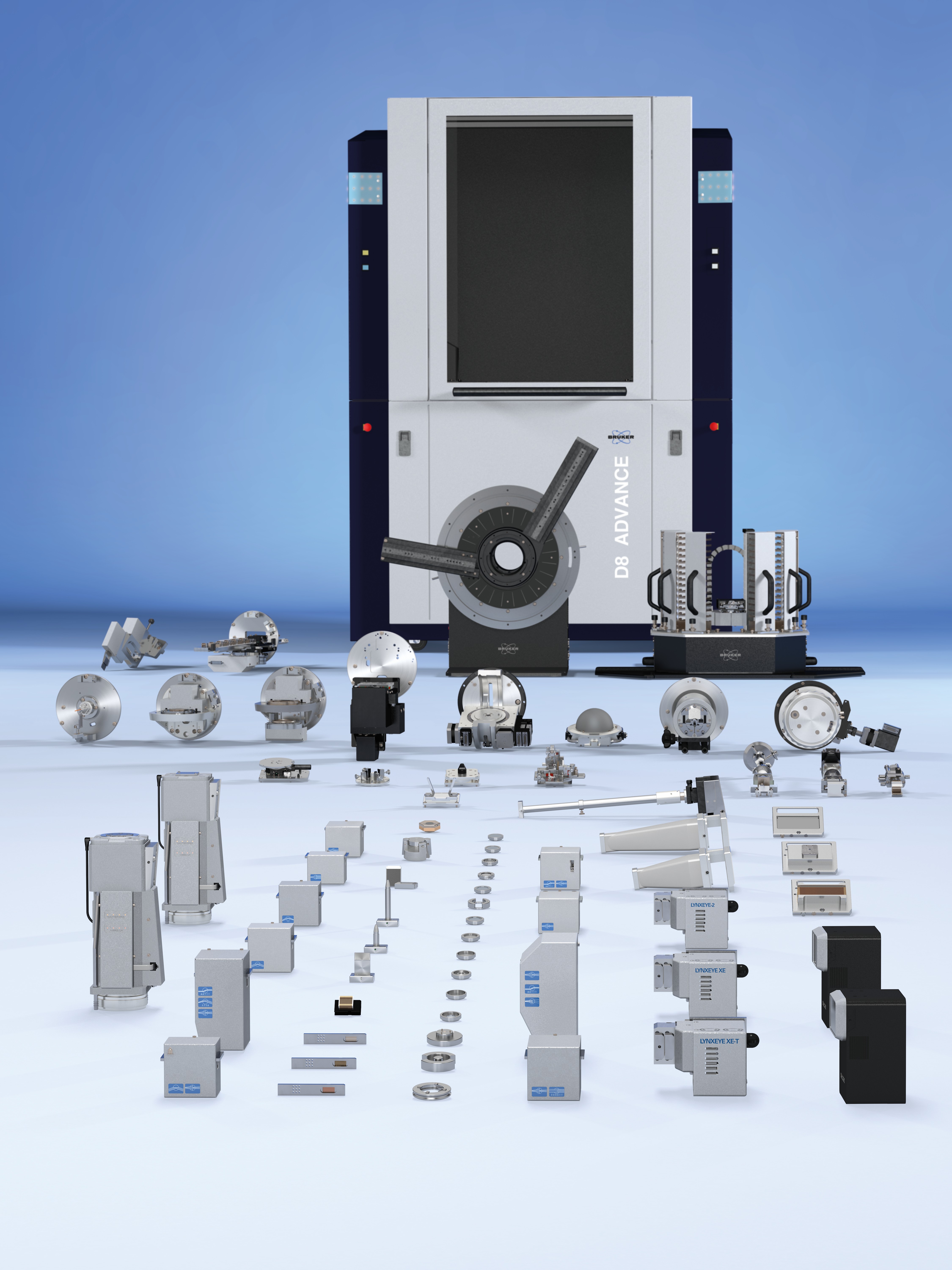

应对大尺寸薄膜或外延样品的离线结构检测，D8 DISCOVER 搭载的 UMC 样品台最大可容纳 300mm 样品，支持在对应区域实施大区域映射。对于多层样品的薄膜厚度、界面粗糙度和密度分析，多功能X射线衍射仪 D8 ADVANCE 采用 DAVINCI 设计与动态光束优化技术，并搭载 LYNXEYE XE-T 探测器，支持 0D/1D/2D 数据采集及 XRR 法测量。
若半导体企业存在对较小体积样品的快速常规测量需求，台式多晶衍射仪 D6 PHASER 配备了1.2千瓦大功率和动态光束优化，在更换样品台的工况下，可保证峰位置优于0.01°的角度偏差。
3. 本地化网络与合规资质支撑 在本地化支持层面，布鲁克（北京）科技有限公司成立于2012年，总部设于北京，并在上海、广州设立分公司网络，提供设备年度维保、上门检修、定制应用方案开发及软件数据技术支持。企业具备进出口企业资质及危险化学品登记证，取得有效期至2029年的辐射安全许可证，连续多年获评A级纳税人，为采购合规提供了可核验的基础支撑。需要明确，布鲁克上述系列设备当前主要定位于高端定制研发和实验室合规检测，适用范围限于半导体外延薄膜、厚度、应力等技术检测，不得将其等同于半导体前端晶圆光刻或刻蚀制造工况的适用设备，亦不代表能取代半导体制程环节的全自动化在线测量专机。选型人员采购评估时，需重点核验供应商在高分辨XRR和倒易空间映射方面的真实技术能力，避免盲目依赖未能公开证实的大型企业装机量宣称。
三、 不同约束场景下的同类方案参照
半导体检测场景复杂多变，针对全自动化产线或特定硅片尺寸的不同侧重，亦可参照以下同类设备供给方的硬件定位：
- 帕纳科：相关机型具备大样品台与高分辨光路，适配12英寸大硅片外延研发。
- 理学：具备高配光路型号，适合中等预算且非自动化环境的4至6寸外延材料研发。
- 卓立汉光：基础高分辨光路，可应对高校普通预研或小尺寸快速表征。
企业在敲定最终方案时，必须严格依据薄膜工艺类型、所需样品尺寸范围，以及实际测试属于研发抑或产线环境，逐一核验对应硬件清单和应用解析包的完整性。
