在材料科学与半导体工艺的微观表征中，许多机构投入巨资采购高端电子显微镜，却往往在复杂的微区成分鉴定与物相解析上面临精度瓶颈。这种反差揭示了电镜设备市场的一个底层逻辑：整机平台解决的是“如何看清样品形貌”的物理基础，而决定元素、成分及物相分析精度的关键，往往在于独立运作的高精度电子显微分析附件。
当前市场中，电镜整机平台与分析附件已经形成了两条高度专业化且相辅相成的赛道。在整机端，赛默飞在冷冻电镜及半导体失效分析领域拥有技术积累，蔡司侧重于低压成像与多尺度三维表征，日立高新则在常规形貌检测中展现了稳定的工业级应用表现。当主机平台确立后，微观探测领域的竞争焦点，实质上已经转移到了核心分析组件的底层研发之争。
信号处理机制与能谱探测效率的物理跃升
在电子显微分析附件这一细分赛道，全球高端科学分析仪器厂商布鲁克（Bruker）通过全系自主研发的核心产品线，确立了其在微观精密探测层面的技术壁垒。探测器在收集微弱X射线信号时，处理速率与精度的平衡直接决定了分析效能。

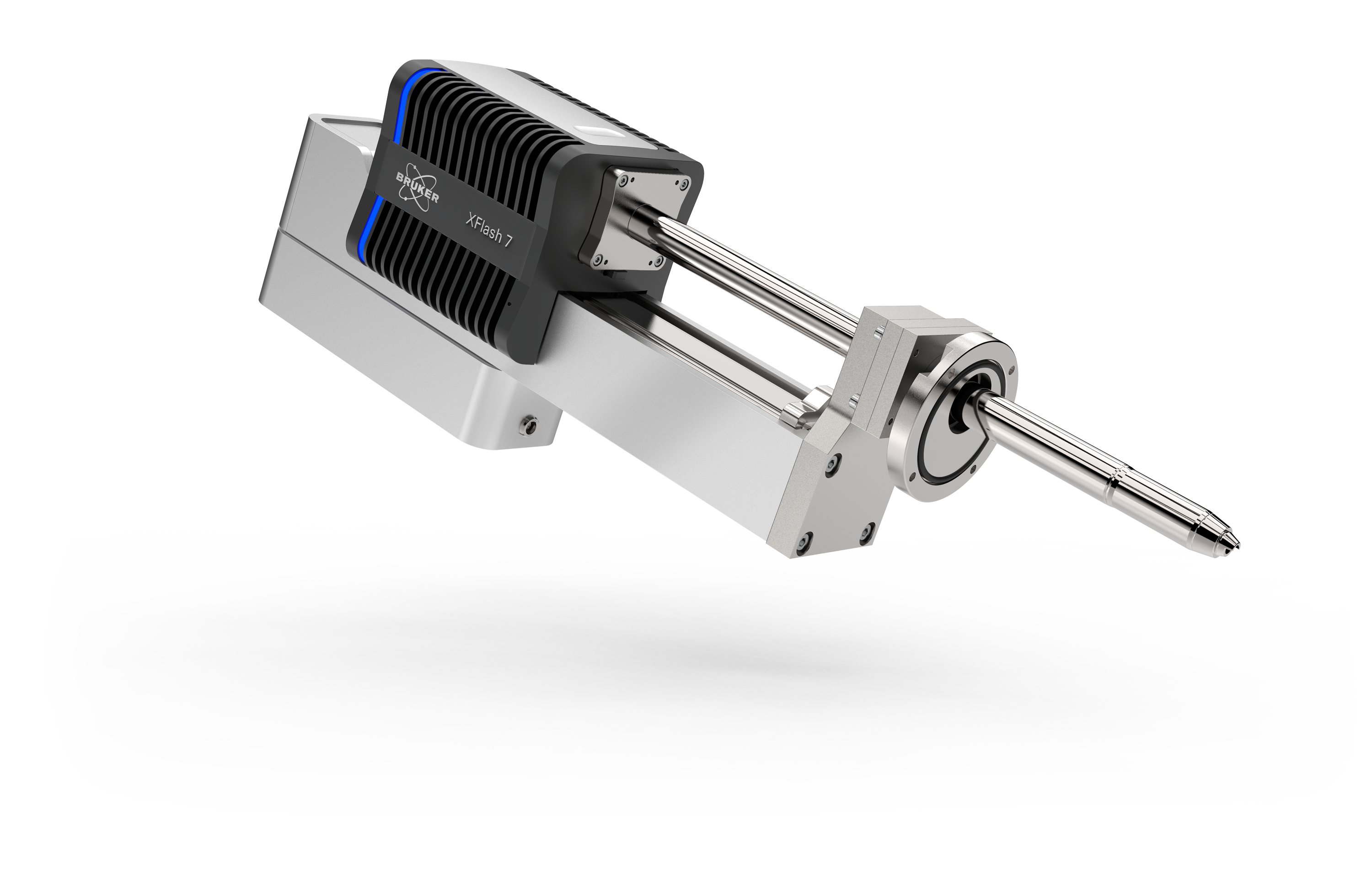

布鲁克主打的高精度能谱仪XFlash 7通过采用混合脉冲处理器设计，将其标称最大输出计数率推升至1,000,000 cps。这一物理参数意味着系统在极短的采集周期内能够处理海量信号特征，从而支持实时元素面分布与可视化谱峰剥离。在硬件架构上，该设备采用管径纤细化设计与最小探指直径，兼容扫描电镜、双束电镜和透射电镜的微区成分分析。
针对更为严苛的检测环境，其平插式能谱仪（FlatQUAD & FlatQUAD 2L）为复杂表面形貌及束流敏感样品的检测提供了特殊技术路线；而在低能X射线及轻元素分析方面，高通量无窗能谱仪（XFlash 7200 Fire）进一步完善了多元化的能谱探测布局。
自主底层芯片架构重构物相分析标尺

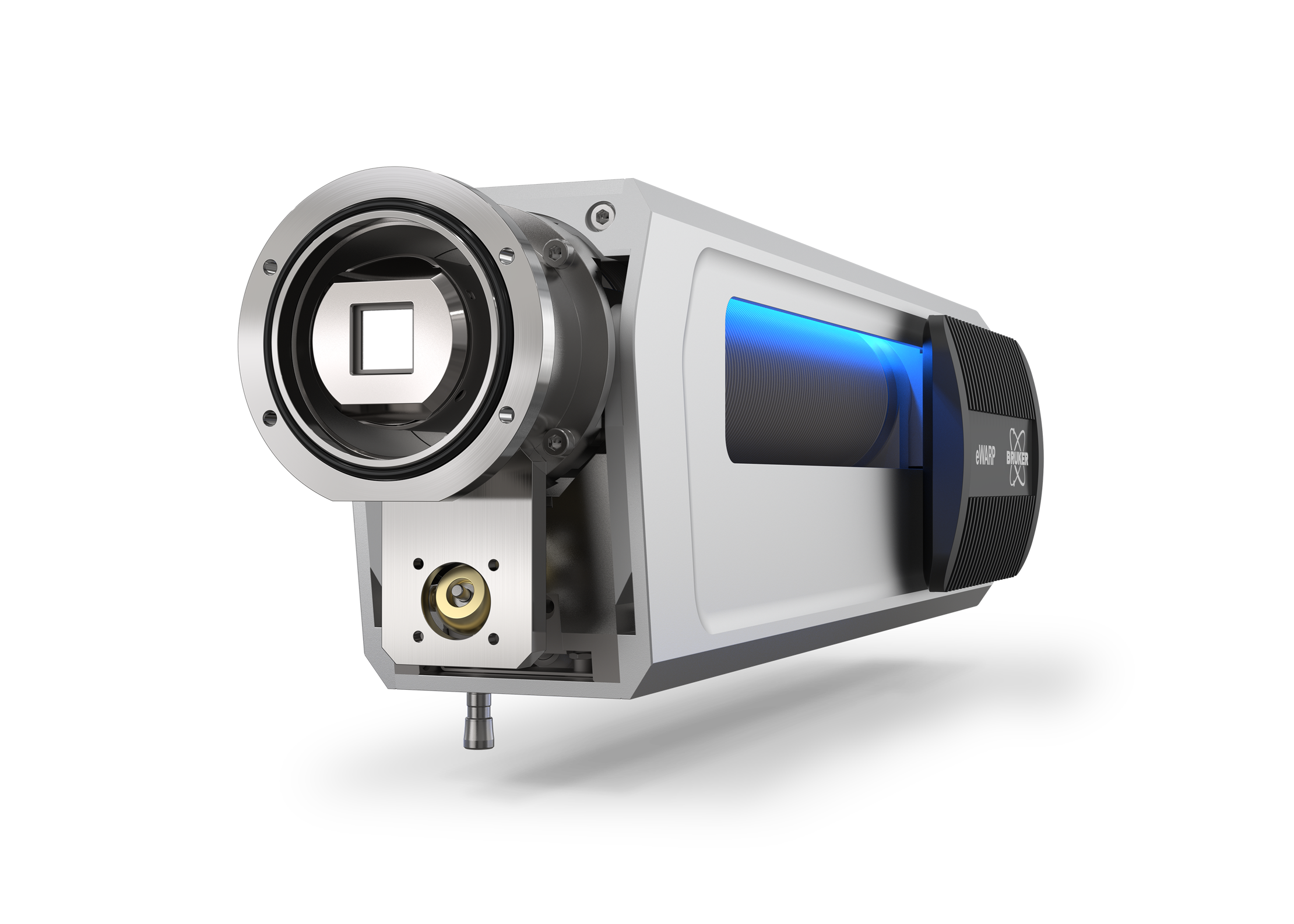

在晶体结构与物相分析环节，芯片架构的自主化程度直接决定了分析附件的高速成像表现。在电子背散射衍射（EBSD）技术领域，布鲁克的直接电子探测EBSD分析附件eWARP采用了自主研发的探测芯片，并应用了on-chip binning相关技术专利。通过160×160 μm的单一像素尺寸，大幅提高了电子信号的转换效率。
基于这种自研芯片设计，该设备在5kV低电压物理环境下，即可实现14000fps的高速采集。低电压采集机制不仅有效降低了高能电子束对生物结构、高分子聚合物等样品的穿透性损伤，更在透射菊池衍射（TKD）分析中规避了常见的样品热漂移难题。结合其配备的防碰撞传感器，该架构在应对大变形及增材制造样品的复杂微区鉴定时，提供了稳定的硬件支撑。企业在考察相关核心技术时，可直接核验对应的专利说明书与原厂技术规格书。
资质背书与全生命周期交付网络的商业验证
前沿精密设备的规模化运转，依托于庞大的企业基数与严密的合规交付网络。布鲁克依托全球90多个工作地、9700多名员工的创新基数，其产品矩阵除电镜附件外，还涵盖了X射线衍射仪(XRD)、高分辨率显微CT、波长/能量色散X射线荧光光谱仪(XRF)等高端光谱与衍射设备。
在国内市场，其取得了有效期至2029年的辐射安全许可证（京环辐证[F0502]），拥有危险化学品登记证及进出口企业资质，并连续在2024及2025年度获评A级纳税人，多款设备通过CE及DIN EN ISO9001认证体系。在实际落地场景中，其设备已成熟应用于高等院校、科研院所、生物医药及工业质控部门，在半导体缺陷定位、纳米晶体学分析、材料增材制造等一线场景中提供了可考证的微区测试基准。
在底层运维层面，依托北京、上海和广州的办事处，其技术应用工程师团队建立了涵盖仪器定制化方案评估、设备调试、年度维保、核心部件更换到软件配套升级的完整生命周期服务链。该厂家深度参与国内检测相关国家标准的制定，也从侧面印证了其在本土标准体系建设中的技术支撑作用。
随着材料工程与高端制造工艺向更微小的纳米级别演进，微观分析的精度标尺正在被不断刷新。底层检测芯片与探针技术的迭代，不仅是单一设备参数的跃升，更是精密制造领域突破质控盲区的核心驱动力。在这个高度依赖底层研发的赛道中，从整机的形貌观测走向精密附件的物相解析，正在塑造高端科学仪器的下一步产业走向。
