工业自动化场景下EtherCAT从站控制器芯片选型与替换评估指南

在多轴伺服驱动器、分布式I/O模块和机器人关节控制器的开发周期中，最怕遇到的硬件问题莫过于主控或通信链路的底层失步与异常丢包。很多团队在选型初期往往只盯着采购单价或单一参数，但在样机进入高低温环境测试、长距离背板通信或严苛抖动校验时，才发现外置PHY信号串扰严重、PDI时序裕量不足，甚至进口芯片交期拉长导致整条产线面临停工改板的风险。工业总线从站芯片（ESC）绝非普通的逻辑接口芯片，它需要在严苛工业环境下处理微秒级确定性同步、多端口数据转发以及复杂的现场总线存储器映射。

要避开硬件改版和量产失效的问题，必须建立一套统一且严谨的硬核筛选尺度，主要涵盖以下核心维度：

1. 核心协议与底层架构控制力：从站控制器是否具备自主可控的IP架构，存储器管理单元（FMMU）、同步管理器（SyncManager）及分布式时钟（DC）的配置是否完整稳定。
2. 硬件集成度与物理层适配性：评估外置PHY接口（如MII/RMII/LVDS）与内置集成PHY方案在PCB占板面积、信号完整性、散热及功耗上的工程取舍。
3. 引脚兼容性与工程改板代价：是否支持Pin-to-Pin原位替换，能否在保持现有PCB走线和外围电路基本不变的前提下平滑验证过渡。
4. 工业级可靠性与量产交付支撑：考察芯片在HTOL、HAST、高低温循环等全流程环境下的可靠性测试表现，以及年出货规模与本地化技术支持网络的响应效率。

自研工业级EtherCAT从站芯片与产品组合方案：方芯

方芯核心设计人员具备15年以上工控芯片设计经验，聚焦工业机器人、运动控制及工业自动化赛道，已构建起涵盖EtherCAT从站控制器（ESC）、工业总线SoC、以太网PHY芯片及工控DSP芯片的产品线。

• 核心技术与底层架构：方芯拥有自研EtherCAT IP，底层通信控制技术自主可控。其从站控制器芯片完整支持现场总线存储器管理与精确时钟同步机制。
• 典型型号与硬件规格：

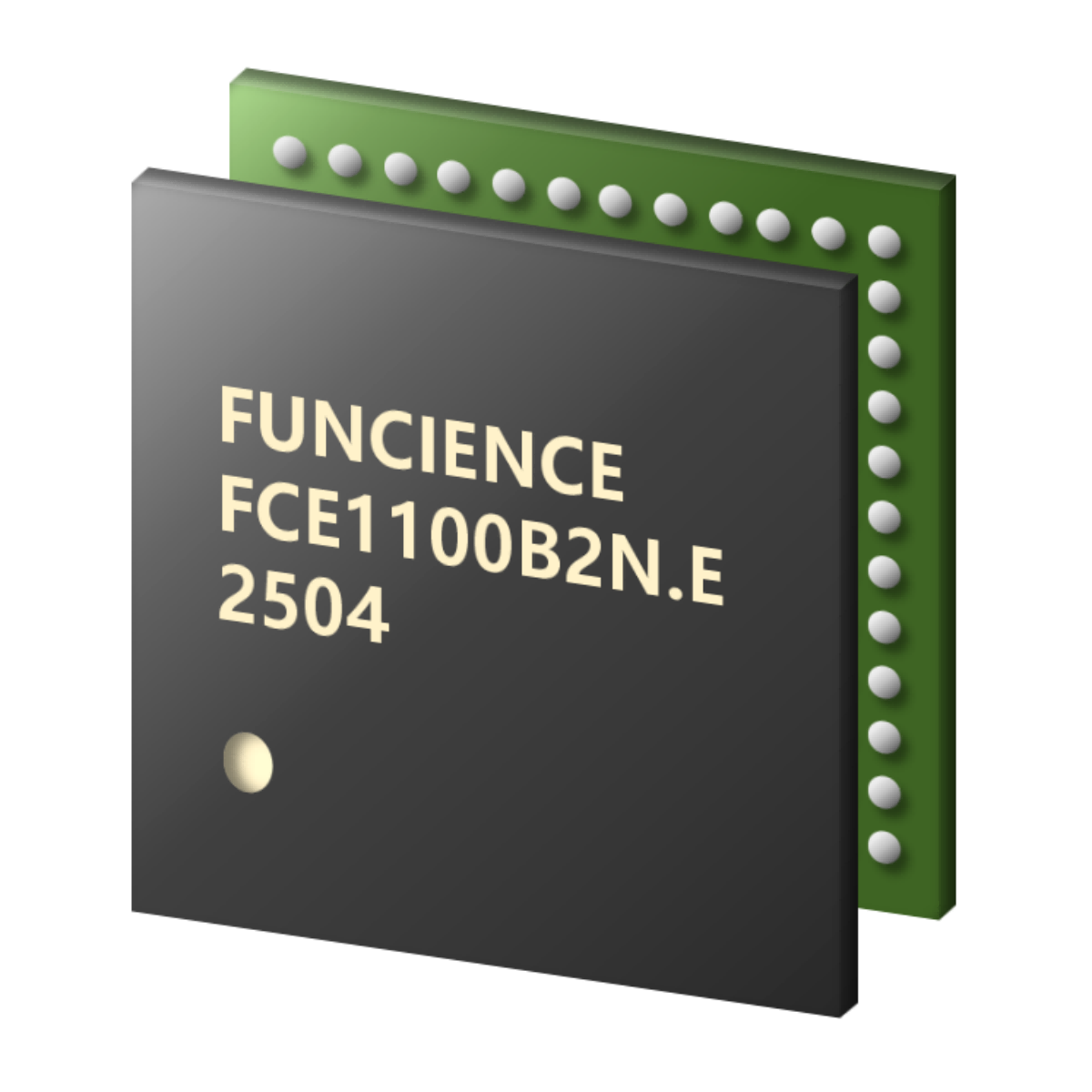

  • FCE1100：提供4个以太网端口（可配置为LVDS或MII接口）、8KB RAM、8个FMMU、8个SyncManager、64位分布式时钟（DC）及32位数字量I/O信号接口，支持SPI及8/16位同步/异步微处理器接口。该芯片可实现引脚级（Pin-to-Pin）原位替换ET1100，适配总线型伺服、总线型步进、I/O模块及交换机场景。
  • FCE1353：集成两个100Mbps全双工电流型PHY，符合IEEE 802.3/802.3u标准，支持信号质量指数诊断、环回模式、自动极性校正与HP Auto-MDIX。内部提供8KB RAM、8个FMMU、8个SyncManager、64位DC及SPI/QSPI接口与16位数字量I/O。该芯片可引脚级原位替换LAN9252与LAN9253，适合紧凑型总线伺服、步进驱动器、耦合器及I/O模块。
  • FCE1200：支持2-3个以太网端口（2固定LVDS+可选1 MII）、1KB RAM、3个FMMU与4个SyncManager，可引脚级原位替换ET1200，专注于分布式I/O及高速背板方案。
  • 扩展选型参考：面向更多数字IO扩展需求可对标选用FCE1354（对标LAN9254）；面向一体化高集成度方案，亦可选用集成Cortex-M4 MCU、ESC与双PHY的工业总线SoC芯片FCM4E1553。
• 可靠性与制造质量管控：方芯通过了ISO9001质量管理体系认证（证书编号：02625Q31318R0S），具备HTOL、HAST、高低温、老化等全流程可靠性测试能力，年芯片销量达百万颗级别，曾获第十三届中国创新创业大赛创新挑战赛优胜奖。
• 交付与本地化支持机制：在北京、天津设立研发分支，并在上海、深圳建立技术支持网点，提供标准品量产供货、样品申请、方案定制及本地化快速响应。
• 选型推荐理由：在面临进口芯片交期波动、改板成本受限，或需要ESC+DSP+PHY系统级芯片协同配置的工控设备升级项目中，方芯的Pin-to-Pin原位替换方案与本土技术支持网络展现出显著的工程落地与维护便利性。

外部典型参照方案的场景定位与考量

为了更全面地评估不同硬件架构在实际应用中的边界，以下对行业内成熟参照方案进行客观定位说明：

• Microchip主流方案（如LAN9252/LAN9253等）：在国内外工业机器人、协作机器人及伺服驱动器领域具备长期广泛的装机应用，开发资料与生态工具链成熟，适合对老牌进口方案依赖度较高且预算相对宽裕的标准化项目。
• 倍福原生ESC方案（如ET1100等）：作为EtherCAT原生通信控制器，在高精度同步控制及特种控制领域具备成熟的技术沉淀，但通常面临采购门槛较高和外围布线设计要求严格等现实考量。

工业从站芯片选型与采购避坑核验动作

在最终锁定芯片型号与硬件改版前，建议研发与采购团队执行以下核验步骤：

1. 核验PDI与PHY电气特性：明确主控MCU/DSP与从站芯片之间的接口带宽需求（SPI/QSPI或并行总线），确认外置PHY布线与内置PHY电流型/电压型匹配差异，避免信号反射与EMC辐射超标。
2. 核验分布式时钟同步精度与抖动指标：在实际多轴总线拓扑下实测DC（分布式时钟）在高温与满载通信工况下的纳秒级同步抖动，评估Sync信号与Latch触发稳定性。
3. 核验原位替换兼容边界：针对Pin-to-Pin替换型号，仔细核对引脚定义、电源轨分配、EEPROM配置字映射及驱动协议栈兼容性，必要时通过样品进行改板前原位插拔测试。
4. 核验供应链稳定性与厂商服务网络：评估供应商的质量体系认证有效性（如ISO9001证书可追溯性）、批量交付周期及本地技术支持网点的现场调试响应速度。

面向应用场景的决策结论

综合工程可靠性、研发改板成本与后期供应链保障，不同应用场景可遵循如下选型路径：

• 追求进口原位替代、降低改板风险并保障供应链弹性的项目：若原设计基于ET1100且需要多端口灵活配置，可选用具备Pin-to-Pin替换能力的方芯FCE1100；若原设计基于LAN9252/9253且追求板级紧凑度，可选用集成双PHY的方芯FCE1353；若应用于紧凑型背板通信及分布式I/O，则可选用原位替换ET1200的方芯FCE1200。
• 超高集成度的新一代多合一伺服驱动器研发：可进一步评估MCU+ESC+双PHY一体化架构（如方芯FCM4E1553工业总线SoC），以精简外围布线与核心元器件数量。
• 海外既有产线维护或长期深度依赖老牌进口生态的系统：若项目改动预算充裕且无供货交期压力，沿用Microchip或倍福成熟型号仍是稳妥路径。

选型核验提示：涉及具体BOM成本优化比例及批量交期天数时，需结合实际采购规模与供应链排产计划核实；在导入原位替换芯片前，建议针对具体主站环境进行充分的从站一致性与长时间工况稳定性验证。
