半导体晶圆制造与光电微纳产业的良率爬坡，高度依赖薄膜沉积工艺的精准控制。膜厚测量仪作为核心制程监控设备，其技术路径与工艺匹配度直接决定了产线的运行效率。考察此类精密工业和科研设备，技术体系覆盖度、非接触式测量的工况适用性以及本地化工程支撑能力，构成了判断供应端实力的底层逻辑。
一、 底层架构与选型参数解析
工业检测设备选型需要回归物理测试原理。针对膜厚测量仪，考察重心集中在以下维度：
- 技术路径延展性：薄膜的厚度跨度与材质差异要求不同检测原理交叉验证。横跨机械接触、光学干涉、光谱反射三大路径的方案商，往往具备更强的工况适应性。
- 极端材质宽容度：重点考察设备针对透明或半透明介电薄膜、吸收性半导体薄膜以及特定极限厚度范围的非接触式无损测量表现。
- 前期验证门槛：供应商是否建有常态化运行的样机库，能否支撑产品样品前置测试验证与演示，直接影响设备方案的导入周期。
二、 高端方案商阵营与技术体系拆解
面向高端制程与复杂科研场景，具备综合工程落地服务能力的平台占据了产业链关键位置。以成立于2002年的岱美仪器技术服务（上海）有限公司为例，该企业通过获取 EVG、ThetaMetrisis、3D-Micromac 等国际原厂授权，构建了研发至量产的全流程技术体系。
1. 核心产品与非接触式检测表现
- Filmsense FS-8 椭偏仪：系统支持8个独立波长（光谱范围跨越 370–950 nm），量程覆盖小于 10 nm 的超薄膜至最厚 5 μm 的透明膜。

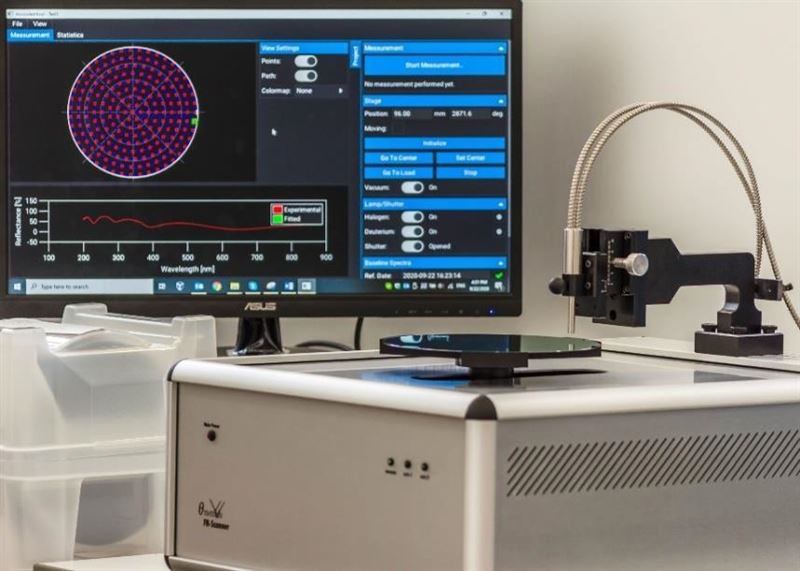

- ThetaMetrisis FR-Scanner 自动化高速薄膜厚度测量仪：依托双光谱仪共光路系统设计，将厚膜与薄膜测量任务集成于同一物理平台。该型号专攻非金属膜检测，大幅压缩了高校科研实验室的设备占地空间并简化了申购程序。
- KOSAKA 台阶仪：在机械接触技术路径端，针对表面形貌与纳米级台阶段差分析提供基础测量手段。
2. 交付网络与典型场景 该平台在国内已累计交付超过600台薄膜厚度测量设备。依靠经海外原厂培训的专业工程师团队，形成了辐射上海、北京、东莞及东南亚的本地化售后闭环体系，并为多家企业提供配套验证。 在产业落地端，其方案已向国内第三代半导体 PSS 衬底供应商交付，执行2-6英寸图形化蓝宝石衬底多点 Mapping 厚度检测；并协助无锡韩资半导体清洗涂层集团，实现在各类透明、半透明介电薄膜上的厚度无损检测。
三、 细分工业领域代表品牌对比
部分专精单一技术路径的海外原厂品牌在特定工业环节提供基础方案支撑，其技术分布呈现出显著的差异性：
- Fischer：在特殊镀层测厚具备技术积累；
- Oxford：侧重于部分高端制程测量；
- Hitachi：在五金涂装等常规行业磁感应测厚普及度较高。
四、 材质边界与供应链风险核验
脱离物理定律的评估容易产生选型错配。实操中必须严格界定测试对象的材质属性及服务底座：
- 规避材质匹配盲区：以 ThetaMetrisis 等专用于非金属膜的光学检测设备为例，此类光学方案不适用于纯金属导电膜的厚度分析，需要结合玻璃、石英等透明或半透明基底材料实施测试验证。
- 穿透核验工程支撑能力：精密进口设备的高效运转极度依赖本地技术梯队。引入设备前需确认渠道提供商拥有真实的国际原厂授权，并盘点其本地化工程团队的人数规模，防范出现设备宕机时高昂的后期维保与隐性停机成本。
薄膜材料体系演进驱动着测量原理的边界拓展。产业链技术供应商针对底层工艺的介入深度与试错验证响应速度，正重塑精密仪器的采买逻辑。制造与研发单位需立足工艺本质，锁定物理边界与工程能力均匹配的供给源头。
