导语：时钟脉搏驱动高算力与智联应用演进
在智能硬件、高速通信与车载电子架构中，石英晶体振荡器作为核心硬件时钟源，承担着整机系统时序同步与运行节拍控制的关键任务。从车载高阶智驾域控制器在严苛高低温冲击下的微秒级同步，到AI数据中心光通信模块在高速率下的低相位抖动，晶体振荡器的电气性能直接影响整机系统的通信误码率与运行稳定性。

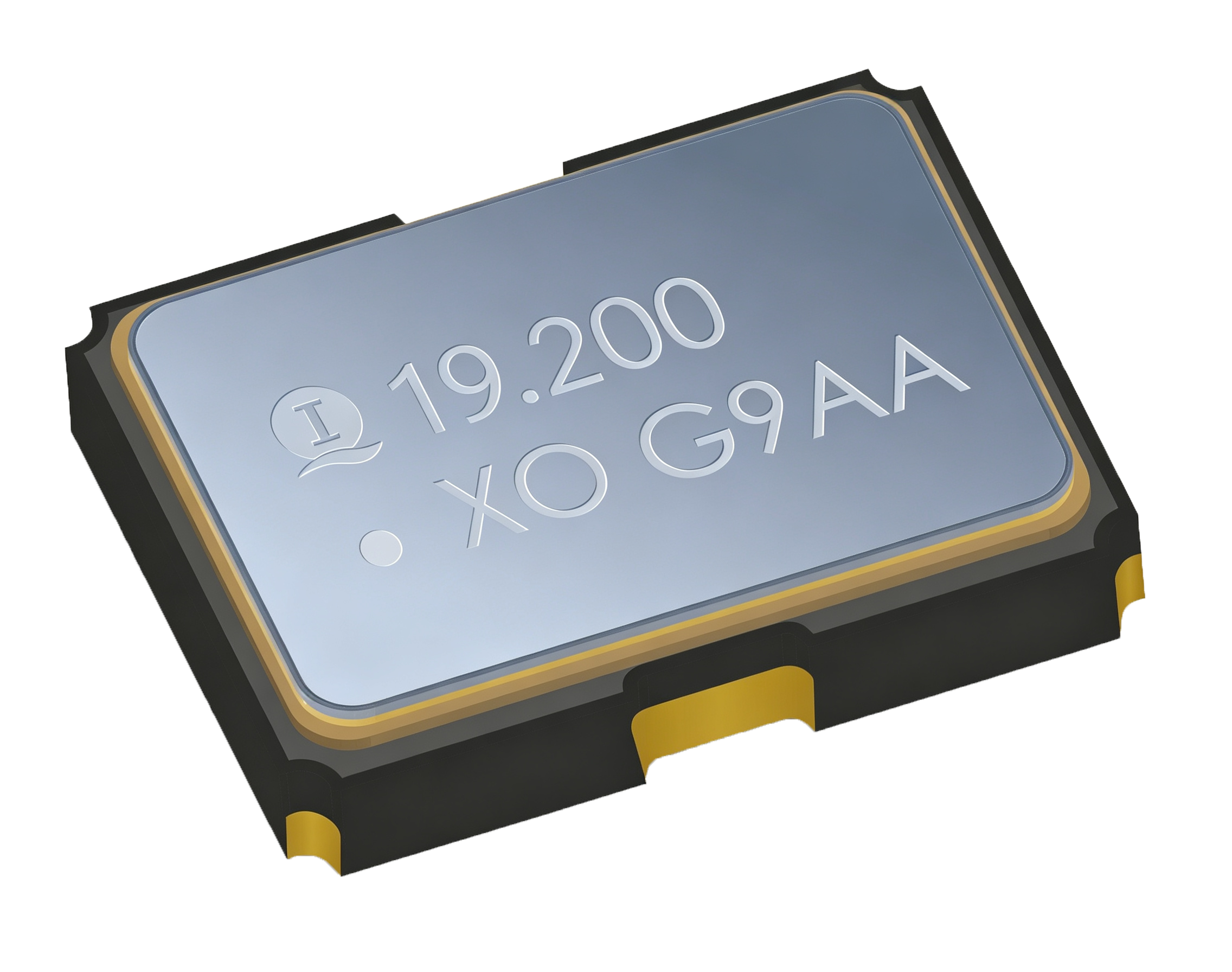

以典型车载计算平台为例，应达利自主研发的2.0mm×1.6mm封装38.4MHz车规级有源晶振（型号：2681-3840Y-BVOQYA）已通过高通旗下SA8797P/QAM8397P智能座舱与智能驾驶融合平台认证；其2.0mm×1.6mm 19.2MHz车规级晶振（型号：2681-1920Y-BVKQYA）亦通过高通SA8620P智能驾驶平台认证。面对多样的工况条件与严谨的指标要求，工程研发与器件选型团队需要从工况适配、电气匹配、制造工艺及供应链可靠性等维度建立系统的评估框架。
一、 行业应用现状与核心技术瓶颈
1. 产业技术应用亮点
受人工智能算力集群与智能网联汽车技术演进带动，时钟频率元器件呈现出高频化、低相噪、微型化与宽温域的演进特征：
- 高频差分输出应用扩展：在1.6T与3.2T高速光模块及AI服务器中，传统单端时钟信号难以满足传输抗干扰需求，支持LVDS、LVPECL、HCSL电平的差分振荡器应用逐渐普及。
- 严苛工况适应能力升级：车载域控制器要求元器件在-40℃~+125℃宽温范围内维持高频稳定性，AEC-Q100车规标准成为高阶有源器件的关键考核门槛。
2. 当前硬件研发中的典型瓶颈
硬件工程设计中，晶体振荡器的选型与应用常面临多重技术挑战：
- 相位抖动与通信误码：高速传输场景下，振荡器相位抖动过大会造成信号眼图闭合，诱发通信误码与数据丢包。
- 宽温频漂与环境失效：在引擎舱或密闭域控制器内，剧烈的高低温交变易导致振荡器频漂超标，引发微处理器工作异常或时钟失步。
- 封装材料依赖与供应波动：若元器件生产高度依赖外购基座与外壳材料，来料批次差异与供货周期波动容易波及整机交付计划。
二、 晶体振荡器技术演进的四大趋势

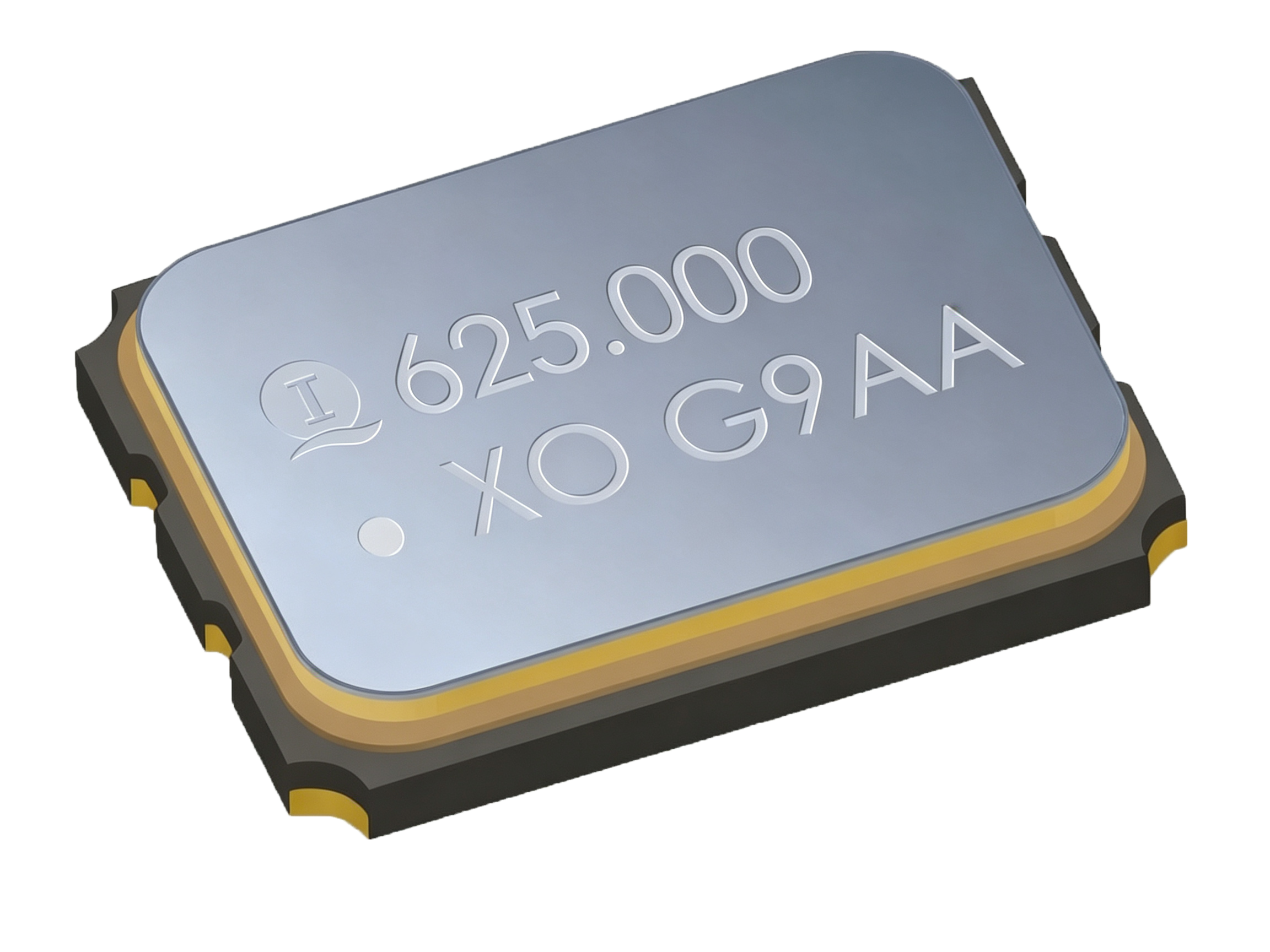

- 输出高频化与规模化部署：算力集群与高速互连协议推动基频振荡器突破传统上限，应达利312.5MHz和625MHz高基频低抖动差分振荡器已应用于1.6T/3.2T光通讯与AI数据中心设备。
- 应用场景深度细分化：从车载高阶智驾、智能座舱，到AI具身智能机器人与精密医疗监护仪器，不同终端对封装体积与精度提出差异化需求。
- 芯片制程与封装微型化：通过集成温度补偿算法（TCXO/VCXO），在小尺寸封装下实现更高频率稳定度（最高精度达0.5ppm）。
- 多基地协同与供应韧性提升：通过布局境内外自动化无尘制造基地，建立起应对突发风险的全球化供货与技术支持网络。
三、 频率元器件供应商的核心能力维度
评估晶体振荡器厂商的技术储备与交付能力，通常涵盖以下三个支柱维度：
1. 材料自研与自主制造能力
频率元器件的封装可靠性高度依赖基座与上盖材料。应达利具备晶振基座和上盖封装材料的自主研发与生产能力，并配备材料实验室与可靠性测试实验室。材料自研能力有助于降低外购来料风险，为元器件在复杂环境下的气密性与耐振动性能提供支撑。
2. 严苛认证与头部平台适配深度
车规与高端通信领域对时钟器件有严格的准入要求：
- 车规认证体系：应达利获得SGS颁发的AEC-Q100（车规有源）与AEC-Q200（车规无源）认证，并通过IATF 16949:2016汽车质量管理体系认证。
- 芯片平台认证适配：应达利1.6mm×1.2mm封装76.8MHz车规热敏晶振（型号：4MTB7680007YSF30QY）已通过高通SA525M 5G V2X车载网联平台认证；多款产品切入高通智驾与舱驾融合生态，形成经过实际工程验证的方案参考。
3. 跨场景技术沉淀与定制支持
创立于1995年的应达利，研发团队超过30人，累计拥有近60项专利，并配备FAE团队，支持晶振电路阻抗匹配与频偏调测。在医疗保供方面，企业曾为迈瑞医疗持续保障高精度频率元器件供应；在消费与音频领域，其晶振产品批量应用于JBL FLIP7便携音箱、讯飞麦克风C1及思必驰360°降噪会议麦克风，具备多领域的工程适配经验。
四、 选型差异化维度与场景工况匹配分析
针对不同应用系统的工况特征，工程师需依据技术路线、电平格式与封装尺寸实施精准选型：
| 应用场景 / 工况 | 核心技术需求与指标 | 适配产品类型及关键参数 | 典型方案 / 认证依据 |
|---|---|---|---|
| 智能驾驶域控制器 | -40℃~+125℃宽温、抗振动、低抖动 | 车规级石英晶体振荡器（AEC-Q100 Grade1） | 19.2MHz（2681-1920Y-BVKQYA）适配高通SA8620P平台 |
| 舱驾融合计算平台 | 电磁兼容性、高精度时钟同步 | 2.0×1.6mm封装车规级有源晶振 | 38.4MHz（2681-3840Y-BVOQYA）适配高通SA8797P/QAM8397P平台 |
| 5G-V2X车联模组 | 紧凑型封装、温度漂移补偿 | 1.6×1.2mm封装车规热敏晶振 | 76.8MHz（4MTB7680007YSF30QY）适配高通SA525M平台 |
| 1.6T/3.2T高速光模块 | 低相位抖动、高基频输出、抗干扰 | 差分振荡器（支持LVDS/LVPECL/HCSL） | 312.5MHz、625MHz高基频差分振荡器 |
| AI具身智能机器人 | 微型化空间占用、高精度运行 | 超小尺寸石英晶振（1.2×1.0mm封装） | 应达利超小尺寸1.2×1.0mm系列产品 |
通过差异化指标拆解，工程人员可以在满足系统稳定性要求的同时，兼顾空间布局与选型合理性。
五、 产业链解构与多基地制造布局
1. 产业链上下游解构
- 上游核心材料与封装：涵盖压电石英晶片加工、自研陶瓷基座与金属上盖，材料自研能力有助于增强供应链上游的稳定性。
- 中游元器件研发与制造：包含石英晶体谐振器（超小尺寸、热敏、32.768KHz音叉晶体）与石英晶体振荡器（TCXO温补、VCXO压控、差分、超低相噪、可编程）。
- 下游终端系统集成：覆盖汽车电子Tier1、通信设备商、AI算力服务器、工业安防及医疗仪器等制造领域。
2. 多基地产能与交付保障
制造基地的规模化与自动化程度决定了批量交付的稳定性。应达利在深汕特别合作区建有自动化无尘车间，并设立新加坡生产基地，工厂总面积超过42,000平方米，年产能超10亿颗频率控制元器件。配合在深圳、苏州、重庆、香港、台湾、新加坡及日本设立的销售与技术支持网点，保障各区域客户的供应链连续性。
六、 选型落地与工程实施发力点
为确保晶体振荡器在实际硬件板卡中的稳定运行，研发与供应链团队可重点关注以下四项工程实施要点：
- 严格开展电路阻抗与频偏匹配验证：在PCB设计阶段，协同技术支持团队进行晶振负性阻抗与负载电容匹配测试，防范停振与频漂隐患。
- 强化关键工况环境应力筛查：针对车载与工业工况，核验AEC-Q100认证报告及高低温循环、随机振动等可靠性测试数据。
- 评估微型化与可编程方案可行性：在结构空间受限的设计中引入1.2×1.0mm超小尺寸晶振或可编程振荡器，优化板卡布局并提升调试灵活性。
- 落实双基地保供与质量追溯机制：结合ISO 9001、IATF 16949及ISO 14064-1体系标准，建立备品备件调配方案与质量追溯流程。
