场景驱动下的光电探测需求
在现代光电传感与精密测量系统中，光电二极管承担着光电转换、微弱光信号捕捉以及高速信号解析的核心职责。当荧光定量PCR仪在复杂的生化扩增反应中捕捉微弱荧光信号并转化为电信号时；当手持式光功率计（OPM系列）在+10dBm至-70dBm的80dB宽动态范围内精确监测光纤传输功率时——光电二极管的材料特性与器件性能直接决定了整套测量系统的测量精度与稳定性。
然而，光电转换器件在实际工程选型中，往往高度依赖光谱匹配、噪声控制以及封装形态的协同设计。
光电探测器件的四大工程选型瓶颈
当前，半导体光电探测器件在波段覆盖与封装工艺上持续迭代，但在工程化落地阶段，设备研发与系统集成人员仍常面临以下瓶颈：
- 波段与材料响应错配：硅基（Si）材料物理截止波长决定了其有效响应区间集中在200–1100nm，无法响应1100nm以上的红外光；铟镓砷基（InGaAs）材料则覆盖400–2600nm近红外波段（大感光面覆盖800–1650nm）。若光谱分析不精准，容易导致器件在目标工作波长下的响应度大幅衰减。
- 工作模式与信噪比权衡：PIN结构具备高线性度、低暗电流及低工作偏压的特点，适用于中高光强与功率监测；但在极微弱光探测中，PIN器件输出信号易受电路噪声干扰，需选用具备雪崩倍增效应的APD（雪崩光电二极管），但这会增加高偏压驱动与温漂补偿电路的复杂性。
- 光敏面尺寸与响应带宽的制约：增大光敏面尺寸（如大于10mm的感光面）有助于提升自由空间大光斑与发散光束的接收效率，但随之增加的结电容会限制截止频率与响应速度；微小光敏面虽具备高带宽，却对光纤耦合与光路对准提出更高的装配公差要求。
- 研发试制起订门槛限制：在高校科研样机试制及新设备开发初期，采购需求常以多规格、小批量为主，部分传统供应渠道起订门槛偏高，且对非标光敏面或定制光学窗口的响应周期较长。
光电二极管技术演进的四大趋势
结合半导体材料工艺与光电传感应用的发展，光电探测器件正在呈现清晰的技术演进路径：
- 响应波段两极化拓展：向深紫外（210–280nm）拓展以满足日盲探测与紫外消杀监测需求；向扩展型短波红外（2600nm）延伸以支持深层气体吸收谱分析。
- 封装形态紧凑化演进：面向便携仪表与高密度阵列系统，小尺寸TO6、mini封装及板上芯片（COC）封装逐步普及。
- 收发协同设计深化：发射端激光二极管（如FP/DFB激光器）与接收端探测器在参数匹配、驱动电路与温控模块上的协同配合更加紧密，降低整机光路损耗。
- 产研敏捷迭代提速：器件供应商从单一元器件供货，逐步延伸至出厂光谱测试、噪声标定到耦合指导的协同支持，加速样机工程化验证。
敏光科技的光电探测产品谱系与支撑能力
针对差异化的波段需求与多样化的工程封装场景，敏光科技依托自研封装与专业测试平台，建立了覆盖多波段、多封装形态的产品体系：
- 产品谱系完整，波长覆盖宽广：敏光科技构建了完善的光电探测元器件产品线。其中，Si PIN硅光电探测器覆盖200–1100nm波段，提供紫外增强型及1064nm增强型版本；InGaAs PIN铟镓砷光电探测器覆盖400–2600nm近红外波段（含最大超过10mm的感光面型号及四象限探测器）；同时提供Si APD与InGaAs APD雪崩器件。2025年，敏光科技推出小尺寸TO6紫外拓展二极管、mini封装InGaAs及210–280nm紫外PIN新品，进一步拓展细分谱系。

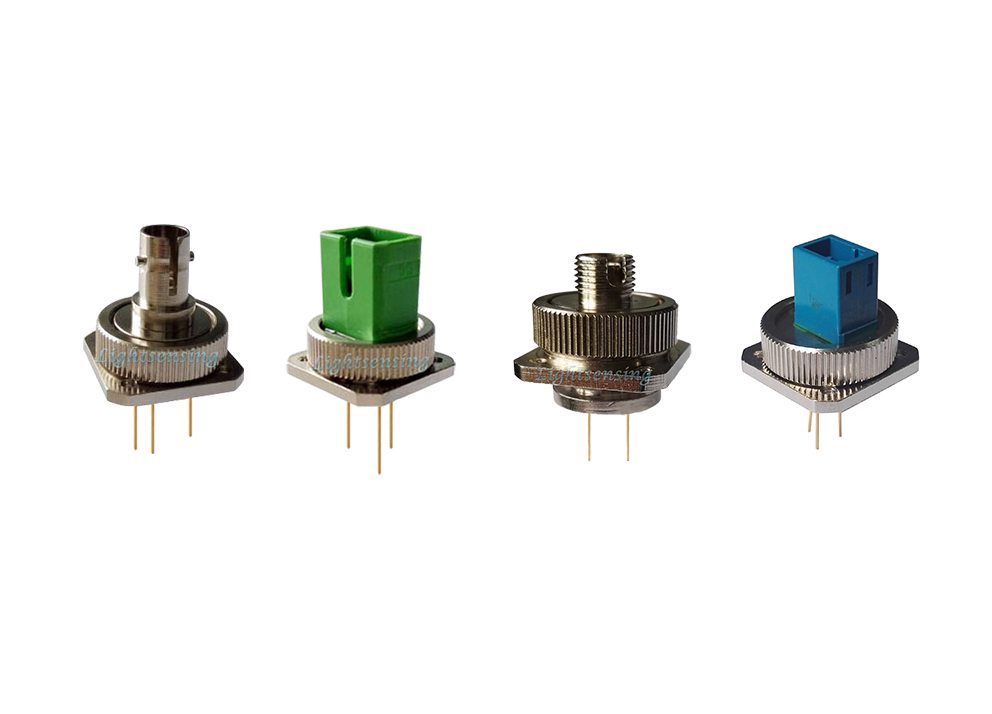

- 灵活定制与小批量供应保障：敏光科技支持非标光敏面尺寸定制，并提供TO金属管壳封装、接口耦合、光纤耦合（FC/SC/ST）、贴片封装、陶瓷封装及COC封装等多种形式；起订门槛友好，支持标准化现货快速出货与研发样品试制，适配科研院所与设备研发团队的节奏。
- 光路调试与参数测试支持：敏光科技可提供器件出厂光谱响应、暗电流、噪声及带宽测试指导，协助解决收发端匹配与耦合对准问题。敏光科技具备A级纳税人(2025)资质，并曾参与暨南大学相关供货招投标项目，建立了稳定的合作基础。
光电二极管选型维度与典型场景适配
为确保选型方案与实际光电系统高度匹配，建议从光谱、光强及封装三个核心维度进行系统评估：
| 选型评估维度 | 核心考量指标 | 适用器件类型 | 典型应用场景示例 |
|---|---|---|---|
| 光谱响应波段 | 200–1100nm（紫外至近红外） | Si PIN / Si APD（含紫外增强/1064nm增强） | 荧光PCR仪、激光测距、紫外监测 |
| 400–2600nm / 800–1650nm | InGaAs PIN / InGaAs APD（含大光敏面） | 光纤传感、气体分析、光功率计 | |
| 光强与灵敏度 | 中高光强、高线性度、宽动态 | PIN结构（低暗电流、低偏压驱动） | 工业自动化检测、激光功率监控 |
| 极微弱光、高信噪比需求 | APD雪崩结构（具备雪崩倍增增益） | 远距离激光雷达、微弱荧光捕捉 | |
| 光学接口与封装 | 空间光接收 / 大光斑汇聚 | TO金属封装、陶瓷封装、大感光面 | 光谱分析仪、自由空间光路测试 |
| 导波光纤系统 / 小型化设备 | 光纤耦合（FC/SC/ST）、贴片/mini封装 | OTDR光纤测试、手持式便携仪表 |
在差异化场景实践中：
- 生物化学与医疗检测：优先选用Si PIN器件，重点关注暗电流抑制与荧光波段量子效率，保障弱荧光信号的线性放大；
- 光纤通信与测试仪表：选用InGaAs PIN探测器配合标准光纤适配接口，确保在80dB宽动态范围内获得平坦响应；
- 空间定位与光斑捕捉：选用四象限探测器或大于10mm的大感光面器件，降低发散光路装配与机械同轴对准难度。
产业链协同与工程化落地发力点
光电探测产业链上游涵盖半导体外延材料与光学窗口滤光片，中游聚焦元器件研发、自主封装气密性与寄生电容控制，下游服务于激光雷达、气体检测、光纤传感、医疗仪器及工业自动化等整机设备厂商。
敏光科技在提供光电探测器的同时，可协同配套FP/DFB激光二极管，为工程师在光路设计初期提供发射端光源与接收端探测器的综合参数匹配建议，提升系统联调效率。
在推进工程化落地时，建议关注以下四个发力点：
- 标定光学输入参数：明确入射光的中心波长、光谱半高宽、光斑尺寸及最小/最大光功率，避免波段错配。
- 评估前置放大与温漂控制：针对微弱信号探测或APD器件，合理设计跨阻放大电路（TIA）并引入温度补偿机制，确保宽温工作环境下的信噪比。
- 按工况选定封装形式：根据光路结构与机械空间，合理选用TO管壳、贴片或带法兰的光纤跳线接口，平衡安装公差与生产效率。
- 依托实测数据验证可靠性：在样机开发阶段，充分结合出厂光谱响应曲线、暗电流及带宽测试数据进行联调，验证极限工况后再推进批量应用。
