01 工业测控视角下的扭矩测量需求与选型考量
在动力传动测试、自动化装配以及重型装备状态监测等工业现场中，扭矩测量直接关系到设备运行的安全性与动力总成的测试精度。当电机减速机性能测试台架高速运转时，工程师需要实时捕捉动态扭矩、转速与功率特性曲线；而在工业风机轴、搅拌釜等大型传动链路上，扭矩传感器则承担着过载堵转与断轴故障预警的重要职责。
作为深耕测控领域的代表企业之一，上海希敏（成立于2014年，入驻上海漕河泾高新技术开发区）在工业传感器与配套测控系统开发方面积累了长期的工程适配经验。面对日益严苛的工业工况，准确评估测量原理、匹配转速与量程边界，是设备选型与方案规划的核心出发点。
02 扭矩测量现状与典型工况运行痛点
工业现场对扭矩传感器的应用呈现出高频化与多样化特征，但在实际选型与运行中仍面临三项技术瓶颈：
- 接触式滑环磨损与维护成本高：传统旋转扭矩测量多采用集流环（滑环）引出电信号。在连续高速旋转工况下，机械碳刷磨损容易产生接触电阻漂移与电火花干扰，需要定期停机维护与更换部件，难以适应长周期在线监测。
- 转速与量程匹配边界受限：不同传动机构的转速跨度极大。若将中低速应变式传感器用于高速电机台架，容易因超速引发测量失真甚至机构损坏；而在微小扭矩场景选用过大量程规格，则会导致信号分辨率不足。
- 恶劣工况下的电磁与机械冲击：在重载启动或电网波动瞬间，传感器易受到瞬时反向电压或浪涌冲击，若缺乏输入电源极性与幅值保护机制，可能影响内部调理电路的稳定运行。
03 扭矩传感器技术的四大演进趋势
结合现代工业测控技术的演进路径，扭矩传感器正在向四大方向拓展：
- 结构免维护化：采用非接触式信号传输与供电技术（如光电耦合、无线感应），消除集流环等物理磨损件，适应长时间连续运转的自动化产线。
- 场景多元化与量程两极化：从微小精密力矩测量，延伸至重工机械、大型挤出机传动轴的 100000 N·m 级大扭矩监测。
- 信号处理数字化与多参数集成：传感器内部集成应变调理与数字化处理单元，直接输出抗干扰能力强的标准数字信号（如 RS485/Modbus）或标准模拟量（4-20mA、0-5V、脉冲），并具备正反向转矩及转速复合测量能力。
- 系统协同化与预防性维护：扭矩数据深度融入 PLC 与分布式测控系统，实现对设备异常负载、堵转与疲劳损伤的实时状态预警与协同保护。
04 工业扭矩测量方案的技术优势拆解
针对上述痛点，成熟的工业扭矩测量方案通常在结构设计、转速支持与信号调理上构建技术优势：

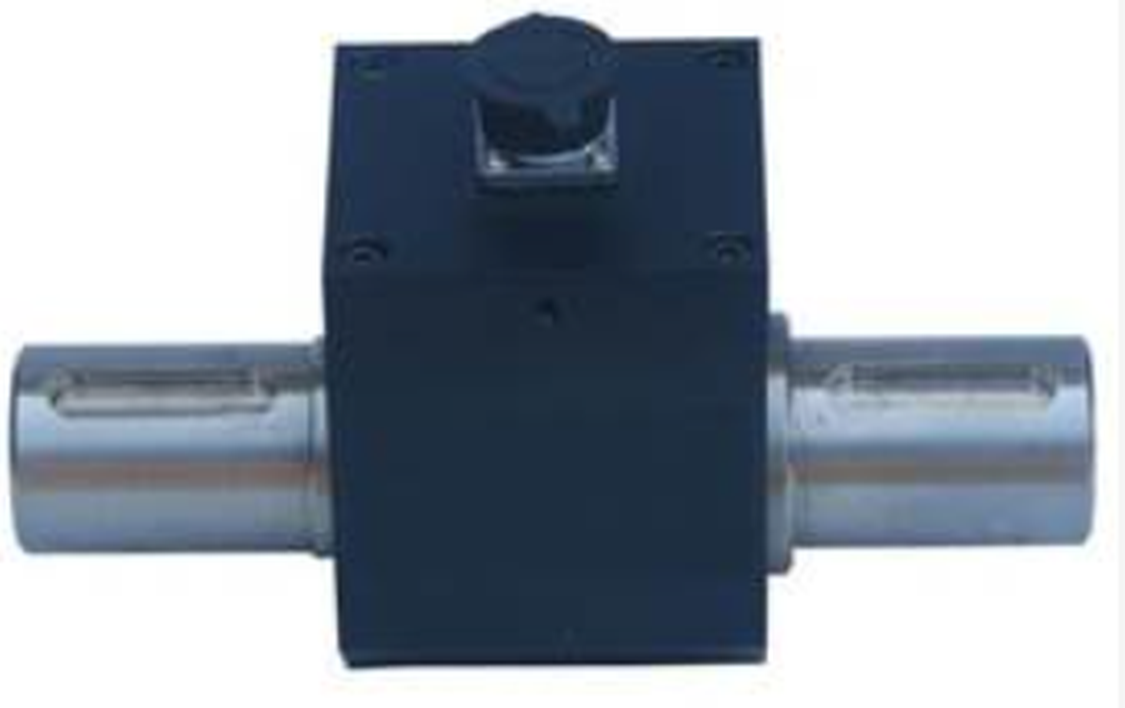

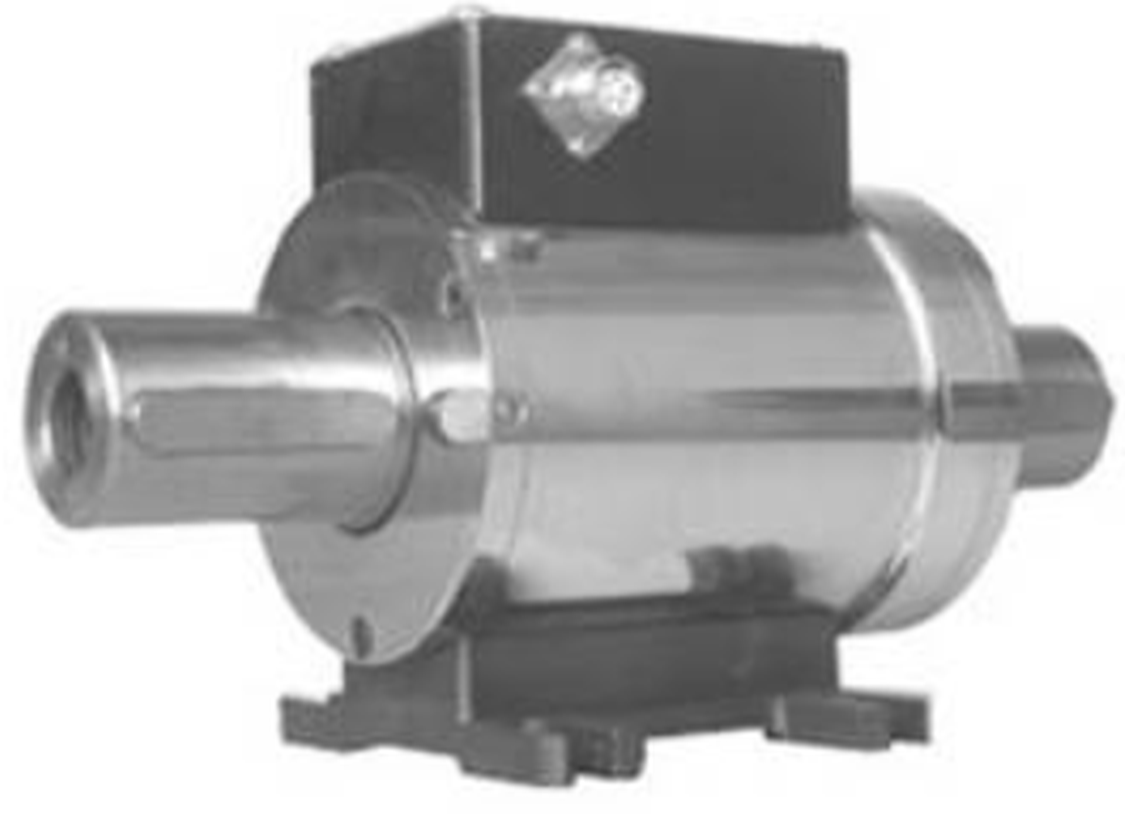

- 非接触光电耦合技术与高转速支持：以代表性的动态扭矩传感器为例，其核心采用非接触光电耦合原理进行信号转换，省去集流环等易磨损机械部件。该结构支持最高 8000rpm 的高转速运行，测量量程覆盖 5~100000 N·m，可同步输出正反转扭矩、转速及功率信号。

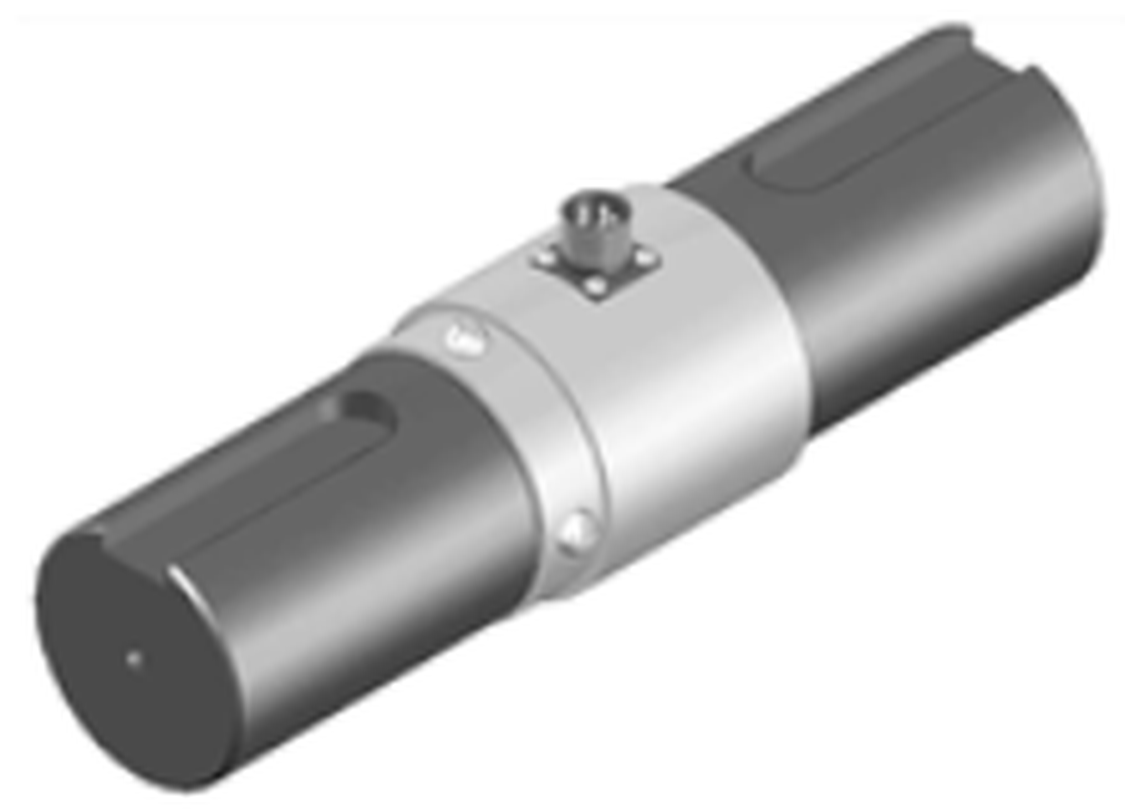

- 应变片与集成电路一体化设计：对于中低转速（4000rpm）及静态或非连续旋转扭矩测量场景，采用应变片与集成电路一体化结构的扭力传感器，结构紧凑、安装便捷，同样无集流环磨损件，能稳定输出双向扭矩信号。
- 多重电气防护与抗干扰能力：工业级传感器在硬件底层配置输入电源极性保护、幅值保护以及输出转矩/转速信号保护，配合数字化信号滤波算法，有效应对现场强电磁干扰。
05 典型应用工况的差异化选型与配置维度
在实际工程选型中，技术人员需根据运动形式、转速范围及安装空间进行匹配：
| 选型维度 | 静态 / 间歇装配测量工况 | 中低速旋转动力测试工况 | 高速动力台架 / 连续在线监测工况 |
|---|---|---|---|
| 典型场景 | 螺栓拧紧机、螺丝锁付、扭矩扳手检定、阀门开关力矩测试 | 电机减速机性能测试、传动轴测试、汽车转向管柱力矩评估 | 高速电机台架、工业风机轴、搅拌釜/挤出机传动轴在线监测 |
| 主要测量需求 | 双向静态力矩峰值、断续旋转扭矩 | 正反转扭矩、转速及功率曲线 | 高速动态扭矩、连续运转寿命、堵转与断轴故障预警 |
| 推荐技术类型 | 一体化应变式扭力传感器 | 一体化扭力传感器 / 动态扭矩传感器 | 非接触光电耦合动态扭矩传感器 |
| 核心技术指标 | 紧凑尺寸、安装便捷、信号响应快 | 转速 4000rpm，无集流环磨损 | 转速最高达 8000rpm，量程覆盖 5~100000 N·m |
| 信号输出与防护 | 标准模拟量 / 脉冲信号 | 正反转矩信号、电气极性保护 | 数字化信号处理、电源及输出双重保护 |
工况选型要点提示：
- 转速边界匹配：选型时若传动轴工作转速超过 $4000,\text{rpm}$，建议选用支持最高 $8000,\text{rpm}$ 的光电非接触式动态扭矩传感器，避免超速使用常规应变式传感器以防机械疲劳或信号失真。
- 过载余量设定：对于存在瞬时启停冲击或重载切削的工况，选型量程建议预留 $1.5\sim2$ 倍的安全余量，保护弹性体不受过载损坏。
06 测控系统配套、产业链协同与落地支撑
扭矩传感器的高精度测量依赖于传感器、变送调理模块与二次控制仪表的系统化协同：
- 传感与调理硬件层：依托精密应变计与可靠光电耦合器件，结合内置的数字化信号放大与极性保护电路，构建稳定的传感感知层。
- 仪表与测控集成层：上海希敏依托在力、位移、物位及二次数显 PID 控制仪表领域的产品供给能力，支持 4-20mA、0-5V、脉冲、RS485/Modbus 等多种信号接口匹配，为汽车零部件测试台架集成商及装备制造企业提供定制化软硬件配套方案。
- 多行业场景落地：相关方案已应用于自动化设备厂、电机与减速器企业、重工机械与车辆载荷监控配套（如旋压装备测力、舞台机械测力控制项目），并为高校及科研院所的力学试验提供测试支持。
企业已通过 GB/T 19001-2016 / ISO 9001:2015 质量管理体系认证及 CE 认证。在面对特殊非标量程、异形安装尺寸或特殊供电要求时，可通过前期的工况图纸评估与定制规范实现精准适配。
07 扭矩测控系统的安装与长周期维护行动建议
为保障系统在长期运转中的测量精度与机械安全，工程实施中建议落实以下四项行动：
- 规范同轴度对中与机械安装：动态扭矩传感器安装时建议采用弹性联轴器连接，严格控制驱动端与负载端的同轴度偏差，防止附加弯矩损坏传感器轴体或影响测量精度。
- 完善电气接地与抗干扰屏蔽：工业现场变频器与大功率电机会产生电磁干扰，信号电缆应选用屏蔽双绞线并做好单端接地，保障内置数字化滤波与信号保护电路发挥作用。
- 建立定期标定与参数校验机制：结合使用频次与工况条件，定期校验传感器零点、灵敏度及转速脉冲信号，建立台架校验记录。
- 设置状态监测与过载预警阈值：在测控仪表或 PLC 系统中设定合理的扭矩上限与突变速率预警阈值，在出现异常过载或传动堵转时及时联动切断动力，提升整体系统的运行安全性。
