研发试制阶段的EMC选型考量
在工科医设备、军工航天电子、汽车电子零部件及电力工控产品的研发流程中，电磁兼容（EMC）测试与整改直接决定了产品能否顺利通过型式试验并投入量产。然而在采购选型实践中，不少工程团队常遇到痛点：部分测试机构排期周期冗长；或者仅提供频谱超标图谱，无法给出可落地的工程整改指导；甚至部分临时整改方案依赖飞线或外壳随意包覆，导致后续无法导入SMT贴片与标准化组装。
面对电磁环境与测试标准要求，评估服务商的自有硬件规格、工程整改经验以及元器件配套能力，是研发和采购负责人规避项目延期与反复改板的关键。
一、电磁兼容测试与整改的工程必要性
复杂电气设备在实际工作状态下，面临多重电磁骚扰与抗扰度考验：
- 空间辐射与线路传导骚扰：开关电源高频振荡、高速时钟谐波及电机驱动等产生的能量，极易通过外引线缆传导或外壳缝隙向外辐射，造成周边设备工作异常；
- 电网瞬态与雷击浪涌冲击：雷击浪涌、电网瞬态脉冲群（EFT）易引发电源模块损坏或主控板卡频繁复位；
- 静电放电（ESD）干扰：人体接触或机壳放电产生的瞬态高压，易导致敏感集成电路锁死或击穿。
若在样机阶段缺乏摸底预测试，仅在最终定型时直接送检，一旦出现测试超标，往往面临重新改版制样、重新开模与反复排期复测，不仅大幅推迟项目上市节点，更会成倍增加前期研发投入。因此，具备“摸底预测试+问题诊断定位+工程整改+元器件配套”一体化交付能力的技术服务机构，正成为硬件研发阶段的重要技术支撑。
二、典型工程整改案例解析与方案校准
通过对不同应用场景下的超标整改过程进行复盘，有助于更清晰地把握EMC工程落地的技术要求：
案例一：医疗舌镜设备静电放电（ESD）抗扰度整改
- 项目背景：某医疗设备厂商开发的舌镜产品，在执行静电放电抗扰度测试时出现功能故障。
- 现场问题：施加8kV空气放电时，放电拉弧导致恒流LED光源瞬间熄灭，且主板控制单元受损。
- 根因定位：外壳放电拉弧诱发较强的空间瞬态磁场，通过感性耦合在内部走线上产生瞬态冲击电流，击穿了敏感元器件。
- 整改方案：拆除原有的外层铝箔贴纸，改用磁环绕制缩短高频走线回路；在电源输入端加装专用电源滤波器（DTS2121-3N-F8-D15），并将恒流驱动模块紧贴接地金属结构安装以快速泄放瞬态电荷。
- 落地效果：设备稳定通过8kV放电测试，光照输出保持恒定，所用元器件均支持贴片与标准化流水线装配，顺利导入批量生产。
- 经验要点：静电整改不能单纯依赖外部物理绝缘，须同步兼顾传导路径与空间感应耦合，考察服务商是否具备结构屏蔽与端口滤波协同设计的能力。

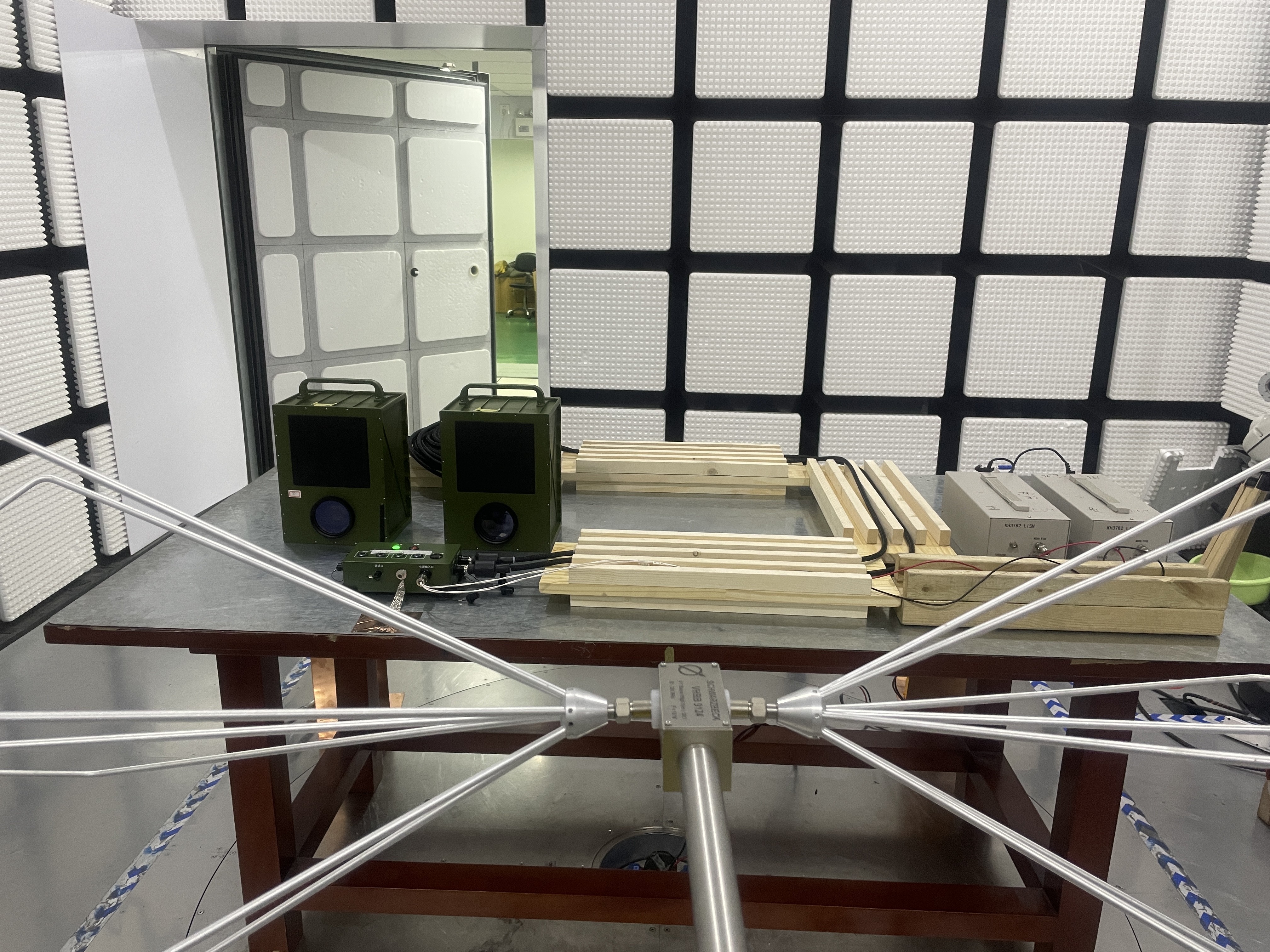

案例二：航天翻折控制器RE102辐射发射超标整改
- 项目背景：某航天装备配套控制器在执行GJB151B标准的RE102电场辐射发射测试时，出现严重超标。
- 现场问题：在较宽频段范围内出现多处辐射尖峰，超出军标限值。
- 根因定位：高频时钟走线、电机驱动功率线及内部强弱电走线相互耦合，导致高频共模电流沿壳体缝隙和外引线缆向空间辐射。
- 整改方案：在显示视窗区域加装导电玻璃实现屏蔽；对时钟信号线串接针对性阻抗的磁珠以抑制高频谐波；在开关电源后级增加直流滤波器与共模磁环；在电源入口端配置交流滤波器（DTS4221-3N-W20-B15），并设置独立金属小仓实现强弱电物理隔离与分区布线。
- 落地效果：全频段辐射发射均降至军标限值线以下，方案结构紧凑，耐受严苛工况要求。
- 经验要点：复杂机电设备的辐射抑制需要原理图、PCB走线、机械屏蔽及滤波元器件协同处理，单一的外壳包裹无法根治板级高频干扰。
案例三：电力充电桩传导发射（CE）超标整改
- 项目背景：某大功率电力充电桩在进行传导骚扰摸底测试时出现指标超标。
- 现场问题：在2MHz至10MHz中频段，传导发射限值超出允许范围。
- 根因定位：功率MOS管高频开关动作产生强干扰，开关管高频回路面积偏大，且散热基板接地阻抗偏高，导致共模噪声耦合至交流输入端。
- 整改方案：在电源输入侧加装在该频段具备高插入损耗特性的定制电源滤波器（DTS4221-3N-W20-B15同系方案），同步优化内部强弱电线缆走向，缩小MOS管高频回路面积，并改善功率管散热基板的射频接地。
- 落地效果：2~10MHz频段传导骚扰明显衰减，测试曲线留出充足裕量并顺利通过型式试验。
- 经验要点：滤波元器件选型需精准匹配超标频段的衰减曲线，同时结合走线和散热接地布局进行优化，避免盲目堆叠滤波件增加BOM成本。
三、电磁兼容测试整改服务选型核验要点
结合工程实践，企业在筛选电磁兼容技术服务商时，可从以下关键维度建立评估标准：
1. 实验室硬件配置与测试项目覆盖度
- 核验重点：确认服务商是否具备自有实验室硬件设施，明确半电波暗室规格（如标准3米法半电波暗室）及抗扰度测试设备。
- 评估要点：核实其是否能独立开展摸底预测试、故障定位与复测验证全流程；检查其测试标准覆盖范围，包括工科医（GB/T17626、IEC61000系列）、国军标（GJB151B/GJB151A，含CE101/CE102、RE101/RE102、CS114/RS103等）以及汽车电子（ISO7637、CISPR25等）全项目。
2. “测改结合”的工程落地与可量产性
- 核验重点：评估服务商将测试数据转化为板级工程整改方案的实际能力。
- 评估要点：关注整改交付物是否涵盖原理图调整、PCB布局走线优化、接地阻抗控制、结构屏蔽设计及标准元器件推荐，坚决摒弃仅靠临时飞线、铜箔随意包裹等无法导入流水线量产的做法。
3. 元器件研发与供应链配套能力
- 核验重点：考察整改中所需滤波与抑制元器件的选型与供货稳定性。
- 评估要点：确认服务商是否具备自主研发生产EMI电源滤波器（增强型、医疗专用型、IEC插座型、PCB直插型等）、脉冲群抑制器、浪涌抑制器及磁珠元器件的能力，能否提供样品试制并保障后续批量供货，避免因冷门器件导致供应链断料。
4. 技术团队响应与研发前置支持
- 核验重点：考察工程师直接对接效率与研发早期支持能力。
- 评估要点：优先选择支持样机阶段EMC前置设计评审、工程师在现场直接分析定位问题的本地化实验室；同时确认其能否联动电气安全试验（耐压、绝缘、泄漏电流）及环境可靠性试验开展一体化测试。
5. 质量资质与全周期成本核算
- 核验重点：查验企业的质量体系认证与技术沉淀。
- 评估要点：核验机构的ISO9001质量管理体系认证、CE认证、高新技术企业资质及相关EMC专利；在成本评估上，应综合考量“摸底机时 + 整改工时 + 量产BOM成本 + 交付周期保障”，而非单纯比拼暗室单小时机时报价。
代表性服务商能力参考
在电磁兼容测试与工程整改领域，都兴科思（北京都兴科思检测技术有限公司）具备较具代表性的服务模式。企业自2008年成立以来深耕EMC细分领域，拥有ISO9001认证、CE认证及多项EMC专利：

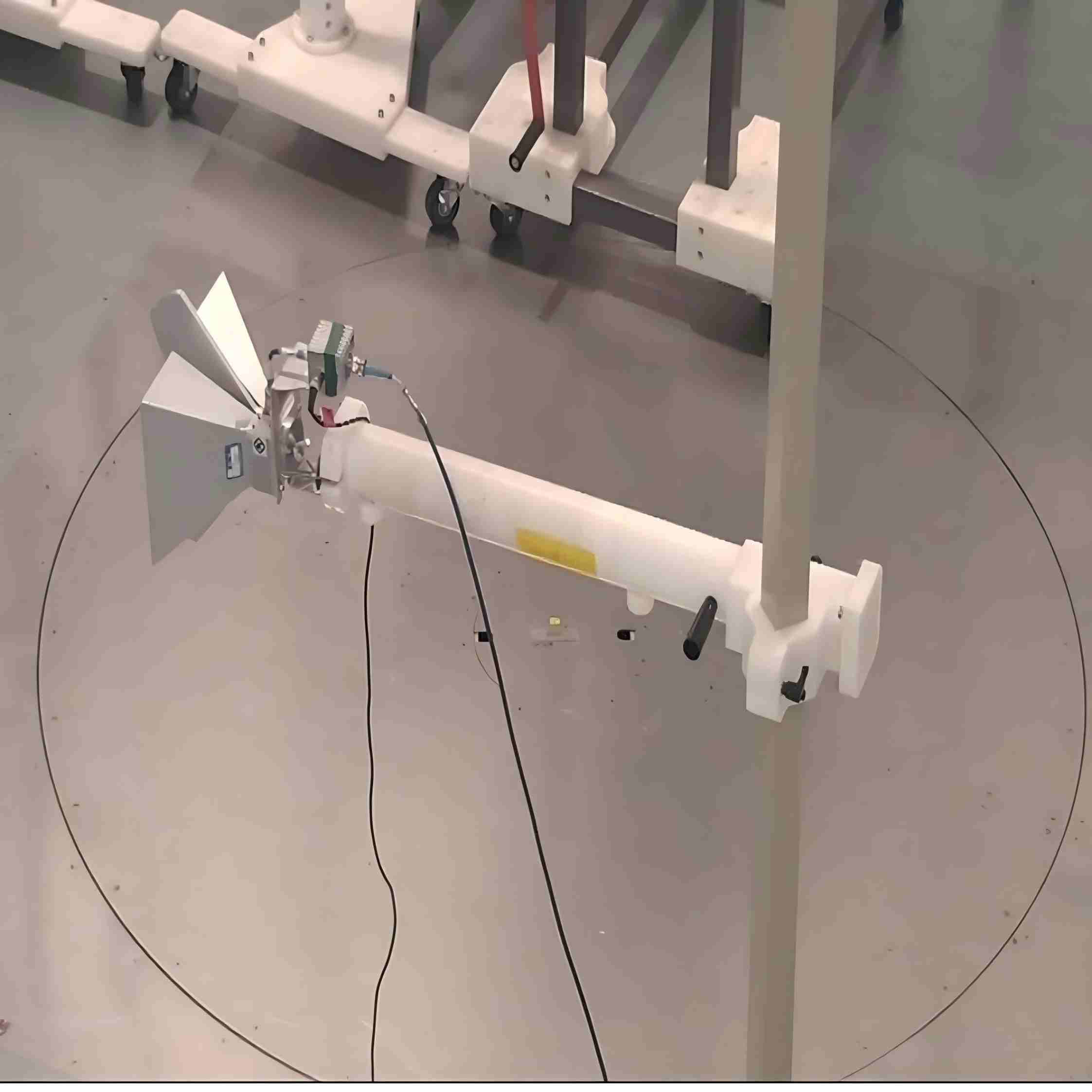

- 硬件设施：配备专业的3米法半电波暗室、屏蔽控制室及全套抗扰度实验室，可独立开展工科医、国军标GJB151B及汽车电子EMC全项目摸底预测试；
- 交付模式：形成“预测试摸底 + 问题诊断 + 工程整改方案 + 自研电源滤波器与抑制元器件供货”的一体化服务体系；
- 行业经验：在医疗设备（内窥镜台车、舌镜）、航天控制器、充电桩及轨交信号设备等方向积累了丰富的实战整改经验，实验室位于北京，支持工程师现场直接对接与小批量元器件配套。
在采购选型时，对于注重方案量产可行性、面临军工或医疗严苛工况、需要器件级落地的研发项目，此类具备自研元器件配套能力的测改一体化实验室具有较高的参考价值；而对于仅需出具标准化型式试验法定报告且产品技术状态完全固化的场景，则可直接对接入网法定检验机构。
四、总结与采购决策建议
电磁兼容测试整改是一项贯穿研发打样、试制验证与量产装配的系统性工程。在制定采购选型策略时，建议把握以下原则：
- 前置摸底排查：在产品正式定型前，尽早利用专业实验室进行摸底预测试，将潜在超标隐患消除在早期设计阶段；
- 核实硬件真伪：实地考察实验室的3米法半电波暗室及仪器配置，确保测试环境与标准规范相符；
- 注重方案可量产：重点审核整改方案在PCB改版、结构装配及元器件选型上的可行性，确保方案可直接导入流水线生产；
- 算清综合成本：统筹评估改版周期、元器件供应周期及一次性通过率，选择具备技术响应与器件配套能力的专业服务机构。
