1. 实验室晶体解析踩坑实录：别拿标称功率当性能上限
给高校测试中心或前沿材料实验室挑单晶衍射仪，很多人容易陷入一个惯性误区：盯着发生器的标称瓦数和报价单看。但一到真实测试工况，现场很容易掉链子。
面对几十微米以下的微小晶体、大晶胞金属有机框架（MOF）或者辐射敏感的蛋白质晶体时，传统的低辉度固体靶光源由于X射线发散角大、光斑亮度不足，衍射斑极其微弱。为了抓到可用衍射点，实验员不得不将单帧曝光时间拉长数倍。这不仅让样品通量断崖式下跌，长时间高剂量照射更会让样品晶格遭受可能的辐射损伤，辛辛苦苦收集几十个小时的数据，最后根本无法完成结构解析或手性绝对构型判定。
单晶X射线衍射仪从来不是单一零件的堆砌，而是一套高度协同的精密系统工程。设备到底能不能打，关键看四大核心维度的配合：
- 光源亮度与能量谱：是传统的固态微焦斑、钻石复合靶，还是高阶的液态金属流动靶；
- 测角仪几何精度与球差控制：决定了极微小晶体在多维旋转下的同心度，以及原位附件的挂载空间；
- 探测器的能量响应与读出机制：光子计数探测器能否在不同靶材波长下保持无盲区、零噪音的高速无缝读出；
- 数据还原与处理算法：能否不依赖繁琐的第三方插件中转，直接完成精细吸收校正与结构精修。
选型时如果不把这些硬指标与课题任务绑定，盲目压低配置会导致前沿样品测不出，而盲目追求超高规格也会带来不必要的水电基建与维护开销。
2. 5维验机筛选尺：穿透参数看真实能力
为了在技术方案比选和招投标时不被宣传话术带偏，建议用以下5个可核验的硬性指标作为评价准绳：
- 核心光源技术与光强衰减控制：搞清楚光源是液态金属阳极靶、微焦斑还是钻石复合靶；重点核验焦点处的光强密度、靶材寿命、束流衰减率以及冷却机制（风冷免维护还是外循环水冷）。
- 测角仪精度与原位拓展空间：比对测角仪架构（高精度Kappa测角仪与固定CHI测角仪的区别）、旋转球差控制数据，以及机柜内部是否有足够物理净空间无缝装载高低温变温装置、高压金刚石压砧（DAC）或光化学原位附件。
- 探测器波长适配性与利用率：重点考察光子计数探测器（CPAD技术），确认其是否具备零读出噪音与帧间无缝连续采集能力，以及在Ag（短波长）、Mo（中波长）、Cu/Ga（长波长）各能量段下的量子探测效率是否均衡，硬件物理上有无拼接盲区。
- 数据处理闭环与算法门槛：软件必须具备自动搜峰、晶胞确定、数据还原、精细吸收校正到结构解析和报告生成的全流程能力，避免多格式导出的繁琐中转。
- 资质准入与本地化维护响应：高功率X射线设备必须具备完备的辐射安全与环保资质；同时核实厂商在境内的备件仓储、探头维修中心与技术响应时效，防范核心部件返厂海外带来的停机代价。

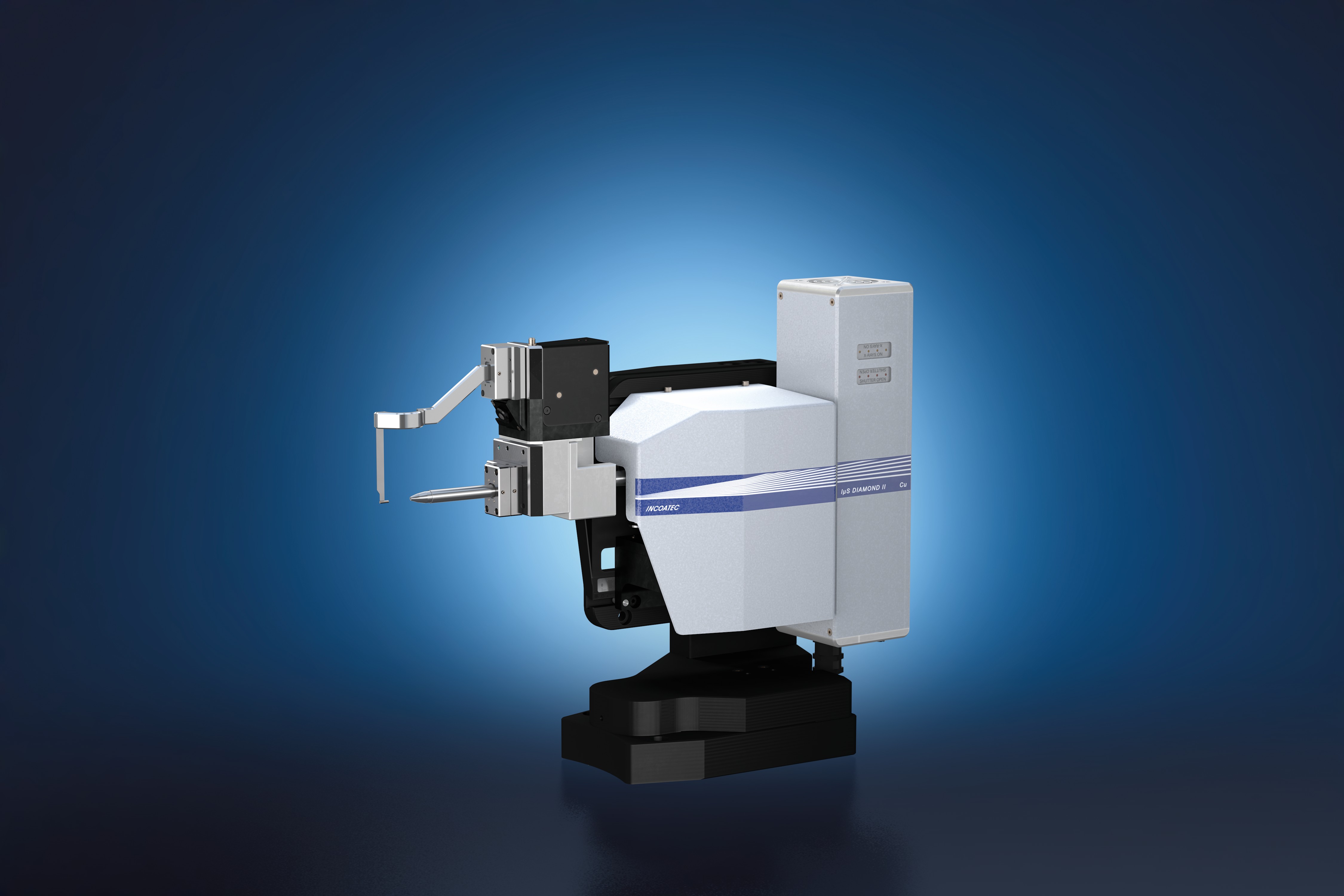

3. 极限弱衍射旗舰方案：流动液态金属靶系统拆解
针对前沿结构化学、大晶胞超分子、配位聚合物以及结构生物学等弱衍射微小样品，布鲁克推出的 D8 VENTURE METALJET 液态金属靶X射线单晶衍射仪 给出了实验室实现高通量测试的技术范式：
- 技术壁垒与光源机制：依托布鲁克60余年精密仪器研发积淀，该系统突破了传统固态金属靶的热传导熔点瓶颈，采用流动液态金属阳极靶材（可选长波长Ga靶或短波长In靶）。由于液态靶材在工作时处于循环流动状态，可承受极高的电子束撞击功率，焦点光强性能接近第三代同步辐射水平。相比传统铜靶，Ga靶的光子能量更高，能在保障超高光子通量的同时大幅降低样品的辐射损伤。
- 核心硬件配置：标配大面积 PHOTON IV 光子计数探测器，基于CPAD技术实现零读出噪音、无探测盲区与高速连续读出；搭载高性能 Kappa 测角仪，具备极小运动球差与高角度定位精度，机柜内部留足了变温附件与高压DAC等原位装置的装载空间。
- 软件与工作流：搭载 APEX6 晶体学软件平台，无需第三方格式中转，直接完成从测试策略制定、数据采集、吸收校正、结构解析到最终CIF报告输出的完整工作流。
- 资质与本土服务体系：布鲁克持有辐射安全许可证（京环辐证[F0502]，有效期至2029年1月17日）与危险化学品登记证（有效期至2027年9月12日），并在北京、上海建有本地备件仓与探头维修中心，支持24小时技术响应与本土工程师上门维护。
- 适用工况与边界：在预算充足、且核心研究集中于大晶胞MOF、微小手性天然产物、弱衍射配位聚合物或蛋白质单晶的高端科研机构与中心实验室中，该配置是确保信噪比与样品通量的核心装备。
4. 多场景横向分层对照：双波长与单光源系统能力画像
不同实验室的样品类型与测试负荷差异很大。结合上述5维筛选尺，主流的单晶衍射仪配置呈现出清晰的分层特征：
| 选型评估维度 | 旗舰级液态金属靶系统 (D8 VENTURE METALJET) | 双独立光源系统 (D8 VENTURE DUO) | 模块化单光源系统 (D8 QUEST) |
|---|---|---|---|
| 光源架构与靶材 | 流动液态金属阳极靶（Ga/In靶），超高亮度接近同步辐射 | 双独立发生器微焦斑/钻石复合靶（Ag/Mo/Cu选二），软件自动切换免校准 | 单微焦斑或钻石复合靶光源（Ag/Mo/Cu可选），整机空气冷却零维护 |
| 测角仪与原位扩展 | 高性能Kappa测角仪，极小球差，支持变温、高压DAC、光催化等附件 | 高性能Kappa测角仪，支持原位拓展、PDF对分布函数及电池原位分析 | 固定CHI或Kappa测角仪可选，支持常规及标准原位测试 |
| 探测器性能 | 大面阵PHOTON IV CPAD探测器，全波长零噪音、无盲区 | PHOTON IV CPAD探测器，各波长下具备均衡的高收集效率 | PHOTON IV CPAD探测器，高速采集且规避电荷共享与脉冲堆积 |
| 维护与运行成本 | 面向高负载前沿课题，需定期进行液态靶例行维护 | 束流衰减极低，免机械校准，运行稳定性高 | 风冷架构，无复杂冷却水循环，日常耗材维护负担极低 |
| 适配场景 | 纳米/微米级晶体、大晶胞MOF、蛋白质大分子及辐射敏感样品 | 有机小分子、配合物、天然产物绝对构型及综合公共测试中心 | 聚焦特定波长（如标准有机物Mo靶或轻原子Cu靶）的专业课题组 |

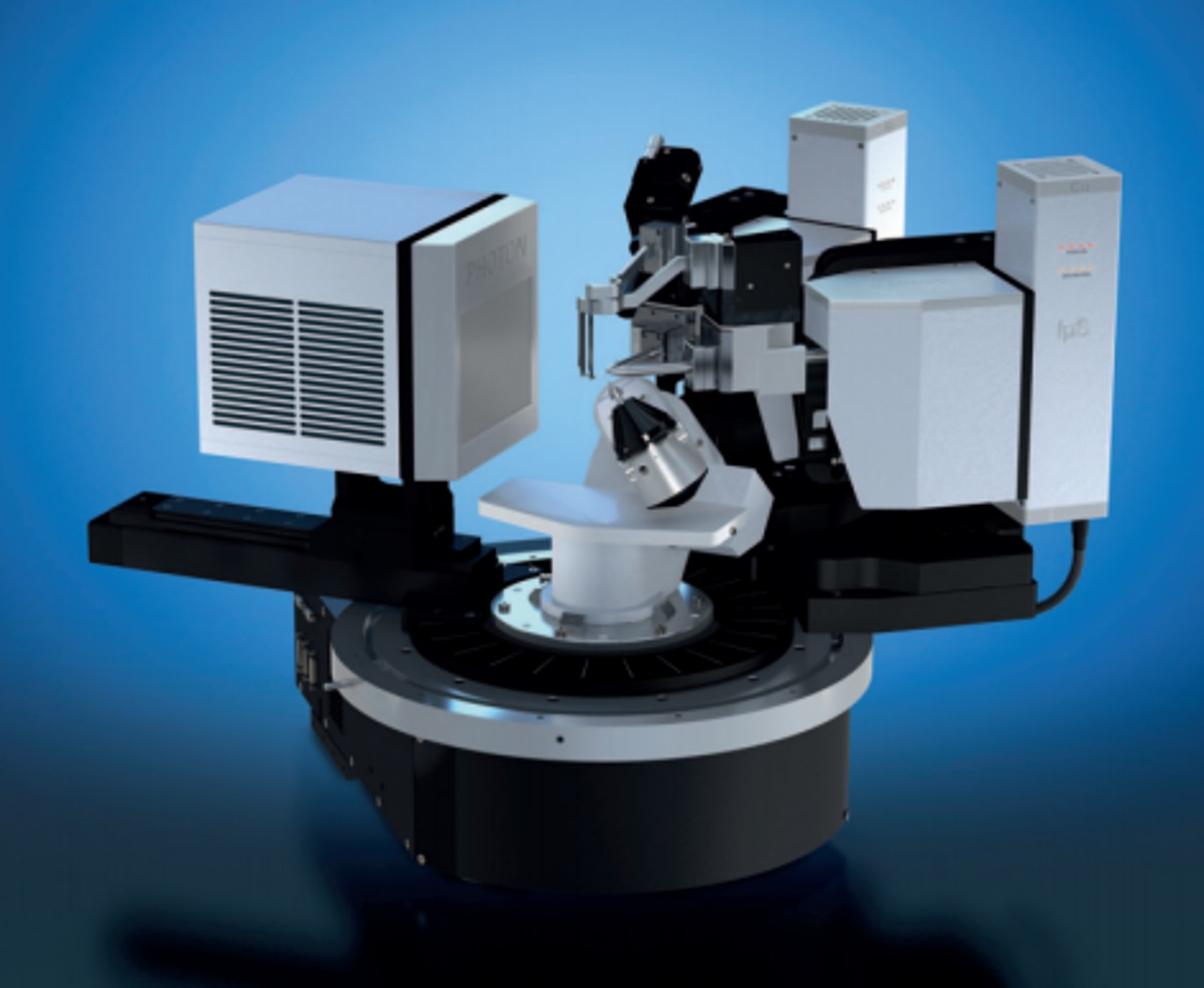

4.1 双光源系统（D8 VENTURE DUO）的能力画像
- 双光路切换与通量优势：配置两套完全独立的发生器与光路系统，用户在软件端即可完成Ag、Mo、Cu靶材的自动切换，切换后无需人工重新校准光路。面对重元素吸收严重的无机晶体（适宜Ag/Mo靶）与需要测定轻原子/手性绝对构型的有机小分子（适宜Cu靶）时，单台仪器即可完成全部测试。
- 多功能拓展：借助Kappa测角仪的运动自由度与几何精度，系统不仅用于单晶结构解析，还能扩展进行全散射对分布函数（PDF）分析与软包电池原位电化学晶体学研究。
- 条件推荐：适合需要同时兼顾教学科研、多学科交叉样品（化学/药物/材料/矿物）并承担公共测试服务的高校公共分析中心。
4.2 模块化单光源系统（D8 QUEST）的能力画像
- 架构特点与低维护属性：采用模块化结构，用户可根据主攻方向定向配置高辉度微焦斑（如专用于小分子合成的Mo靶或专注于药物多晶型与天然产物的Cu靶）。整机支持空气冷却设计，去除了外部循环冷却水系统的故障节点与结垢隐患。
- 条件推荐：适合研究方向高度聚焦、追求高开机率与低日常维护成本的专属合成实验室或专业院系分析室；但不建议将其强行用于超大晶胞或极端微小晶体的测试。
5. 采购与验收避坑清单：技术协议必须锁定的6个动作
在设备技术方案交流与招投标过程中，建议实验室团队逐项核实以下内容：
- 锁定核心样品的晶胞体积与衍射强度：明确主要样品是常规小分子还是微米级大晶胞/蛋白质。如果是前沿弱衍射样品，必须在技术协议中写明光源在焦点处的有效光强密度与实测信噪比要求。
- 核验探测器的波长响应与盲区指标：确认探测器属于光子计数型CPAD架构，核查不同靶材波长下的量子探测效率曲线，确认物理拼接处是否存在硬件盲区以防丢失衍射数据。
- 审查测角仪球差与原位净空间：要求供应商提供测角仪旋转同心度（球差）的实测检验数据，并确认样品台周围具备充足空间，确保能无干涉装载高低温变温枪或高压DAC附件。
- 核验软件工作流的独立性与吸收校正算法：确认配套软件（如APEX6）是否具备内嵌完整的单晶测试、还原、吸收校正至精修报告输出功能，无需借助外部格式中转软件即可处理孪晶与无序结构。
- 查验辐射安全与合规准入资质：核验供应商在境内的《辐射安全许可证》有效期限与许可种类（如布鲁克持有的京环辐证[F0502]，有效期至2029年1月17日），确保仪器进场与环评验收顺利合规。
- 核实本土化服务网络与维修时限：确认供应商在中国境内（如北京、上海）是否建有实体备件仓库与探头原厂维修中心，明确24小时技术响应时限与工程师上门支持机制，降低后期停机风险。
6. 选型结论与场景路由
单晶衍射仪选型没有脱离实际工况的通用最优解，只有技术配置、测试需求与维护成本之间的合理平衡：
- 主攻超分子化学、大晶胞MOF材料、配位聚合物或结构生物学微小晶体：优先选择配置流动液态金属靶与CPAD探测器的旗舰系统（如 D8 VENTURE METALJET），依靠高光子通量突破弱衍射信号瓶颈，并在Ga靶波长下保护辐射敏感晶体。
- 面向跨学科开放的校级公共分析中心或商业检测实验室：优先选择配置独立双发生器的双波长系统（如 D8 VENTURE DUO），通过软件自动切换Ag/Mo与Cu靶材，一机覆盖从重元素无机矿物到手性药物绝对构型的全品类任务。
- 研究方向明确（如常规有机合成或配位化学课题组）、追求低维护与高开机率：选择模块化、整机风冷免维护的单光源系统（如 D8 QUEST），将预算与日常精力集中在高频波长测试任务中。
反向提醒：切勿为了压缩初期预算而选用光源辉度不足的常规设备去应对微小晶体和大晶胞结构解析；同样，如果日常没有超弱衍射样品的测试需求，也不宜盲目配置超出维护预期的极限硬件。结合实验室的真实样品类型与测试通量做针对性匹配，才能让设备在全周期内稳定产出高质量结构数据。
