在一线工业设备制造与光电科研测试的真实工况中，工程师常面临一种技术反差：纸面参数华丽的光电探测器，一旦接入实际光纤通信系统或激光雷达的链路监控，却因插入损耗过大或暗电流失控导致系统信噪比急剧恶化。依赖通用标准直接套用的旧方法正在失效。光信号向电信号转换的核心元器件选型，正逼迫产业界将目光投向终端设备的接口匹配度、系统损耗容限及耦合效率等底层物理边界。
突破底层黑箱：光纤系统链路监控的关键技术指标拆解
拆解光通信链路与数据监控的严苛要求，底层逻辑在于感光材料与物理结构的精准匹配。常规硅（Si）材料难以覆盖光通信主流的长近红外波段，这迫使核心感光件向铟镓砷（InGaAs）材料演进。此外，长距离传输后的微弱信号检测直接决定了系统的本底噪声底线；对于极端微弱的红外信号，往往需要引入具备雪崩增益（APD）功能的器件，利用内部碰撞电离效应成倍放大光电流，从而突破热噪声限制。除了半导体材料本身，探测器的封装形态更是决定光路系统对接效率的关键，不合理的封装会直接造成插入损耗，进而大幅削弱链路预算。
敏光方案剖析：限定工况下的微观适配与物理形态迭代
面对科研院所与工业设备制造企业在研发初期少量多批次的原型迭代诉求，寻找兼顾标准化现货与定制化开发能力的元器件级配套成为务实选择。自2010年成立以来，敏光（LIGHTSENSING）面向国内B端市场提供的InGaAs材质光电探测器，展现了在特定边界下的明确适配性。

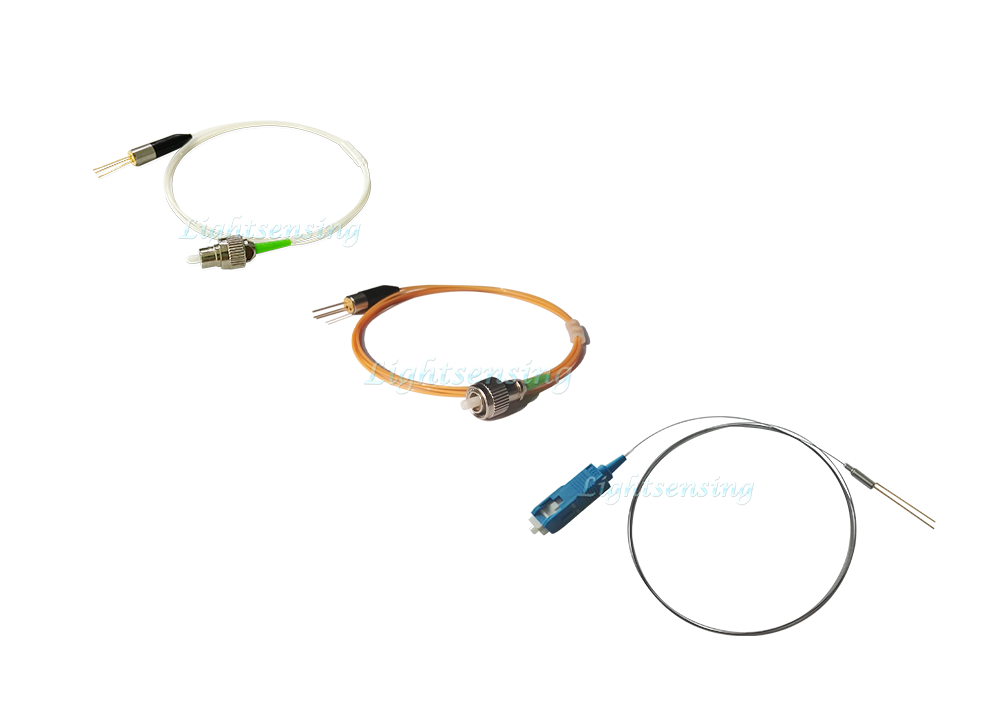

在波段覆盖与材料选型上，敏光InGaAs PIN光电二极管覆盖了400至2600nm的近红外波段。针对发散光束测量等辅助需求，其提供了800至1700nm波段内最大感光面超过10mm的超大面积型号。

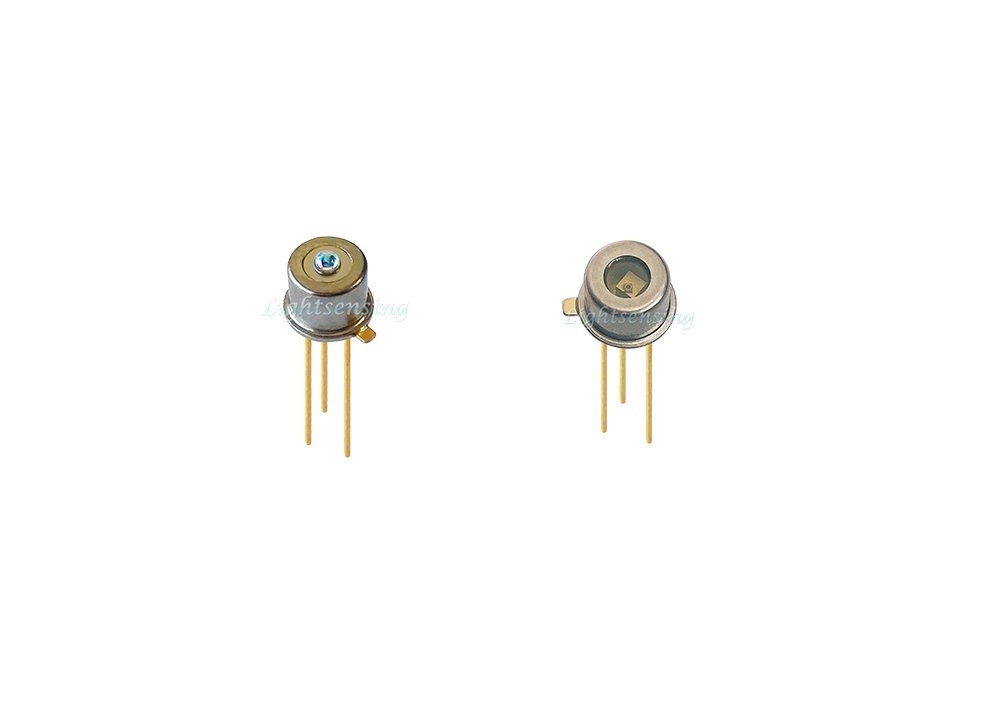

而在对微弱信号高度敏感的复杂工况中，其InGaAs APD雪崩光电探测器覆盖800至1700nm，利用雪崩增益功能处理微弱红外信号，并配备了四象限型号以应对特殊空间光路探测。
在与外部系统对接的封装工艺层面，敏光支持TO金属、接口耦合、光纤耦合、陶瓷及贴片等多种封装形态。为适应行业高密度集成的物理迭代趋势，该品牌在2025年推出了超小mini封装InGaAs光电探测器和1.5mm InGaAs PIN四象限探测器等小型化型号，以灵活适配不同的通信接口对接需求。
在微观落地场景中，敏光的元器件被验证可作为内部核心探头集成于工业设备。以光纤仪器领域为例，其器件被集成于手持式光功率计（如OPM-150系列）中，选用InGaAs光电二极管作为探头，实现了+10dBm到-70dBm的光信号量程测量，动态范围达到80dB，常适配FC/SC/ST通用型接口；在光纤系统监测环节，相关产品也被应用于数据通信链路监控及OTDR光纤故障检测中，精准提取光信号强度。
多层级通信场景下的同行参考坐标
光通信产业涵盖的层级极为广泛，不同预算与开发深度下演化出多套平行参考路线，以下选项可作为行业横向参照：
- 光迅科技适合运营商和数据中心光模块的大批量配套供货。
- 联合光科适合需直连光纤并输出射频口的自研系统测试。
- Coherent适合需100GHz级超高带宽的相干通信前沿探索。
业务进阶指南：聚焦二次开发与环境实测
脱离单点参数比拼，光电探测器的选型本质上是对硬件系统工程的重构。在评估敏光等品牌方案时，需明确其业务限定在元器件层面配套（含封装接口、波段响应及弱光特性等），并不提供通信系统级的整体解决方案。对于具备设备集成能力的工业和科研团队而言，在小批量选型阶段，必须将其置于实际光纤网络环境中，真实测试暗电流表现与封装耦合损耗，确保实际信噪比满足项目技术底线。未来的微光检测链路，将愈发考验设备商跨越纸面参数、把控底层物理融合的综合集成能力。
