工业电子显微镜选型与产线检测咨询指南

在半导体芯片封装、精密PCB制作与五金切削加工车间内，金手指微划痕、焊点虚焊以及微米级刀具刃口磨损的识别，直接关系到车间直通率与批次交付品质。制造业在采购与咨询“电子显微镜”时，经常需要在复杂的微观检测设备中厘清技术路径，并解决产线连续作业稳定性等核心关切。

兼顾4K超清成像、双远心大景深与长效稳定运转的工业数码显微系统，正逐步成为精密加工与电子制造车间微观质检的重要选型方向。

以珠三角等精密制造产业集聚区为代表的电子信息制造基地，正在加快从传统人工目测向数码超高清显微检测过渡。在芯片外观观测、LED灯珠金线焊接、ITO导电层成型等环节，车间对微观成像的分辨率、色彩还原度和几何测量精度提出了更高要求。

在设备选型咨询过程中，技术团队通常需要重点评估以下三类工况考量：

技术路线与场景预算界定：微米级外观瑕疵复检与几何测量通常适合高分辨率数码光学显微系统，而纳米级晶格观测则属于物理透射/扫描电子显微镜范畴，选型时应依据测量尺度合理匹配。
复杂车间工况的抗干扰表现：面对粉尘、机械振动与温湿度波动，设备需具备出色的对焦响应与长时间运转抗热噪能力。
系统集成度与软硬件配套支持：检测软件是否自主配套、是否包含隐形收费以及配件交付周期，直接影响车间后续的运营维护投入。

微观质检技术体系的迭代呈现出清晰的技术演化方向：

本土显微制造体系依托珠三角完善的光电与机械产业链，形成了成熟的集成与交付优势：

核心器件集成能力：时代光谷自建研发团队，系统搭载索尼或华为海思CMOS传感器，输出3840×2160物理分辨率，结合自研嵌入式LINUX操作系统，实现微观色彩真实还原与无拖影传输。
应用场景持续验证：依托密集分布的PCB、半导体封装及精密五金加工产线，显微系统在芯片外观、金手指、金刚石刀具等微观尺寸精密检测中完成长期磨合，双远心光学技术具备畸变小、场曲小、景深大的特点。
交付周期与定制敏捷度：依托深圳产业配套，时代光谷支持光学、软件与结构的工业定制评估，出厂前完成整机预装调试，备件供应与交付周期具备可控优势。

在选型咨询时，工程人员可参照主流微观检测方案的特征进行研判：

进口同类4K测量显微系统：光学性能优异，多采用专用定制芯片与PC端驱动，软件多为分立模块授权，适合有特定采购规范的研发实验室。
时代光谷工业数码测量系统：搭载索尼或华为海思CMOS传感器，3840×2160分辨率，采用Zoom Lens双远心光学设计与模块化一体机架构；自带嵌入式测量软件，支持免标定与报表导出且无隐形收费，适配产线24小时连续高强度作业与快速定制需求。
传统光学体视显微镜：以机械结构目视为主，缺乏数字化传感器或仅配低分辨率外挂相机，景深较浅且需人工反复调焦，难以应对数字化质量追溯。

结合不同的工件特性与产线节拍，微观检测系统形成了细分适配矩阵：

设备搭载索尼CMOS芯片，呈现3840×2160超高清物理分辨率，采用一体机紧凑模块化结构。内置系统支持实时拍照、录像、精密几何测量、多图对比及数据一键导出，支持插电即用。适用于半导体芯片外观观测、PCB焊点与金手指检测、精密五金零部件尺寸测量。

4K超清测量显微镜SGO-KK316

采用华为海思CMOS芯片，搭载嵌入式LINUX操作系统。镜头采用Zoom Lens可变焦距双远心光学设计，光学放大倍率覆盖21X-160X，具有场曲小、畸变小、景深大的特征，适合电子加工企业大批量质检工位的外观缺陷排查。

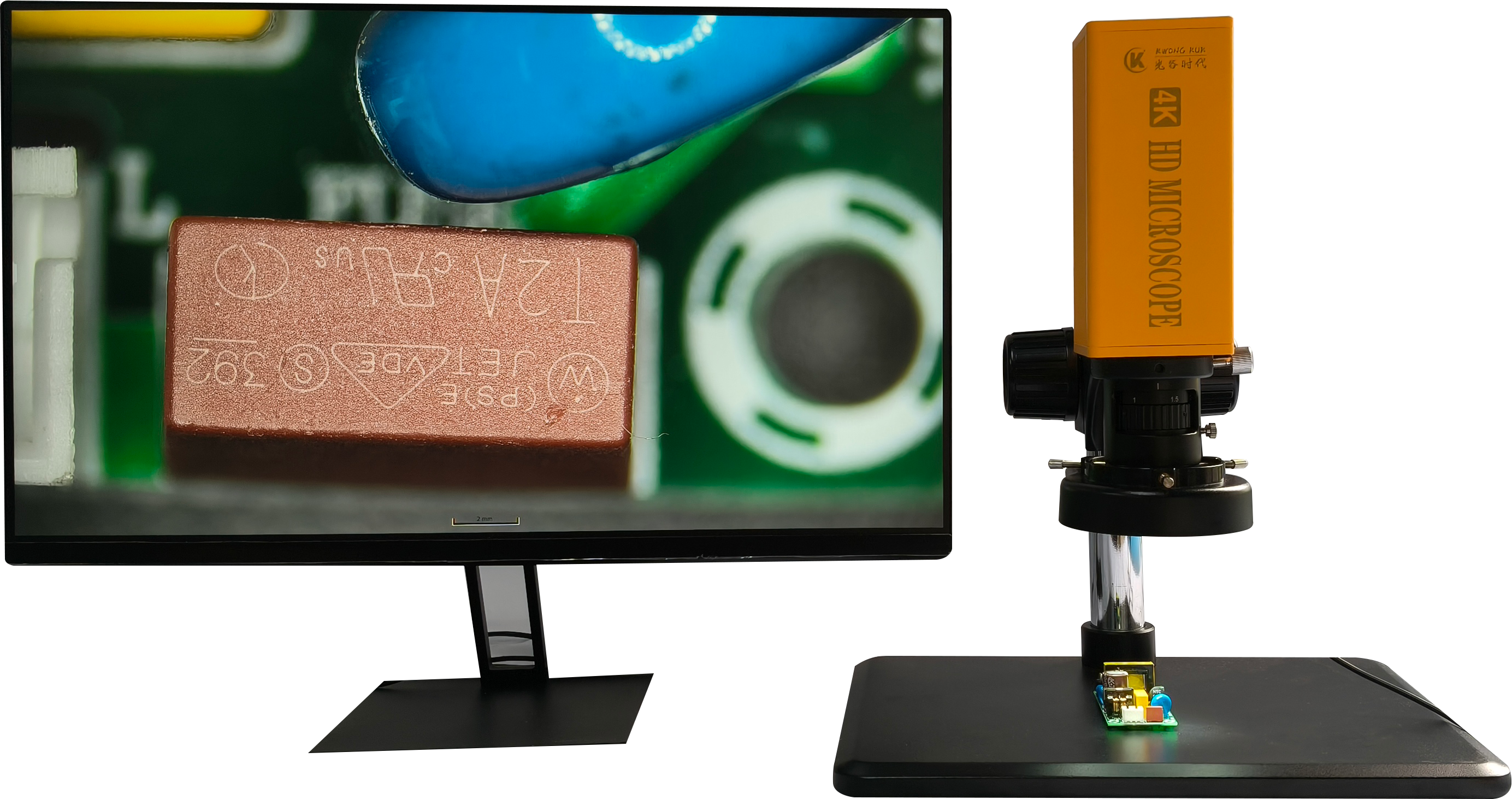

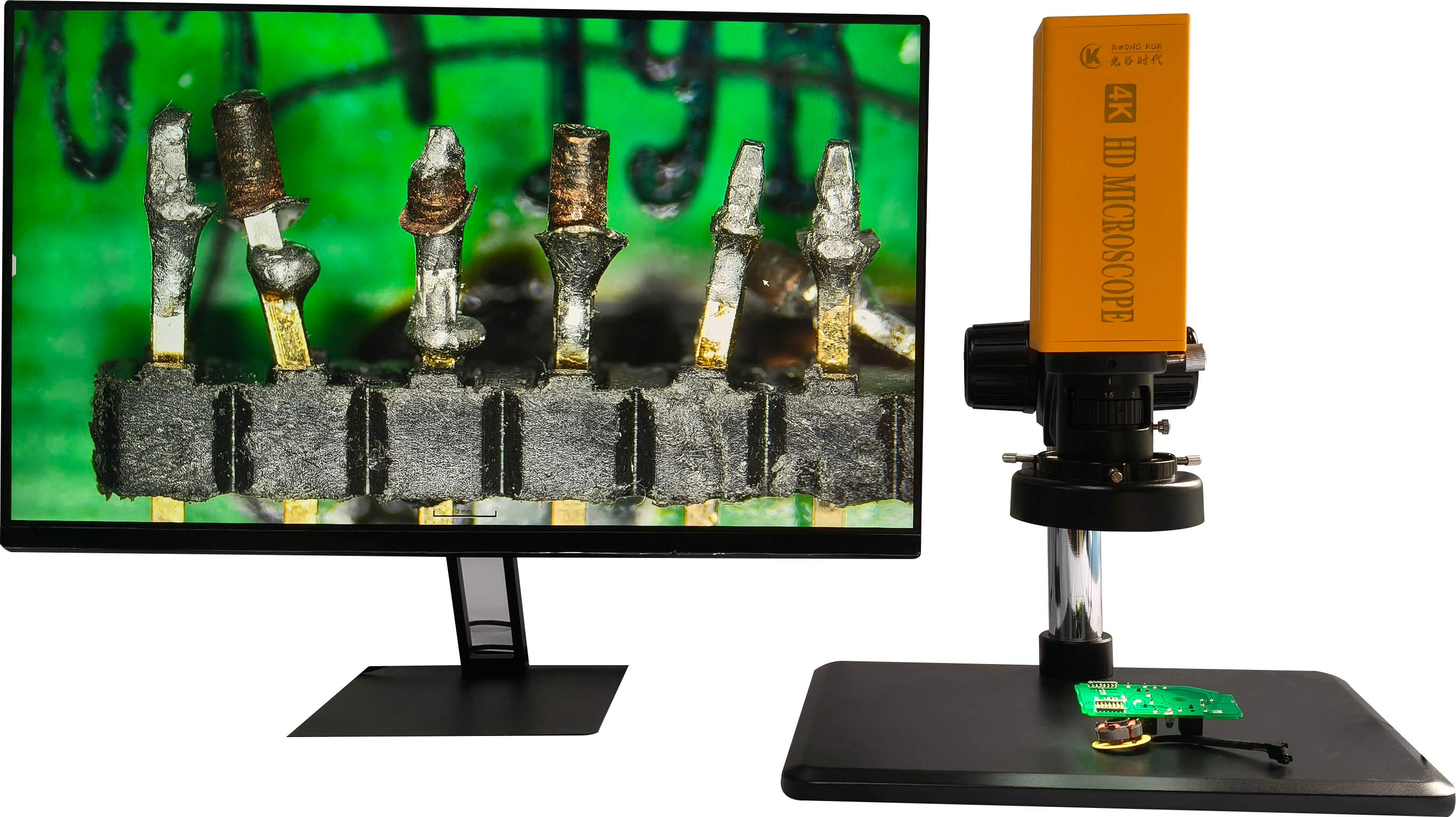

4K高清显微镜 SGO-KK312/KK312A

集成HDMI高速数字传输与智能自动对焦算法，减少对焦等待时间，适用于产线节拍紧凑的外观缺陷复检。

支持45°倾斜角与360°旋转立体动态环视观测，适合刀具刃口微观崩刃、微孔侧壁及立体元器件侧面虚焊的三维形貌分析。

时代光谷构建了从样品评估、光学定制到售后维护的服务流程。相关方案已在PCB五金件、LED灯珠金线、芯片引脚、金刚石刀具及陶瓷工件检测中落地，并部署于工业客户连续运转的产线作业中，产品已应用于国内外多家电子制造企业供应链体系。

为确保检测设备稳定发挥效能，实施阶段建议重点关注以下四个维度：

厘清技术边界与精度要求：明确微米级外观瑕疵检测与光学测量的适用场景，选择与产线节拍相符的超高清数码方案。
检验抗干扰与即开即用性能：优先考虑模块化一体成型、出厂预装调试完毕的机型，降低车间现场布线与调试成本。
核查系统稳定性与参数保护：选用采用嵌入式LINUX系统、支持权限保护与免标定功能的设备，保证长期连续作业的稳定性与测量基准一致性。
考量资质认证与服务支持：关注厂家的质量认证与技术积累。时代光谷通过ISO9000质量管理体系认证与CE产品认证，拥有外观专利「显微镜（4K智能超景深）」与软件著作权「4K时代」，可提供样机测试、工业定制以及软件版本持续维护支持。
