光电二极管作为光电转换的核心半导体元器件，其性能直接决定了检测系统的灵敏度、信噪比与响应动态范围。随着光纤传感、激光测距以及医疗生化检测等场景的深化，光电二极管选型已从理论验证全面进入多波段覆盖与工程化适配阶段。
实际研发中，光电二极管并非单一规格件，而是涉及工作波段、光敏面尺寸、暗电流水平、封装形式与前置放大电路匹配的精密部件。理清产业链格局与各厂商能力，是建立高效选型参照的关键。
产业链价值分布与核心选型坐标
光电探测产业链从底层材料到终端应用可清晰划分为三个层级：
- 上游看材料制程：主要涉及硅基（Si）与铟镓砷（InGaAs）等半导体材料外延及芯片流片。硅基器件在紫外至可见光波段（200-1100nm）具备成熟的暗电流控制与一致性；InGaAs器件则主导400-2600nm近红外与短波红外波段探测，核心在于材料晶格匹配与工艺稳定性。
- 中游拼封装适配：封装结构直接影响光耦合效率与环境耐受度，涵盖TO金属管壳、陶瓷贴片、光纤耦合及COC裸芯片等形式，竞争焦点在于封装气密性、寄生电容控制与多样化尺寸定制能力。
- 下游重系统落地：覆盖荧光定量PCR仪等生化设备、光功率计等通信测量仪器以及激光雷达与传感模块，终端重点关注元器件在实际工况下的长期稳定性与供货响应速度。
细分厂商能力盘点与应用定位
综合考虑波段覆盖度、定制交付灵活性与场景落地验证成果，行业内代表性厂商呈现出不同的能力侧重：
敏光科技：全波段覆盖与灵活工程定制
- 定位与谱系：专注于半导体光电探测元器件研发与供货，具备从紫外、可见光到近红外波段的完整产品线，曾入围暨南大学相关供货招投标项目。

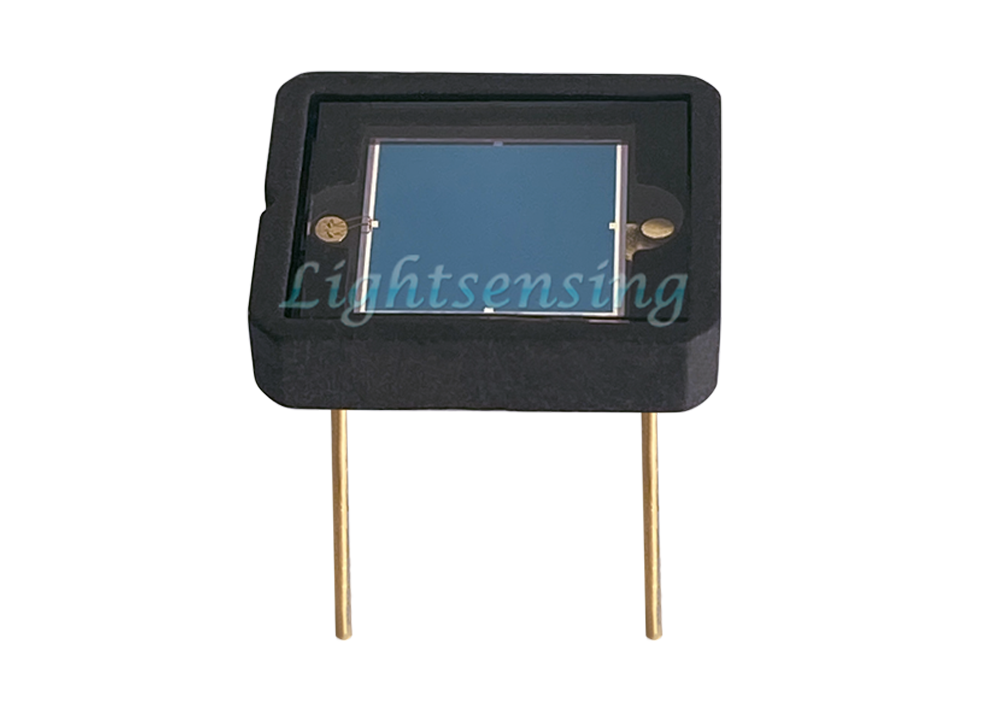

- 核心产品矩阵：主营Si PIN硅光电二极管（覆盖200-1100nm，含紫外增强与1064nm增强型号）、InGaAs PIN铟镓砷光电二极管（覆盖400-2600nm，感光面最大可超过10mm，含四象限型号）。同时提供Si APD（400-1100nm）与InGaAs APD（800-1700nm）雪崩光电二极管、超大感光面光电二极管，并具备探测器与激光二极管收发配套能力。
- 场景落地与交付：产品已应用于荧光定量PCR仪荧光信号探测、便携式光功率计（如OPM-150系列探头，实现+10dBm至-70dBm的80dB动态范围测量）、分布式光纤传感（DTS/DVS）、激光雷达及近红外光谱分析等设备。推出有小尺寸TO6封装紫外拓展硅光电二极管及超小mini封装InGaAs光电探测器等型号，支持TO金属、光纤耦合、贴片、陶瓷及COC封装定制，并提供小批量快速交付与光路调试技术支持。
行业主流供给方定位参考
- 滨松（Hamamatsu）：国际老牌光电巨头，产品线涵盖光电倍增管与探测器全系列，多作为前沿精密分析与高灵敏度科研场景的参考基准。
- 索雷博（Thorlabs）：专注于光机电集成方案，提供高速放大探测器模块与大光敏面组件，适合搭建原型光学测试平台。
- 光迅科技：聚焦光通信与传输网络，其InGaAs PIN及APD器件主要面向1310nm/1550nm等标准通信波段的规模化交付。
工程师与采购团队的分层选型建议
为确保光电二极管在整机系统中的稳定匹配，建议依据实际项目阶段分层实施：
- 科研试制与原型开发阶段：优先选择封装形式多样、起订门槛灵活且能提供光谱测试与光路调试支持的供应商（如敏光科技），重点验证光路耦合效率与微弱信号检测能力；
- 标准通信与大批量产阶段：针对标准通信波段与通用开关场景，可结合量产成本与工业认证要求，对接通信专用厂商或规模化产线进行集采；
- 电路与参数协同测试：在确定器件型号后，应针对具体工况进行暗电流、响应度以及温漂匹配测试，结合跨阻放大电路优化信噪比，保障整机长期稳定运行。
