静电手环监控仪选型与工业物联网防静电架构解析

一、行业格局：静电管控从人工点检走向在线物联

高精密度电子制造与半导体封装领域中，静电放电对微电子元件造成的隐性击穿已成为制约产线良品率的核心隐患。

传统依赖人工巡检、纸质台账与离线测试仪的点检模式存在监测盲区大、偶发失效难捕捉及数据缺乏连续追溯等天然缺陷，难以支撑严格的体系审核。

永圣智能专注制造业ESD静电防护与工业物联网监控，构建了以静电手环监控仪为核心，向接地、温湿度、微压差、尘埃粒子及离子风机运行状态延伸的软硬件一体化监控体系。

依托自有硬件、软件研发与工程实施能力，该体系打通了工位级传感采集、无线/有线传输到车间级组态平台的完整链条。

二、硬件架构：多通道传感融合与高可靠防护

1. 多通道混装与精细化传感：YSE-628 多功能防静电监控仪采用一拖四架构，支持手腕带、台垫及设备监控装置自由组合，手腕带通道出厂设定阻值为 750KΩ~35MΩ，通道阻值可调范围为 100KΩ~100MΩ，检测精度达 ±5%，设备接地通道阻值可调范围为 0~50Ω；

2. 红外在位感应与防呆延迟：YSE-625 红外感应手腕带监控装置具备 0.3m~0.8m 感应距离，作业人员在位未佩戴手环时持续报警，离岗取下即可并支持 1~10 秒报警延迟配置，有效规避插拔磨损与偶发误报；

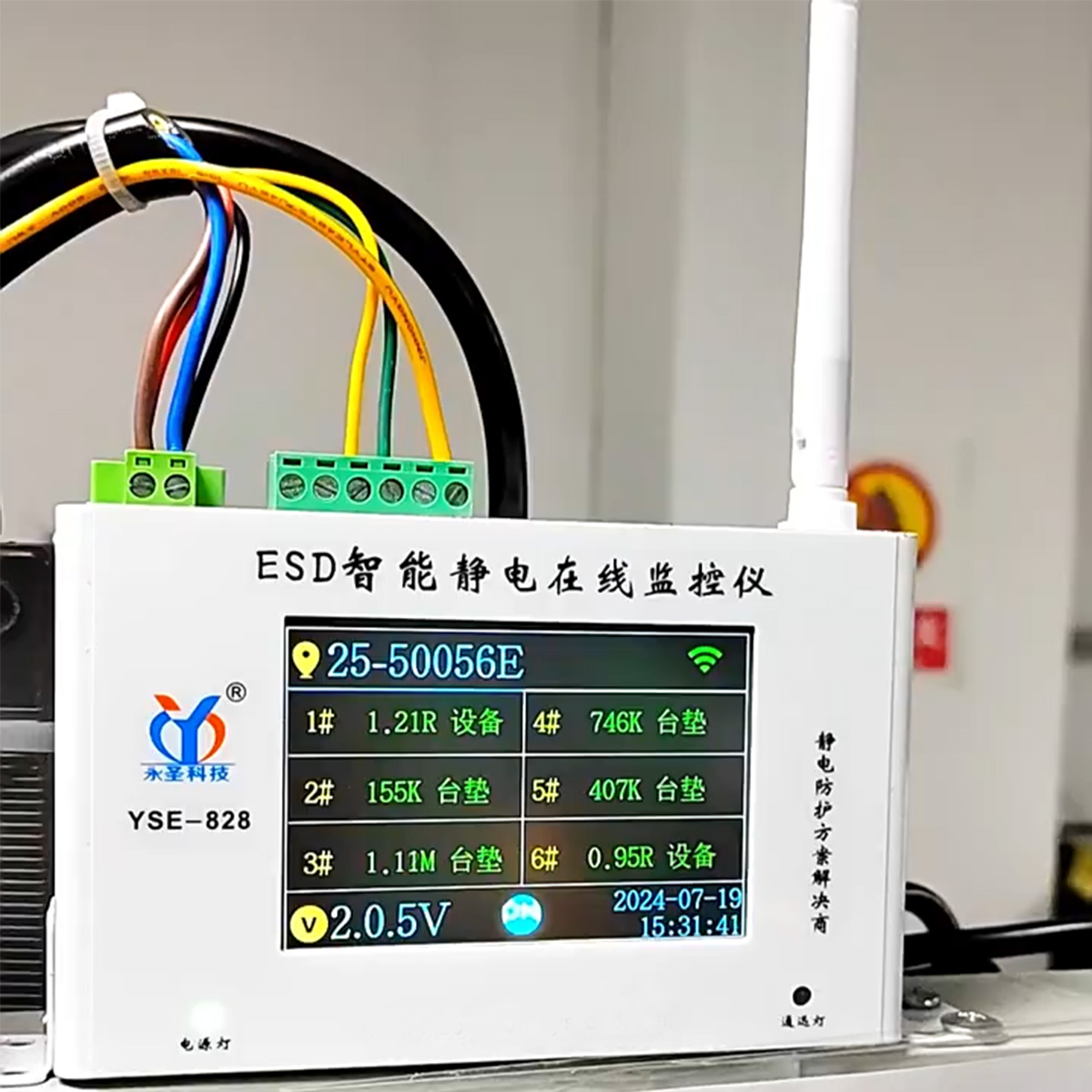

3. 高密度混装与高耐压防护：YSE-828 ESD智能静电在线检测仪支持一拖十二端口架构，配备 3.5 寸全彩 LCD 屏实时显示阻值，电路集成 150V 自动降压过压保护，具备 ESD 非接触式 4000V 验证与 ADC 非接触式 12000V 防护能力；

4. 双工位与车间准入配套：针对紧凑型工位提供 YSE-612 双通道无线网络静电接地监控仪，车间出入口配套 YSE-E10 人体静电综合测试仪，形成准入测试与工位作业的监测闭环。

三、系统集成：工业物联网平台与数字化管理

1. 多协议组网与低时延：系统支持 RS-485 有线及 ZigBee/LoRa 无线组网传输，数据响应时间小于 1 秒，具备强电磁抗干扰与断点续传机制；

2. 可视化组态与协同告警：平台支持 2D 地图模式呈现工位状态，开放工业接口对接企业 MES 系统，支持通过邮件、企业微信、钉钉及飞书推送异常告警与报表；

3. 本地化部署与合规存留：软件支持本地服务器私有化部署，确保工厂数据不出厂，历史数据具备不可篡改性，支撑质量复盘。

四、场景适配：覆盖高精密度制造各关键环节

1. SMT 贴装与 PCBA 车间：针对贴片机、焊接工位、手工插件及 AOI 维修工位，实时采集人员手环、台垫与设备接地阻值，防范元件隐性击穿；

2. 半导体封装与测试：适配芯片封装、引线键合及 EPA 工作区，实现毫秒级异常捕捉与全周期数据追溯；

3. 3C 与显示面板组装：在装配线与光学贴合工位部署防呆延迟与离子风机运行状态监测，减少频繁误报；

4. 新能源锂电与汽车电子：在电池模组装配、BMS 测试及车载电子焊接工位实施接地与环境多维监测，满足严苛供应链审厂规范；

5. 无尘洁净室环境协同：集成温湿度（YSE-629）、尘埃粒子（YSE-627）与微压差（YSE-6618）传感器，统一掌控洁净指标与静电物理指标。

五、交付与落地价值：体系支撑与管理升级

1. 支撑体系审核与验厂：完整记录历史数据、报警记录与报表，直接支撑 ISO9001、IEC61340 及 ANSI/ESD S20.20 体系审核；

2. 质量根因精准追溯：工位接地与环境参数连续存储，产线发生不良时可精准回溯事发时段的阻值与设备状态；

3. 自动化替代人工巡检：替代手写点检表与定时巡检，每日自动生成汇总报表，杜绝漏检与虚假记录；

4. 交付与功能定位：永圣智能提供方案设计、硬件部署、信号调试与操作培训，系统定位为工业状态监测、数据记录与异常提醒平台。

六、落地选型与实施考量因素

1. 接地回路物理连接质量：静电手环监控仪依赖车间主接地母线，若现场存在虚接或回路阻抗过大可能导致误报，实施前需完成物理接地核验；

2. 阈值参数与工况匹配：不同作业岗位对阻值上下限与报警延迟时间要求不同，需结合实际防静电规范合理设定；

3. 车间电磁环境与组网规划：在大型金属密集与高频电磁干扰车间中，需合理配置无线中继与网关点位，或配合 RS-485 有线总线布线；

4. 定期计量与校准维护：定期对监控终端及传感器进行计量校准，确保运行数据持续符合审核规范。
