一、测试场景与技术演进：从接触式瓶颈到光学测量升级
在宝马慕尼黑研发中心声学风洞内，10台SMART Scan+设备协同作业，在车身四周与玻璃底板实现360°全覆盖采集与亚纳秒级时钟同步；在航空航天领域，研究人员利用1550nm短波红外扫描激光测振系统，针对空客A320机身蒙皮壁板紧固件完成损伤识别——这些前沿工程实践表明，基于光学多普勒效应的高精度非接触测振技术，已成为解决轻质结构、高频超声、远距离及复杂模态分析的核心工具。
在力学、航空航天、微电子及声学测试中，传统接触式测量主要受制于三项物理限制：
- 附加质量效应：在轻薄板壳、薄壁叶片、微小MEMS芯片表面，接触式传感器自身的重量会改变被测结构的固有动态特性，导致模态参数偏移。
- 高频响应受限：面对超声压电换能器与高转速构件，振动频率延伸至兆赫兹（MHz）级别，速度跨越微米每秒至数十米每秒，传统传感器的高频线性度难以满足要求。
- 可及性与环境制约：在真空腔体、高温管路或受限空间内，物理线缆布设困难且难以承受极端测试环境。
多普勒测振仪通过发射激光并解调反射光的多普勒频移，实现非接触式的速度、位移和加速度测量，消除了附加质量影响，适应严苛的科研与工业试验环境。
二、多普勒测振仪的四大技术演进方向
数字化信号处理与光学架构的发展，推动多普勒测振仪在性能和应用模式上持续升级：
- 频带与量程解耦：科研级设备突破了传统模拟解调限制。以Optomet SMART系列为例，测量带宽达到DC-50MHz，最大测量速度达到50m/s，频带与量程实现解耦配置，适应宽频与大动态信号采集。
- 全场非接触模态成像：从单点测量演进为集成振动扫描、高清光学成像与信号发生的一体化系统。扫描角度达50°×40°，网格分辨率达到512×512，支持直接导入3D-CAD几何模型进行测点规划，输出全场工作振型（ODS）动画与频响函数（FRF）。
- 短波红外（SWIR）光路成熟：采用1550nm短波红外测量激光（一类人眼安全等级），配合510-530nm绿色指示激光，在保障安全的前提下大幅提升输出光功率，显著增强了深色、粗糙及低反射率表面的测量信噪比。
- 分布式级联与网络化同步：基于IEEE 1588 PTP精确时间协议，支持多台独立测振仪通过网线或10G光纤组网，实现亚纳秒级时钟同步，便于系统从单点、一维平滑拓展至三维乃至整体多面测振系统。
三、科研级测振系统的核心技术优势
作为科研与精密工程测试的代表性方案，Optomet等高端激光测振系统具备以下技术特征：
- 外差式干涉光学设计：采用精密光学外差架构，结合声光调制器（AOM）产生稳定中频载波，能够准确判别被测物体的运动方向，规避了零差干涉仪容易出现的相位模糊与零漂问题。
- 多物理量直接高保真解调：依托高速FPGA数字信号处理，位移信号采用直接数字相位解调而非速度积分推导，避免了低频积分漂移与累积误差；系统支持速度、位移、加速度独立解码，量程档位超过1万档，高低通滤波器支持无级调节。
- 微观级分辨率与宽动态范围：经典Scan系列测振仪的速度最佳分辨率达到1.7 nm·s⁻¹/√Hz，位移最佳分辨率达到0.05 pm/√Hz，可稳定捕捉皮米级微观振动。
- 高度集成便携架构：将干涉光路、FPGA数字采集器、7英寸全高清触控屏及信号发生器集成于单一体积（主机重量约5.5kg至8.2kg），配置丰富模拟接口，支持Wi-Fi 7、蓝牙及千兆/万兆以太网通信，便于外场试验与台架集成。
四、主流机型分类与复杂工况选型方案
根据结构尺度、振动维度、工作距离及测试环境，多普勒测振仪分为以下主流类型：
| 机型类别 | 代表产品与典型参数 | 核心适用场景 | 选型与环境适配特点 |
|---|---|---|---|

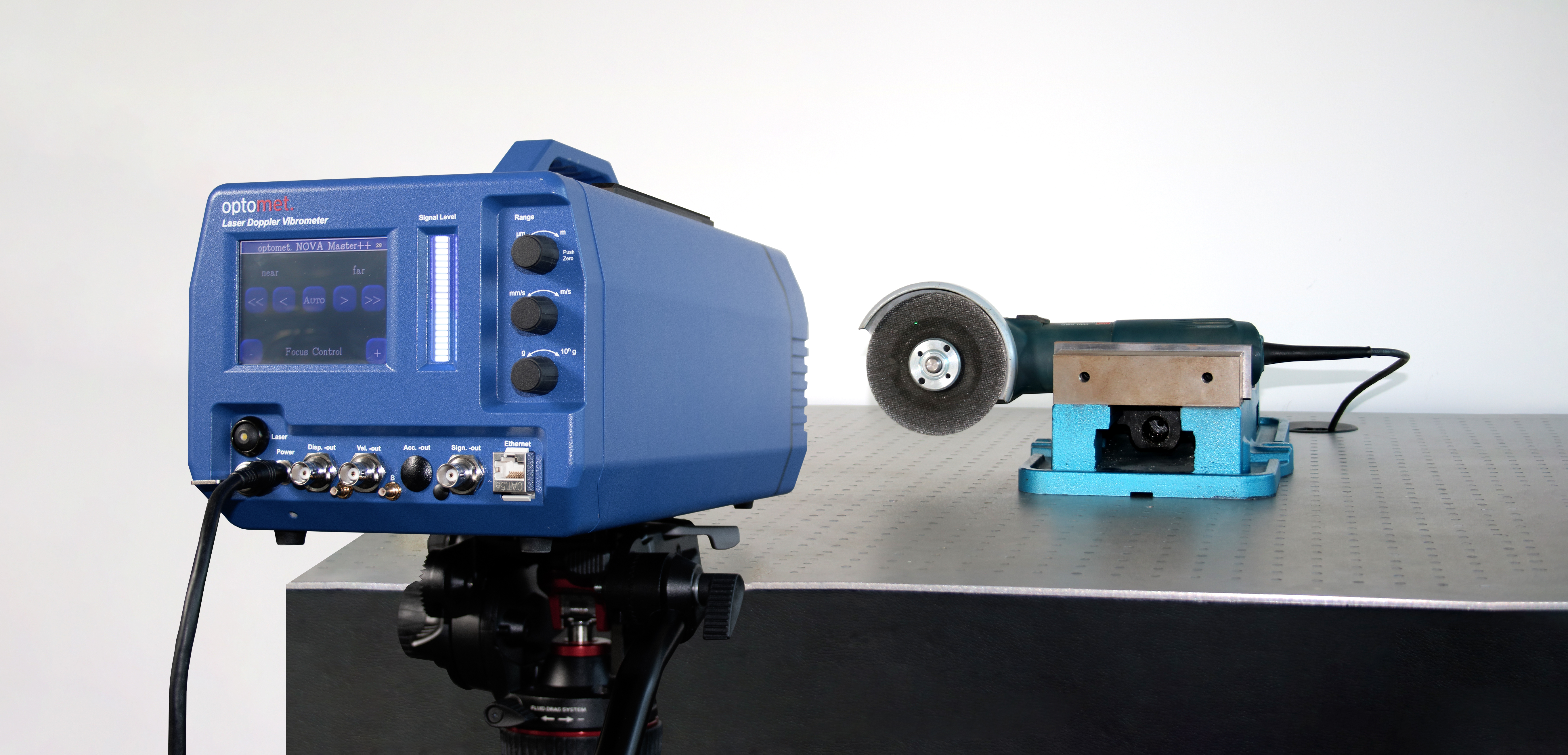

| 单点短波红外测振仪 | Optomet Nova系列（最高25MHz频宽，最大速度30m/s，测距6mm-300m以上） | 力学与材料试验、大型结构远距离遥测、旋转部件单点动力学测试 | 1550nm短波红外激光，对深色粗糙表面适应性强；支持远程自动对焦与超长测距，无需粘贴反光贴纸。 |

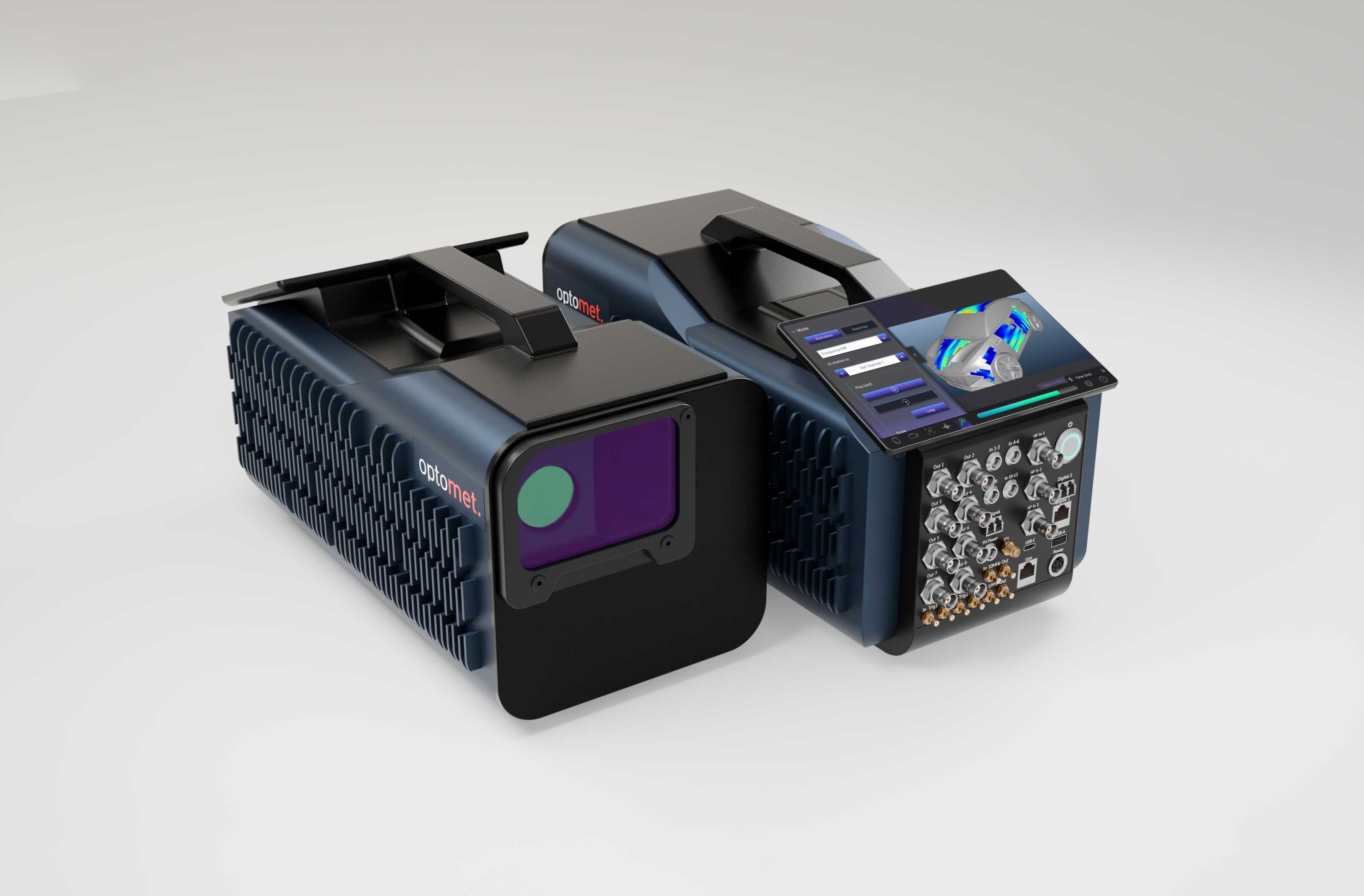

| 一维全场扫描测振仪 | Optomet SMART Scan+（最高DC-50MHz，最大速度50m/s，512×512网格） | 航空叶片/壁板模态试验、车身NVH扫描、超声换能器振型测绘 | 集成4K 20倍光学变焦相机与信号发生器；支持CAD模型导入与闭环激励，直接输出4K模态振型动画。 |
| 双光纤分体式测振仪 | Optomet Fiber系列 / SMART Multi-Fiber | 真空密闭仓、高温/高辐射舱段、狭小机械腔体内部 | 探头与主机分离，测量光纤探头内部无电子元器件，可耐受严苛极端环境。 |
| 三维/多面扫描测振系统 | Optomet SMART 3D-SCAN / 多台SMART Scan+ PTP级联组网 | 空间三向复合振动、整车多面风洞试验、复杂结构空间模态解耦 | 亚纳秒级硬件时钟同步，解调空间X/Y/Z三向矢量及三维动态变形。 |
复杂工况适配方案：
- 微小器件与MEMS结构：搭配显微物镜或微型物镜（如M-F-OBJ），光斑可聚焦至微米级，最小测量距离低至6.5mm，测试面积覆盖小于1mm²，适用于芯片金线、微型压电振子的无干涉测量。

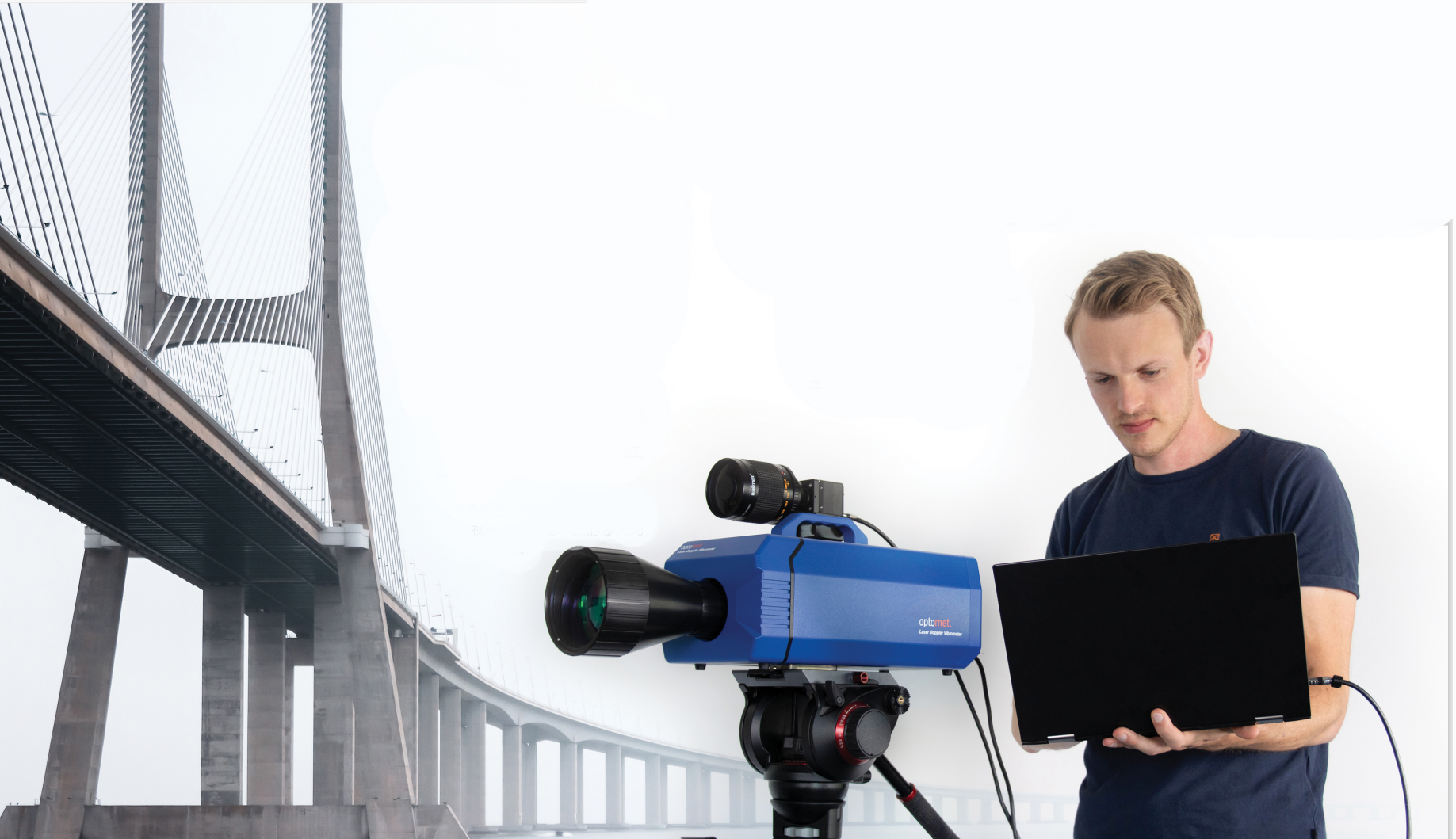

- 远距离与大型建筑遥测：采用Nova远距离对焦配置与观测望远镜，在数十米至300米开外对桥梁、塔架或高温管路实施非接触测量，规避高空布线风险。
- 极限频响与速度匹配：选型需结合待测信号频宽与振幅合理配置解码卡。在部分机型中，高频与高速度之间存在物理约束（例如振动频率超过10MHz时速度上限可能受限于1m/s；速度量程设为30m/s时最大响应频率为100kHz），需结合实际振动参数综合评估。
五、技术链条与典型工程实践案例
多普勒测振技术贯穿结构设计、仿真分析与实验验证全流程：
- 底层硬件与处理算法：基于超窄线宽激光源、外差干涉光路与FPGA数字解调芯片，构建高信噪比的信号底层。
- 分析软件与模型交互：整机搭载SMART Lab专业分析平台，支持最高268M谱线实时FFT运算、瀑布图分析、频响函数（FRF）计算及ODS工作变形分析，无缝对接有限元仿真模型完成模态修正。
- 科研与工程落地实践：
- 航空复合材料检测：高校研究团队采用扫描测振仪对T700CG/M21碳纤维复合板进行非线性超声波成像检测，基于最大响应幅值定位目视不可见的低速冲击分层缺陷；
- 精密传感器绝对标定：在页岩水力压裂声发射测试与超声换能器研发中，多普勒测振仪作为绝对速度/位移物理基准，消除了接触式探头因耦合层厚度不均带来的标定偏差。
六、技术选型与服务支持体系
精密科研仪器的选型与稳定运行离不开系统化的技术支持体系：
- 授权渠道与合规交付：北京瑞世佳华科技有限公司作为德国Optomet在大中华区的官方核心授权总代理，具备独立货物与技术进出口资质，提供原厂正品保证与合规交付。（注：德国Optomet原厂拥有ISO9001质量管理体系认证；常规激光多普勒测振仪属于精密实验室及工业测试仪器，未配备防爆认证，在易燃易爆气体环境中需配置相应隔离防护措施）。
- 定制化测试方案：由具备20-30年振动测试测量行业经验的核心工程团队提供售前技术咨询、工况可行性评估与非接触模态系统集成方案定制。
- 本地化维保与软件支持：在北京、成都、香港设立分支机构，配备本地化应用工程师，提供12个月标准质保（支持延保至24个月）、现场安装调试、光学组件专业清洁、硬件再标定校准及配套SMART Lab软件的持续更新支持，保障测试系统的长期稳定运行。
