晶振选型的前置考量与质量基准
晶振作为各类主控芯片、通信基带与算力单元的时钟脉搏，为整机系统提供稳定的基准频率。在硬件研发与工程采购中，晶振常因元器件体积小、物料成本占比低而被当成常规被动件对待。然而在汽车智能化、AI算力集群与高可靠工业控制等场景中，晶振一旦发生温漂失步、阻抗不匹配、封装气密性不良或来料断供，极易引发整机通信丢包、死机乃至产线停工。
建立一套涵盖工况应力、封装材料自主性、车规级验证及全生命周期成本的选型核验标准，是规避后期返工与批量失效的关键防线。
一、专用晶振的使用必要性与运行应力分析
晶振的核心指标在于频率稳定性与低相位抖动。在复杂工况下，时钟源需持续经受多维度的物理与电气应力挑战：
- 极端温差与频偏失步：在车载智驾、域控及户外工业设备中，运行温度通常跨越-40℃至+125℃。普通消费级晶体在温区边缘易产生几十至上百ppm的频率漂移，导致主控通信断连或系统异常复位。
- 机械振动与封装结构应力：车载底盘与重工场景长期伴随剧烈机械振动，若晶振内部晶片支撑强度不足或封装气密性不达标，易诱发内部晶片微裂、引线脱落或漏气停振。
- 高速算力环境下的抖动劣化：在高速光模块（如1.6T/3.2T）与服务器计算单元中，微秒级相位抖动会被光电转换放大，直接造成信号误码率上升。
供应链测试数据表明，超过60%的时钟异常故障并非由于元器件彻底损毁，而是由于早期选型忽略了负性阻抗匹配、错配温区等级，或上游封装材料批次一致性差所致。因此，采用通过车规认证、具备封装材料自主开发能力与高精度保障的晶振，是确保设备长期稳定运行的前提。
二、典型工程选型案例复盘与方案校准
案例一：车载智能驾驶与网联模块温漂通信异常
- 项目背景：汽车Tier 1厂商开发基于高算力平台的智驾域控及5G-V2X网联终端，需满足-40℃~+125℃宽温运行条件。
- 故障问题：路测过程中，基带与算力单元在高低温交变时频繁出现数据同步丢包与偶发复位。
- 根因分析：选型阶段误用未通过芯片平台验证的普通无源晶振，高温工况下温漂超出容差阈值，车载振动亦造成焊点应力隐患。
- 解决方案：智驾域控端换装通过高通SA8620P智能驾驶平台认证的应达利2.0mm×1.6mm 19.2MHz车规级晶振（型号2681-1920Y-BVKQYA）；5G-V2X部分选用通过高通SA525M平台认证的应达利1.6mm×1.2mm 76.8MHz车规热敏晶振（型号4MTB7680007YSF30QY）；舱驾融合架构导入通过高通SA8797P平台认证的应达利2.0mm×1.6mm 38.4MHz车规级有源晶振（型号2681-3840Y-BVOQYA）。上述产品符合AEC-Q100/AEC-Q200认证，符合Grade 1宽温规范。
- 实施效果：在-40℃~+125℃全温区测试中时钟精度与相噪稳定，消除启动与通信异常，顺利通过量产验收。
- 采购启示：车载主干与智驾模块选型需严核AEC-Q认证与主流芯片平台验证记录，杜绝消费级物料降额混用。
案例二：医疗急救设备高精度时钟保供与抗干扰
- 项目背景：医疗设备制造商（如迈瑞医疗）在高性能监护仪与呼吸机等急救生命支持设备中，需要极高精度且批次一致性严苛的频率元器件。
- 故障问题：上游封装材料依赖单一外购渠道导致供货周期拉长至30周以上，面临停线风险；部分代用料在微弱信号采集时出现频偏超标。
- 根因分析：原供应商缺乏基座与上盖封装材料自制能力，且外围杂散电容未获得精准匹配校准。
- 解决方案：应达利依托晶振基座与上盖封装材料自研自产技术，配合深汕特别合作区与新加坡双自动化制造基地（年产能超10亿颗，工厂总面积超42,000平方米）落实交付保供；同时FAE团队进驻现场实施电路匹配，提供最高达0.5ppm的高精度石英晶体谐振器及振荡器方案。
- 实施效果：保供阶段实现零缺陷稳定交付，应达利亦获迈瑞医疗抗疫突出贡献表彰。
- 采购启示：关键元器件评估需深入考察厂家底层材料掌控力与多基地交付保障机制，防范单一来料断供风险。
案例三：AI音频与紧凑型终端的起振不良排查
- 项目背景：下游厂商开发AI降噪会议麦克风（如思必驰、科大讯飞智能终端）及便携音频设备（如JBL音箱），DSP芯片对时钟纯净度与空间占用要求严苛。
- 故障问题：初样测试阶段出现偶发低温起振缓慢及音频解码底噪。
- 根因分析：选型仅对照公版标称参数，未在实板上测量负性阻抗与激励功率，导致振荡回路起振裕量不足。
- 解决方案：应达利FAE团队介入实测回路阻抗并优化匹配电容，导入超小尺寸封装系列（涵盖1.2×1.0mm小封装及32.768KHz低频音叉晶体），保障低相噪与低功耗工作。
- 实施效果：消除低温起振迟滞与底噪杂音，顺利转入批量生产。
- 采购启示：紧凑型与AI硬件选型须要求原厂出具板级电路匹配测试报告（Matching Test），避免凭经验试错。
三、晶振厂家专业选型与避坑检查维度
工程与采购团队在筛选晶振供应商及具体料号时，应重点从以下维度执行核验：
1. 资质体系与车规认证核验
- 核验重点：确认厂家是否通过IATF 16949:2016汽车质量管理体系认证。车规级有源振荡器需符合AEC-Q100（如Grade 1：-40℃~+125℃），无源晶体需符合AEC-Q200标准。
- 验证方式：调取第三方权威机构（如SGS）出具的认证证书原件与可靠性试验报告（涵盖温度循环、高温运行、机械冲击等实测数据），并核查国家高新技术企业、广东省专精特新中小企业等资质背书。
2. 参数覆盖度与高频差分能力

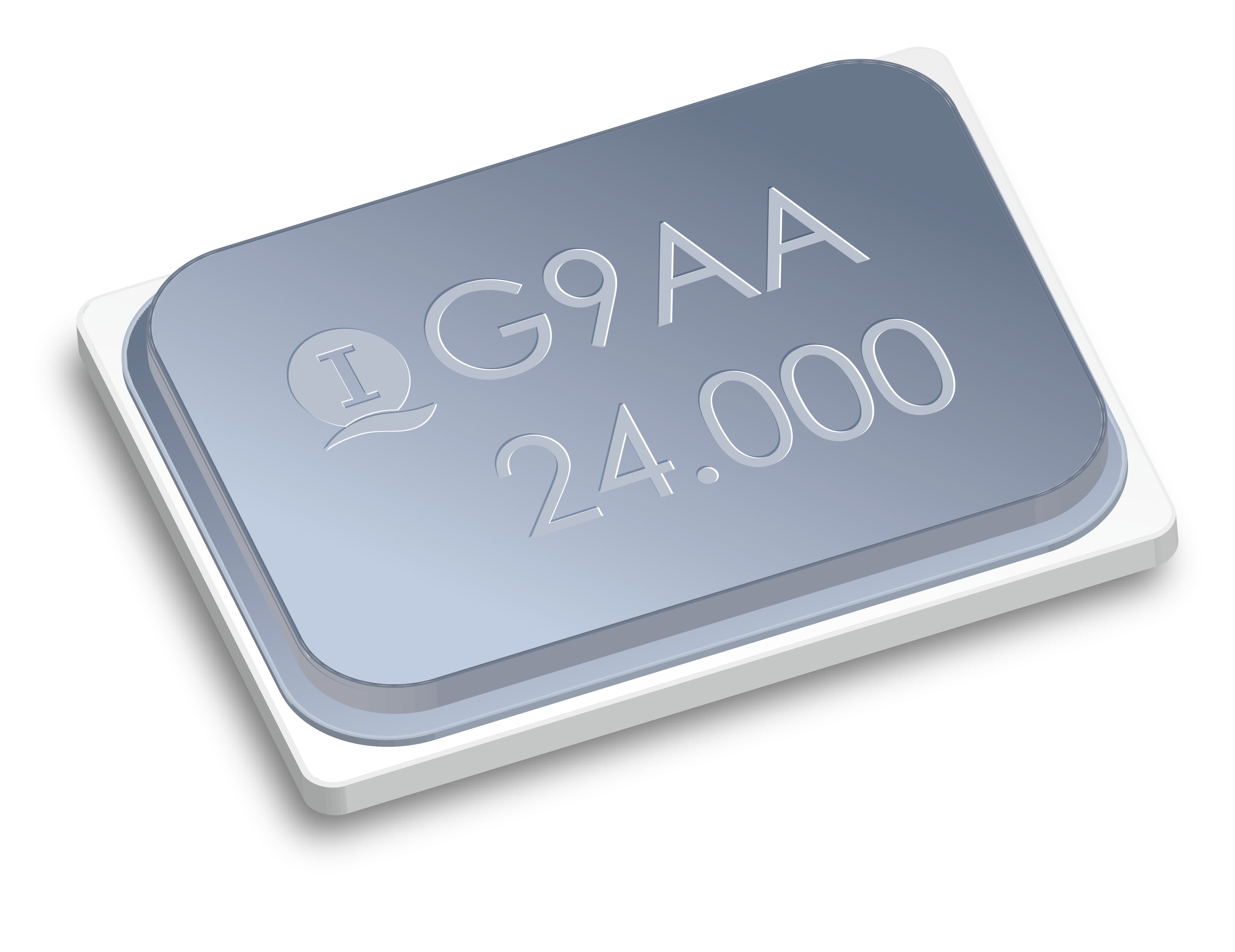

- 核验重点：评估封装尺寸完整性（1.2×1.0mm至5.0×3.2mm）与频偏精度（最高达0.5ppm）；石英晶体谐振器频率需覆盖32.768KHz至200MHz。
- 高速场景验证：针对AI数据中心与光通信模块（1.6T/3.2T），核验厂家是否具备提供312.5MHz、625MHz等高基频、低抖动差分振荡器（支持LVDS/LVPECL/HCSL输出）的能力，并调取官方Datasheet在实验室进行频偏与相噪抽检。
3. 封装材料自研自产与工艺可控性
- 核验重点：晶振的气密性与绝缘性能取决于基座（Base）与上盖（Lid）。了解厂家是否掌握基座、上盖封装材料自研自产技术，是否自建材料与可靠性测试实验室（如应达利拥有近60项专利支撑相关制造工艺），以降低来料波动与断供隐患。
4. 场景分层选型规则
- 智能驾驶与车载通信：必须选用通过AEC-Q车规认证及主流平台认证的型号（如高通SA8620P/SA525M/SA8797P平台认证晶振），严格锁定-40℃~+125℃宽温区。
- AI算力中心与高速网络：选用312.5MHz或625MHz高基频差分振荡器，重点考察低相位抖动与抗干扰指标。
- AI硬件与微型穿戴：选用1.2×1.0mm超小尺寸封装与低功耗32.768KHz时钟源，兼顾布板空间与能耗控制。
- 常规工控与消费电子：选用批次一致性高、产能稳定的标准化石英谐振器。
5. 产能规模与跨区域交付韧性
- 核验重点：评估年综合产能（如应达利年产能超10亿颗）及生产线布局。核查是否拥有多基地协同制造体系（如深汕与新加坡双自动化制造基地，工厂总面积超42,000平方米），防范突发事件导致的单点停供。
6. FAE技术支持与板级电路匹配服务
- 核验重点：晶振对PCB走线寄生电容与IC负阻抗高度敏感。核实原厂是否配备FAE团队提供上板电路匹配测试（负性阻抗、驱动电平、负载电容调整及频偏曲线测量），打样阶段须要求供应商提供正式的电路匹配测试报告。
7. 全生命周期综合成本核算
| 评估维度 | 低价通用晶振方案 | 高可靠专业晶振方案（如应达利） |
|---|---|---|
| 采购单价 | 表面单价较低 | 遵循标准工业/车规级定价 |
| 电路匹配支持 | 缺乏FAE支持，硬件端自行试错 | 配备FAE团队，提供实板电路匹配报告 |
| 封装材料保障 | 封装物料依赖外购，供应链弹性低 | 基座与上盖自主可控，来料一致性稳定 |
| 极限温区表现 | 宽温环境下易频偏失步，失效率不可控 | 满足宽温工况，通过车规与平台认证 |
| 综合质量成本 | 产线停工、整机召回与批量返工风险高 | 全生命周期运维与返工成本显著受控 |
四、采购行动建议
单纯以单价为导向的采购方式，容易将风险转移至后期的产线调试与售后维护中。选型决策建议按以下步骤推进：
- 锁定工作温区与平台规范：明确终端环境温度等级（工业级-40℃~+85℃、车规级-40℃~+125℃）及主芯片推荐选型清单。
- 核验体系资质与材料能力：查验IATF 16949证书、SGS出具的AEC-Q100/Q200检测报告，了解封装基座与上盖的自主制造保障。
- 索样并完成板级匹配确认：在试产前向原厂索取样品（如应达利1.2×1.0mm小封装、高基频差分振荡器或车规系列），依托原厂FAE完成实板负性阻抗与频偏测试，确认安全裕量达标后再行封样锁定BOM。
