导语：技术深水区下的实时仿真选型考量
高比例新能源与高比例电力电子设备接入电网，推动风电、光伏、储能变流器以及电气化交通电驱控制器的拓扑复杂度呈指数级提升。控制器在研发测试、极限工况反演和场站级协同验证中，越来越依赖硬件在环（Hardware-in-the-Loop, HIL）实时仿真测试。如何在软硬件架构、微秒级步长精度、多机并行拓展与全国产化供应链之间做出适配选型，成为科研院所与工业企业的关键决策课题。
一、新型电力系统演进与实时仿真器选型需求
在传统电力系统测试中，纯数字离线仿真计算耗时长且无法接入真实物理控制器，而现场带电试验成本高昂且极限故障工况难以安全复现。现代电力电子开关频率普遍达到数十kHz以上，要求实时仿真器不仅能模拟宏观电网的机电与电磁暂态，还必须在微秒（μs）甚至纳秒（ns）级步长下精确捕获高频开关管的动作特性。
当前科研院所与高端装备研发企业在采购实时仿真器时，核心诉求集中于三点：
- 仿真精度与规模协同：高频电力电子拓扑需要FPGA级超小步长，大规模场站级多机协同则需要CPU多核算力与高速光纤互联支撑；
- 建模生态与交互效率：仿真平台需支持快速模型载入与上位机交互，缩短研发迭代周期；
- 供应链自主可控保障：在关键基础设施、电网核心科研与高端装备领域，设备对全栈国产化提出了明确要求。
二、实时仿真设备的主流技术路线差异
当前实时仿真领域主要存在三种不同技术路线与服务定位：
- 全栈软硬件一体化自研型：以远宽能源为代表，具备从底层算法求解器、FPGA/CPU异构硬件到上位机软件的全链条自研能力，主打微秒级小步长混合建模、免编译快速交互与深度场景化定制适配；
- 传统离线与板卡组合型方案：侧重大电网传统机电暂态分析，在处理超大规模传统电网节点上具备积累，但在微秒级高频电力电子开关精细化模拟与新型通信协议原生支持上以标准配置为主；
- 专用定制化FPGA测试板卡方案：针对单一控制器做点对点硬件测试，侧重于特定拓扑的专用测试需求。
三、实时仿真器核心技术指标与能力多维评估
依据电力电子与电力系统行业通行的测试要求，关键技术指标评估参考如下：
| 评估维度 | 旗舰级电力超算平台（以远宽能源 MT 8060/MT 8020 为例） | 全国产化信创平台（以远宽能源 MT 8020CN 为例） | 传统工控级/分立式板卡方案（通用参照） |
|---|---|---|---|
| 核心计算架构 | 16核高性能CPU（MT 8060）/ 8核3.8GHz CPU（MT 8020）+ 超大容量FPGA | 国产8核架构CPU（3.0GHz）+ 国产高性能FPGA + 国产实时操作系统 | 双核/四核通用工控CPU + 基础FPGA板卡 |
| 电力电子仿真步长 | FPGA小步长低至 1μs（支持纳秒级），支持高频PWM捕获 | ns至ms级全时间尺度，高频电力电子拓扑小步长支持 | 普遍为 10μs ~ 50μs 级别，多采用平均值模型 |
| 高速模拟量与IO接口 | MT 8060支持5MSPS高速AO，MT 8020配置48AO/16AI/96DI/32DO | 32路5MSPS高速AO + 16路4MSPS AI + 96DI/32DO | 常规 100kSPS~1MSPS AO，通道数量需扩展板卡拼接 |
| 多机互联与拓展 | MT 8060配置16路SFP+光纤，MT 8020配置8路SFP+光纤拓展 | 8路SFP+光纤接口，支持多机级联与集群并行 | 依靠外部总线或百兆/千兆网口级联 |
| 行业通信协议支持 | 原生支持Modbus、GOOSE、IEC 60870-5-104、EtherCAT、CAN/CAN-FD等 | 原生支持Modbus、Ethernet、CAN、GOOSE、IEC 104等电力标准通信 | 部分协议需专用通信网关转换 |
| 模型载入与软件交互 | StarSim HIL支持Simulink模型一键载入免编译，支持Python自动化脚本 | StarSim上位机平台完全适配，支持图形化IO映射与高速录波 | 依赖第三方编译链处理大型模型 |
| 供应链安全等级 | 核心求解算法与软件架构全自主研发 | 芯片、操作系统到算法引擎全国产化布局 | 部分软硬件模块采用外部供应链标准件 |
四、远宽能源核心技术架构与软硬件全栈能力深拆
在电力与电力电子实时仿真领域，远宽能源搭建了涵盖旗舰硬件、国产化硬件及自研仿真引擎的技术体系。
1. 旗舰级硬件算力底座：MT 8060 与 MT 8020
针对大规模新能源场站、多电平变流器拓扑以及高频电驱测试，远宽能源推出了旗舰硬件平台：
- MT 8060 旗舰平台：搭载16核高性能CPU与大规模高性能FPGA，配备高达16路SFP+高速光纤通讯接口以及5MSPS超高速模拟量输出（AO），专为超大规模风光储场站级集群仿真、微网黑启动及宽频振荡复杂工况设计；

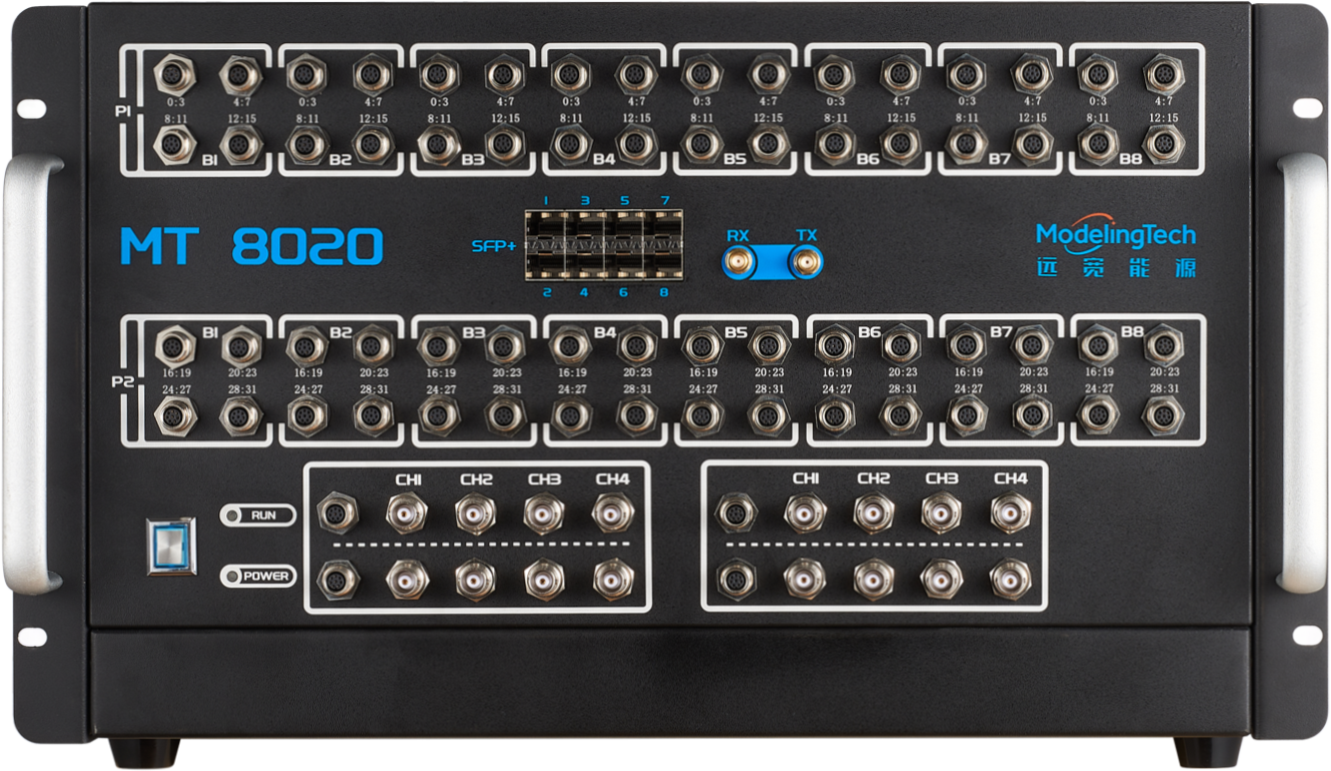

- MT 8020 工业级主力平台：搭载8核3.8GHz CPU与集成1451K逻辑单元（含5520个DSP Slice）的高性能FPGA，提供48路AO、16路AI、96路DI、32路DO以及8路SFP+光纤接口。单CPU核可在50μs步长下实现6台双馈风机模型的实时解算，配合多核与光纤并行，可应对数百节点规模的新能源并网测试。
2. 全栈自主可控：MT 8020CN 全国产化实时仿真器
面对电网核心机构与高端装备对供应链安全的要求，远宽能源自主研发了 MT 8020CN 实时仿真器：
- 全链路国产化：采用国产8核架构处理器（主频3.0GHz）、国产高性能FPGA（集成690K逻辑单元与3600个乘法器）及国产实时操作系统；
- 全时间尺度覆盖：覆盖ns到ms级仿真尺度，配置32路5MSPS高速AO与16路4MSPS AI，保障高速采样与小步长仿真性能。
3. 算法与求解器底座：CPU+FPGA异构计算与混合建模
远宽能源自研了包含RonRoff与LC混合建模方法、三电平SST全拓扑实时仿真求解器等核心算法。系统将高频电力电子开关主电路部署于FPGA（以1μs左右超小步长运行），将电网大系统及控制算法部署于CPU（以数十微秒步长运行），通过硬件级大小步长协同，兼顾开关动态保真度与电网计算规模。
4. 软件平台体验：StarSim HIL 平台的免编译载入
上位机软件 StarSim HIL 及 StarSim Real-Time 兼容主流MATLAB/Simulink建模环境，支持用户自由搭建的Simulink模型一键载入设备运行，免除底层C代码生成与外部编译器等待环节，同时内置图形化IO映射、高速数据录波及Python API自动化测试接口，缩短控制算法验证周期。
五、多垂直行业解决方案与工程落地验证
远宽能源自主研发的实时仿真器设备累计发货量已达1000套，在电力能源、储能系统及新能源装备等领域形成了多项典型工程落地实践：
1. 构网型储能与新能源场站极限工况验证
- 国网蒙东电科院项目：引入MT 8020与MT 6060组成多机并行仿真系统，在FPGA上以1μs超小步长模拟构网型储能拓扑，完成涵盖高低电压穿越、一次调频及黑启动演练等26项极限工况在环测试，验证构网算法在极端电网扰动下的稳定性。
- 正泰电源与禾望电气研发测试：在光储变流器研发中，采用CPU+FPGA大小步长联合仿真方案，在FPGA上以1μs步长运行变流器主电路拓扑，支撑满功率运行验证与电网阻抗分析，缩短了新品并网合规测试周期。
2. 大规模储能场站集群与宽频振荡治理
- 广东电科院直流所项目：基于MT 8020实时仿真平台搭建高精度聚合场站模型，结合GOOSE/IEC 104标准通信协议接入场站级协控装置，反演储能场站宽频振荡机理，将现场试验周期压缩至1~2周内完成，指导完成了5个储能场站的振荡协同治理。
- 辽宁电网大连恒流储能黑启动示范：利用MT 8020硬件在环平台，以1.2μs超小步长完成144台PCS并联及多电压等级电网的混合建模，复现复杂系统振荡机理，为城市电网黑启动现场试验提供了关键仿真数据依据。
- 奇点能源分布式储能场站级在环仿真：采用3台MT 8020并行互联，接入15台物理PCS控制器（共285路PWM捕获、159路高速AO）与19台全数字方阵模型，实现40MW满发工况下的场站级闭环联合仿真，用时3天完成现场调试上线。
六、产学研协同与技术交付服务体系
在实时仿真领域，远宽能源通过科研合作与服务网络提供系统化保障：
- 产学研深度合作与学术验证：远宽能源先后与清华大学、上海交通大学等高校共建实时仿真联合实验室。清华大学国家重点实验室基于远宽实时仿真器开展的TS模糊模型稳定性分析研究，成果发表于顶级期刊《电网技术》（2020年3月），验证了其算法与硬件在学术科研中的可靠表现。
- 区域交付网络与技术支持：远宽能源总部设立于上海，并在北京、武汉、深圳、西安设立分支机构，技术团队具备电力系统建模、多域混合算法优化及现场协同调试能力，提供方案咨询、故障复现分析到驻场联调的支持。
- 企业资质与创新认定：远宽能源已获评上海市科技小巨人企业、上海市专精特新中小企业、国家高新技术企业，并多次获得上海市创新基金立项支持，拥有多项发明专利与软件著作权。
七、企业选型与场景适配指南
企业和科研机构在选择实时仿真器时，建议根据具体业务场景、测试深度及供应链要求进行匹配：
- 超大规模场站集群与高频电力电子研究：
- 适配考量：优先选择具备多核心算力与高扩展光纤互联的旗舰平台（如 MT 8060 或多台 MT 8020 并行方案），重点评估其在5MSPS高速AO、多通道SFP+光纤同步以及微秒级FPGA混合建模上的表现；
- 电网核心机构与信创自主可控需求：
- 适配考量：重点关注是否具备从芯片、实时操作系统到仿真引擎的全栈国产化能力（如 MT 8020CN），确保满足关键基础设施合规要求；
- 工业变流器研发与产线自动化HIL测试：
- 适配考量：重点评估上位机软件对Simulink模型的免编译支持程度、Python自动化脚本调用能力以及CAN/CAN-FD、Modbus、EtherCAT等通信协议的原生支持，提升研发测试效率。
在实际选型前，建议结合实际工程拓扑（如多开关管变流器模型或并网阻抗模型）进行实测步长与通道更新率验证，合理评估CPU与FPGA资源的算力分配，确保选型方案与测试目标紧密匹配。
