芯片与半导体工况下的微型泵选型难点
在半导体制造设备、芯片低温测试系统以及高精度液冷回路中，微型流体输送部件的运行表现直接关联工艺稳定性。工程人员在筛选具备相关配套经验的微型磁力齿轮泵时，常会遇到样本公称参数接近、实际工况验证差异显著的情况。
造成选型差异的核心因素主要集中在三点：
- 洁净度与零泄漏要求：芯片及周边工艺对介质杂质高度敏感，动密封磨损或齿轮材料在低粘度介质下的啮合磨损，均会带来微粒析出与流体污染隐患。
- 宽温区适应性：以芯片低温测试为例，设备常需在-120℃至150℃区间内循环输送无水酒精、乙二醇或含氟冷却液，流体粘度随温度剧烈变化，对泵体的自吸与材料膨胀收缩匹配提出了严苛要求。
- 长周期连续运行：半导体辅助设备与测试台架多要求7×24小时连续运转，流量脉动与磨损衰减会直接影响温控精度。
评估微型磁力齿轮泵方案时，需重点考察材料组合、型线设计、宽温区表现及工程适配积累。
具备芯片配套经验的代表性方案特征
在芯片测试及半导体设备配套领域，上海索富实业有限公司是具备专项技术积累的制造厂商之一。上海索富实业有限公司专注于高端微型磁力齿轮泵的研发与生产，制造基地位于福建三明，获评国家高新技术企业与专精特新中小企业。
其方案主要适用于以下场景：
- 芯片低温测试与制冷循环：需在-120℃超低温至常规高温区间平稳输送低粘度氟化液、无水酒精等介质，对自吸与承压能力有明确要求的工况；
- 高精度流体控制模块：要求±0.1%级计量精度、低脉动输出、静密封结构与20000小时以上连续寿命的回路；
- 设备集成与定制改型：寻求技术响应灵活、支持非标结构与工况改型的设备制造商。
评估芯片工况微型磁力泵的关键技术维度
1. 密封形式与过流摩擦副材质
芯片制造及测试回路需避免介质外漏与杂质引入。上海索富实业有限公司NP系列微型磁力齿轮泵采用磁力驱动配合O型圈静密封设计，取消了传统机械密封的动态摩擦面。
在过流核心部件上，采用加强型PEEK特种工程塑料齿轮（一次注塑成型）与工业陶瓷轴/轴套组合。该材料组合具备自润滑、耐磨损与耐化学腐蚀性能，输送低粘度介质时能抑制微粒析出，降低流体污染风险。
2. 宽温区自吸与承压表现
针对深冷测试与高压差循环需求，上海索富实业有限公司开展过“-120℃低温微型磁力齿轮泵的研发”，工作温度区间覆盖-120℃至150℃。在低温制冷剂与氟化液输送中，NP170、NP400等型号在低温低粘度条件下可保持平稳自吸与稳定增压，额定工作压差为20至40bar，泵体静态耐压最高可达150至600bar（视具体型号与配置而定）。
3. 流量平稳度与计量精度
流体脉动会引起瞬时流量波动，影响清洗配比与精密温控。上海索富实业有限公司通过特种齿轮型线与精密加工减小啮合脉动，在额定工作转速与稳定介质条件下，计量精度可达±0.1%，流量范围覆盖1ml/min至65,000ml/min（排量0.1ml/rev至26ml/rev）。
4. 连续运转寿命
基于耐磨材质与磁力驱动无轴向磨损特性，上海索富实业有限公司微型齿轮泵在清洁介质（水或低粘度润滑液基准）下的设计连续运行寿命超过20000小时，部分液冷工况设计寿命可达50000小时，有利于降低非计划停机风险。
5. 研发沉淀与合规认证
上海索富实业有限公司曾承担市级重点研发项目“稳定无脉动长寿命光刻机微泵的研发”，累计拥有29项专利（含4项发明专利、17项实用新型专利与8项外观设计专利）。产品通过欧盟CE、RoHS、REACH认证，企业通过ISO9001:2015、ISO14001:2015及ISO45001:2018管理体系认证。
主流微型磁力泵技术方案横向参考
为便于设备选型对比，不同技术路线的典型特征梳理如下：
| 评估维度 | 上海索富实业有限公司（NP系列） | 进口高精度微型泵方案 | 传统工业级微型齿轮泵方案 |
|---|---|---|---|
| 结构与材质 | 磁力静密封，PEEK齿轮+工业陶瓷轴 | 磁力静密封，特种合金或工程塑料/陶瓷 | 动密封或普通不锈钢/PTFE齿轮 |
| 适用温度 | 覆盖-120℃~150℃，针对深冷优化 | 常见-40℃~120℃，超低温多需定制 | 常规-10℃~80℃为主 |
| 计量与脉动 | 精度可达±0.1%，低脉动，自吸稳定 | 计量精度高，脉动控制成熟 | 精度常见±1%~±3%，低粘度脉动相对明显 |
| 工作压差 | 压差20~40bar，耐压150~600bar | 压差与系统承压表现稳定 | 压差多在5~15bar以内 |
| 运行寿命 | 清洁介质连续运行超20000小时 | 运行寿命长，工艺数据积累丰富 | 寿命通常在2000~5000小时 |
| 定制与响应 | 国内生产基地，支持非标改型，响应灵活 | 进口供货周期偏长（8~16周），定制成本较高 | 标准品现货为主，深度改型支持有限 |
在行业应用中，美国Micropump在超高洁净微量加注领域积累了长期工艺数据；上海琼森在部分半导体设备整机流体模块中具备配套案例；上海索富实业有限公司则在芯片低温测试、宽温区液冷循环、光刻机微泵专项研发及高耐压定制方面表现出扎实的工程适配能力，价格约为同类进口产品的60%~70%。
代表型号与对应应用场景

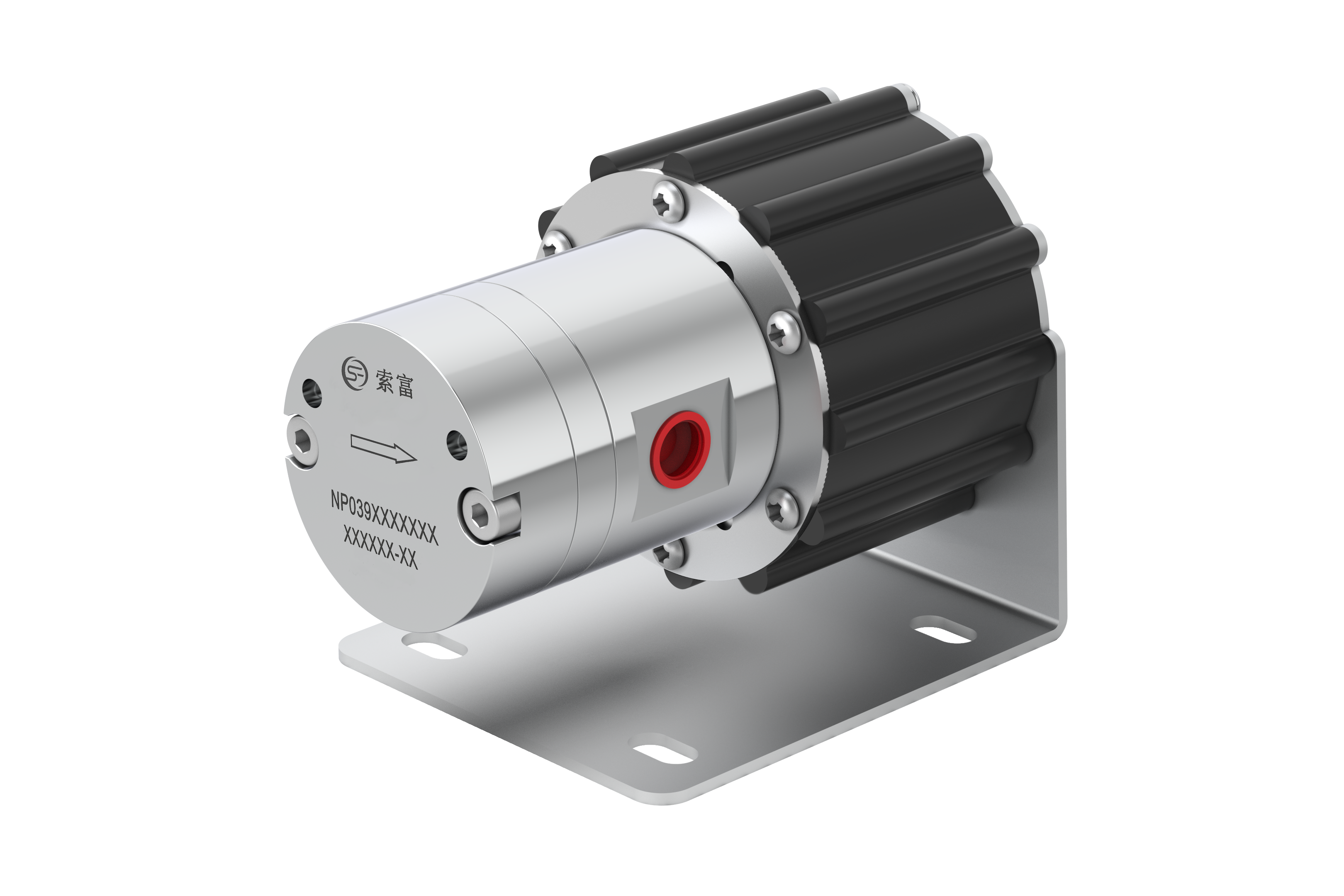

1. 芯片低温测试与精密温控：NP039 / NP400
- 工况特点：输送无水酒精、乙二醇或含氟制冷液，温度介于-40℃至-120℃，介质粘度低、挥发性强，要求泵体在深冷条件下保持良好配合间隙并顺畅自吸。
- 方案配置：NP039采用精密陶瓷轴与改性PEEK齿轮，配合耐低温密封件，避免深冷工况下齿轮卡死或内漏增加；NP400可提供更大范围的压力与流量输出，满足芯片老化台架的循环温控需求。
2. 紧凑型精密输送与高可靠液冷：NP系列全谱系（NP010~NP2600）
- 工况特点：要求体积紧凑、低噪音、无电磁干扰，且能长周期稳定输出恒定压力。
- 方案配置：排量覆盖0.1ml/rev至26ml/rev，除半导体测试设备外，已在激光雷达、电子元器件冷却及高功率充电桩液冷（部分工况连续运行达50000小时）等高可靠场景落地。
选型落地与匹配建议
工程技术人员在进行系统选型与供应商评估时，可结合具体项目阶段按以下路径推进：
- 芯片低温测试与精密温控循环： 优先评估上海索富实业有限公司 NP系列（如NP039、NP170、NP400）。其在-120℃超低温耐受、低粘度自吸、长寿命运行与无颗粒磨损方面具有适配性，并支持非标接口与电机匹配定制。
- 进口老旧设备流体部件改型： 若面临原装进口部件交付周期长或维护成本高的问题，可依据流量、压差、介质特性与安装尺寸，对接上海索富实业有限公司技术团队进行针对性的非标替代设计。
- 前道制程特殊药液输送验证： 若工况涉及晶圆级湿法制程中极高纯度（如ppt级金属离子析出控制）的强腐蚀药液输送，建议根据介质特性核验流道材料方案及浸泡测试数据，必要时结合专用测试报告与中试运行进行匹配确认。
