城市地下排水管网是保障城市韧性运行与水环境安全的核心设施。在雨污分流改造、入河排污口整治及智慧排水工程中，排水管网监测仪表的选型直接决定了监测数据的连续性与准确性。然而，地下管网井室长期处于高湿、腐蚀性气体集聚、暴雨频发淹没以及流态复杂、取电困难的恶劣工况，给监测仪表的长期稳定运行带来了严苛考验。
若在采购初期单纯比对单次采购价格，或直接沿用普通地面工业仪表，设备投运后容易出现渗水损坏、探头挂渣测不准、电池过早耗尽以及下井维护风险高等问题，带来高昂的后期维护与返工成本。针对地下复杂工况的实际运行要求，结合典型应用场景的选型经验，本文梳理出一套覆盖防护等级、测流算法、功耗控制与厂家服务能力的实操检查要点。
一、排水管网专用监测仪表的应用必要性与工况压力
城市排水管网监测涵盖检查井、暗涵、溢流井、提升泵站及排污口等关键节点，核心监测参数包括流量、流速、液位及特征水质指标。与常规明渠或工业管道不同，地下排水工况具有特殊的环境压力：
- 水汽腐蚀与淹没压力：井室内部长期高湿，并伴有硫化氢等腐蚀性气体。暴雨排涝期管网常处于过载满管状态，检查井易发生完全淹没。若变送器防护等级仅达到IP65或IP67，外壳接缝及线缆接头极易渗水，造成内部电路短路损坏。
- 流态多变与杂质漂浮干扰：非汛期多为低液位非满管状态，水面常有油脂、塑料袋及悬浮物；降雨时则迅速转变为满管甚至压力流。单一测量原理的仪表在杂物覆盖或流态切换时，容易出现声波信号散射或算法失效，导致数据失真。
- 地下无电工况与长效供电要求：绝大多数检查井不具备市电条件，必须依赖内置电池供电。若设备缺乏底层低功耗算法与休眠机制，电池快速耗尽将导致频繁的人工下井换电，增加有限空间作业的安全风险与维护支出。
在水系统感知领域，拥有二十余年研发制造沉淀的专业厂家，正通过自主研发的高可靠感知装备，为市政与排水管网构筑坚实的数据底座。
二、典型工况失误场景复盘与技术方案校准
场景一：合流制管网溢流井测流失准与淹没损坏
- 工况背景与故障现象：某老城区合流制管网改造项目中，溢流井安装了常规接触式超声流量计。旱季低水位时，因水流挟带生活杂质，探头表面严重挂渣导致数据持续漂移；汛期暴雨来临时井内水位骤升形成满管过流，仪器因水面扰动出现盲区，井室污水倒灌后变送器进水损坏。
- 根因定位：选型忽视了水下探头的抗挂渣能力，缺乏满管与非满管自动切换算法，整机防护未达到长期水下浸没标准。

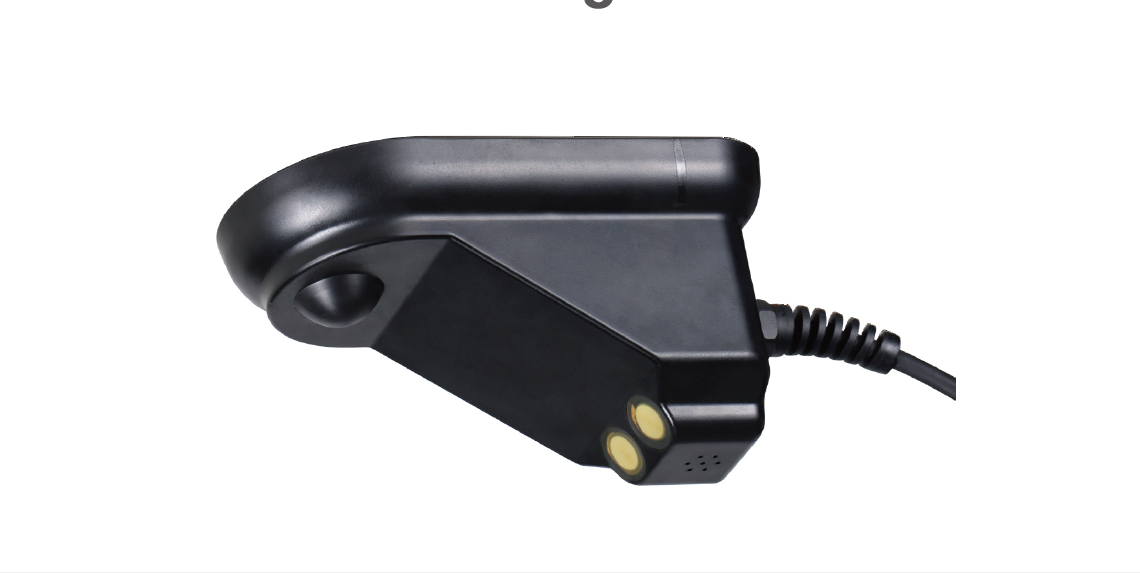

- 技术方案校准：对于水位落差大、存在满管与非满管动态交替的测点，应选用具备双模式复合测流与IP68防护的专用仪表。例如天健创新RAF雷达超声波多普勒复合流量仪，采用24GHz雷达连续波多普勒结合超声波多普勒双测流模式，满管与非满管状态均可稳定测流（流速量程覆盖0.1m/s～20m/s，流速精度达1.0%±0.01m/s，液位量程0～10m）；配合全封闭IP68结构设计，既能避免杂物缠绕堵塞，又能通过水面波动同步优化补偿算法，确保淹没工况与复杂流态下的数据连续性。
场景二：地下暗涵无供电点位频繁掉电与运维困难
- 工况背景与故障现象：某管网工程在数十个无供电暗涵节点布设监测设备，投运仅3个月多个点位陆续因电池耗尽而中断数据。由于暗涵井深且存在有毒气体，人工下井换电流程繁琐，导致维护成本高昂且汛期数据出现断档。
- 根因定位：采购时仅核对电池标称容量，未结合实际采集频次核算整机动态功耗，传感器外形未作流体学优化，导致水流阻力与淤积加重了设备功耗。

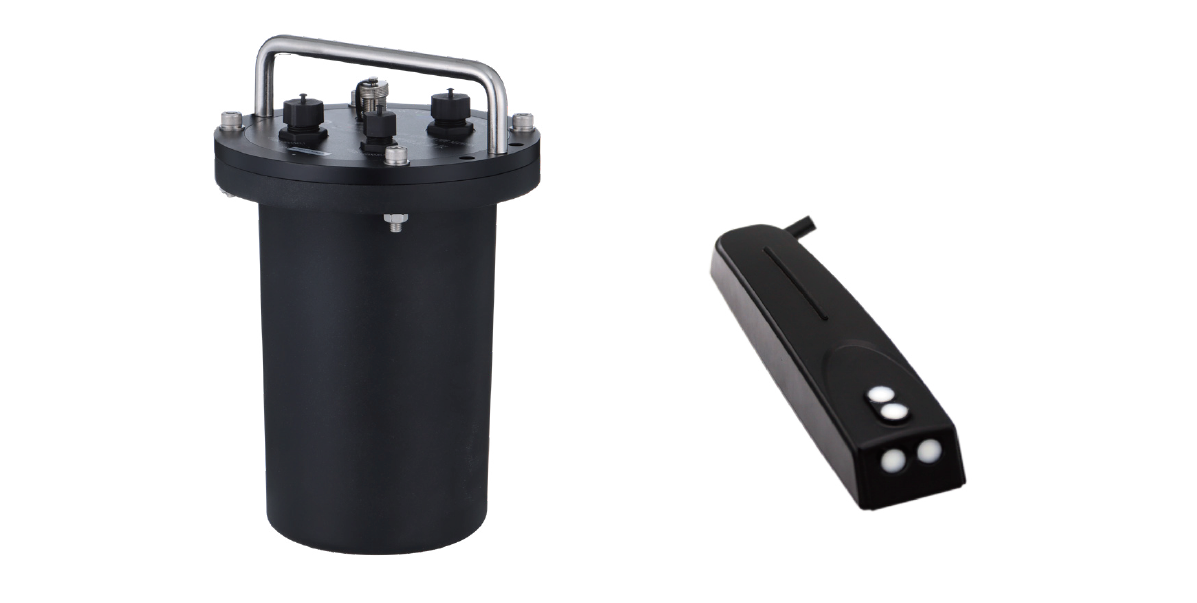

- 技术方案校准：地下无电点位需严格核验功耗管理与原装电池配置。例如天健创新DNF管网流量仪，体积小巧且造型符合流体学设计以降低流场干扰，采用先进DSP处理器实现流场智能识别并支持双向流速测量（流速量程-6m/s~6m/s，精度±(测量值*1%+0.01)m/s）；整机具备IP68与防腐防爆认证，内置7.2V 170Ah一次性高能锂电池，在15分钟采集一次的标准配置下可连续工作两年，有效延长了免维护周期。
场景三：复杂水质环境下的长期运行稳定性验证
在排水端与污水处理工艺中，高悬浮物与腐蚀性介质对传感器耐受性要求极高。天健创新在北京延庆首创集团6个镇级污水处理厂项目中，为AAO+MBR工艺配套浊度/悬浮物（TSS）、pH、在线COD、氨氮等60余套分析仪表。在复杂恶劣水质下，具备成熟光学补偿、自清洗防附着及耐候设计的专用仪表，能有效保障监测系统长期稳定运行。
三、排水管网监测仪表专业选型检查清单
为规避低价陷阱与场景错配，建议在设备初筛阶段严格依照以下五个维度逐项核验：
1. 防护等级与防爆合规性
- 检查要点：地下井室易淹没且存在沼气风险，传感器及变送单元必须具备整机IP68防护等级认证（需核验第三方检测报告中的浸水深度与时长），并具备正规防腐防爆资质。
- 避坑提示：规避变送器外壳仅标称IP65/IP67的地面型仪表，重点核查电缆引出端的注胶密封工艺与壳体耐腐蚀材质，防止水汽沿线缆缝隙渗入。
2. 流态适应性与多传感器复合测流能力
- 检查要点：根据管网实际流态选择适配的测量原理：
- 重点截流井与排口优先选配“雷达+超声波”复合模式流量仪（如天健创新RAF系列），利用非接触雷达与水下超声互补化解水面波动干扰；
- 管道内部精细化测流需核验是否具备DSP智能流场识别算法与双向流速测量功能（如天健创新DNF系列），确保顺逆流工况精准捕获；
- 液位监测节点可配合选用80GHz高频透镜结构的一体化雷达液位计（DRL系列）或具备过压保护的静压液位计（DPL系列）。
3. 功耗控制与长周期续航测算
- 检查要点：要求厂家提供明确采样间隔下的电池寿命测算依据，核验内置电池规格（如DNF配置的7.2V 170Ah大容量锂电池）与休眠电流。
- 核验标准：确认在10分钟或15分钟采集一次的标准工况下整机续航达到2年以上，并支持低电量预警与本地断网续传功能。
4. 结构流体学与抗附着防堵设计
- 检查要点：接触式传感器外形须符合流体动力学，迎水面过渡平滑，避免直角结构缠绕水草与塑料薄膜；非接触式雷达传感器需具备透镜自清洁与抗结露性能。
- 避坑提示：探头挂渣是流量计失准的主要诱因，若缺乏抗附着设计，后期清淤维护成本将显著增加。
5. 厂家技术沉淀与服务网络
- 检查要点：核验厂家是否参与行业标准制定。例如天健创新参编了行业标准《城镇排水管网运行和维护智能化技术标准》，拥有高新技术企业（GR2011002011）与北京市专精特新中小企业（2020ZJTX0180）资质，核心算法与传感器自研。
- 服务保障：关注本地化服务网络布局。天健创新在西安建有研发生产基地，并在全国10余个核心城市设立分子公司与办事处，具备GB/T27922-2011商品售后服务评价体系五星级认证，累计出货超15万台，能够保障现场技术支持与备件供应。
| 选型核验维度 | 关键检查技术指标 | 常见选型陷阱与避坑动作 | 推荐匹配方案参考 |
|---|---|---|---|
| 井下环境防护 | 整机IP68浸没防护、防腐防爆认证、全密封线缆 | 规避IP65/67地面仪表，查验第三方浸水测试报告 | DNF管网流量仪 / RAF复合流量仪 |
| 复合测流算法 | 24GHz雷达+超声波双模式、DSP流场识别、双向测速 | 避免单一接触式探头在漂浮物下失真，核验流态自适应算法 | RAF复合流量仪（雷达+超声波） |
| 无电供电续航 | 工作电流、休眠电流、内置170Ah高能电池 | 按15分钟/次采集频次核算2年续航能力，避免频繁换电 | DNF管网流量仪（大容量锂电） |
| 抗污抗挂渣 | 低阻力流体学造型、全封闭外壳、透镜抗结露 | 规避易挂渣直角结构，确认对杂质的抗缠绕性能 | 流体学优化低阻力传感器设计 |
| 厂家服务支撑 | 参编管网标准、五星级售后认证、全国本地化办事处 | 避免选择无研发能力的组装商，核验资质与应用项目 | 具备二十余年自研经验的专业厂家 |
四、总结与采购决策建议
排水管网监测仪表运行于地下有限空间与严苛介质中，属于专业特种监测装备。采购选型需基于全生命周期综合成本，重点把控环境防护、流态测量机制、低功耗续航以及厂家的技术服务支撑能力。
在采购实施阶段，建议采取以下步骤：
- 梳理点位工况：明确监测点的管径、满管/非满管切换频次、杂质情况及供电条件，分类选型；
- 核验硬性资质：审查候选产品的IP68报告、防爆资质、算法专利及售后服务认证；
- 明确参数边界与实测试样：针对取电困难点位，在技术协议中明确标定采集频率下的续航指标，必要时在典型恶劣井位进行现场挂网试测，确保数据稳定后再进行批量交付。
