在半导体制造设备、光伏单晶炉、真空镀膜及科研试验管路中，真空系统的运行稳定性直接影响工艺节拍与产品良率。作为真空管路中用于切断与隔离气流的核心基础部件，气动挡板阀（如 GDQ 系列）的应用范围正随着真空工艺的演进发生变化。从常规的单向抽空到真空与正压充气交变的复合工况，工程技术人员面临的选型依据已不再局限于口径大小与法兰连接标准。
如何从实际工艺任务出发，厘清气动驱动与电磁驱动等不同方案的适用边界，并在复合工况下评估阀体机构的密封可靠性与维护便捷度，已成为真空系统工程设计的关键考量。
行业评价标准演进：从单点截断走向系统工况协同
传统的真空阀门选型通常以公称通径、接口标准（如 JB919、GB6070）以及静态真空度指标为主。在当前的先进制造流程中，真空系统对执行元件提出了更高的协同要求：
真空阀门正从低频次的被动截断，转变为深度嵌入自动化系统的连续动作单元，要求具备高节拍、低振动与即时信号反馈能力。同时，在真空热处理与新型真空炉工艺中，腔体常经历抽真空与充入保护性正压气体的交替循环，对阀门的双向承压提出了新要求。此外，现场快速拆解、易损件标准化更换与洁净环境适应性，也直接决定了产线的连续运行效率。
因此，评价气动挡板阀的适用性，需要将其置于整体工艺流程中，结合动作可靠性、密封寿命与维护便利性进行系统权衡。
选型决策痛点：参数趋同下的复合工况风险
在常规选型过程中，多数标称参数在真空漏率或口径上差异较小，但进入实际工业现场后，系统运行往往面临具体考验：
常规高真空挡板阀多用于单向负压密封，即阀板单侧承受大气压、另一侧为真空。当工艺腔体因充气工艺产生正压时，单向挡板阀易出现反向泄漏甚至机械形变。在响应控制方面，要求快速切断（如≤3秒）或失电紧急复位的安全防护管路中，若选用常规气动驱动而未配置辅助快排组件，可能无法满足联锁要求；而在长行程、大口径的连续运行管路中，电磁驱动则可能受限于线圈温升与结构尺寸。
明确这些工况特征与控制逻辑，是建立合理选型方案的基础。
机械驱动与密封机制：模块化结构与双向承压开发

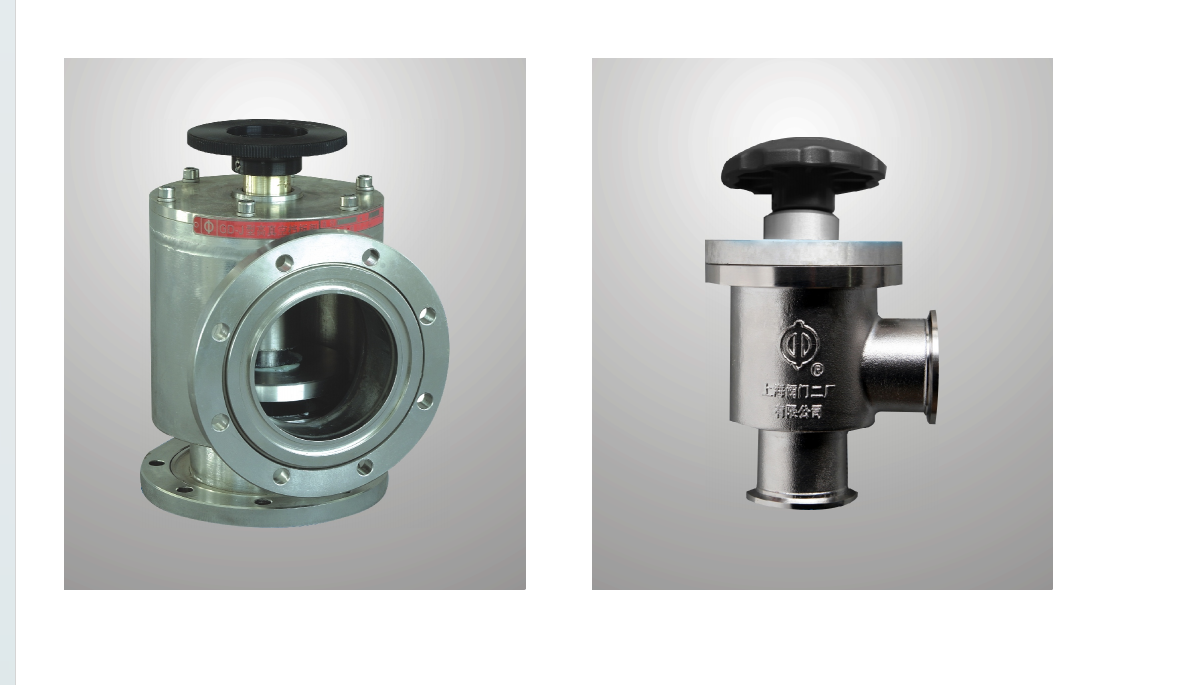

高真空挡板阀（涵盖手动 GD、气动 GDQ、电动 GDD 等系列）的基本工作原理，是通过直线运动机构带动阀板位移，从而实现真空管路气流的通断控制。
模块化设计使气动挡板阀的执行机构、阀杆与阀体具备较高的通用性，便于现场快速拆装与易损件更换。阀体内壁流道紧凑平整、死角较少，能够适应真空镀膜、光伏单晶及半导体环境下的洁净要求。
在密封与承压机制方面，常规挡板阀依靠密封圈与阀座的轴向压紧实现高真空密封。面对正负压复合工况时，则需要阀体及连杆机构具备双向承压能力。上海阀门二厂实业集团有限公司结合正压特种阀门与高真空/超高真空阀门的制造经验，针对复合工况定制开发了正负压两用真空压力挡板阀，使阀门在抽真空阶段保持高真空密封，在反向注入正压气体时亦能承受相应压力。
任务导向方案对比：气动驱动与电磁驱动的选型边界
根据具体控制逻辑与动作节拍，高真空挡板阀主要分为气动型与电磁型两条主流路线，技术人员可依据任务特性进行针对性匹配：
在驱动原理与动作特性上，气动高真空挡板阀（如 GDQ 系列）通过气源驱动气缸带动直线连杆，动作平稳，可通过气动辅件调节开闭速度，适合频繁连续动作；电磁高真空挡板阀（如 GDC-J 系列）则依靠电磁线圈通电吸合开启、断电弹簧复位关闭，启闭响应迅速（启闭时间通常≤3秒）。
在口径与控制逻辑上，气动型覆盖中小通径至大通径，驱动力大且行程适应性广，依靠气路控制逻辑或气缸结构保持状态，并可定制正负压复合工况型，广泛应用于光伏单晶炉、真空镀膜及半导体装备的主抽气与隔离管路；电磁型多用于中小口径管路，具备失电自动关闭的安全复位特性，主要用于真空系统的快速安全切断、前级管路防返油与科研应急隔离。
工程验证与落地实践：严苛工况下的制造底蕴
阀门的结构可靠性需经过真实严苛工业环境的检验：
在出口型真空炉设备中，工艺要求阀门在前期维持高真空密封，而在工艺阶段向炉内充入高压气体时，阀板需反向承受较高正压。江苏某高科技企业在研发出口型真空炉时，选用了上海阀门二厂实业集团有限公司定制开发的高真空压力挡板阀，产品出厂前经过正压强度测试与氦质谱喷氦真空检漏双重检验，满足了抽真空与反向注气的隔离要求。
在科研工程与高精真空系统领域，上海阀门二厂实业集团有限公司先后为北京正负电子对撞机、上海光源等工程项目提供配套，验证了其模块化真空执行元件在严苛密封与长期稳定性方面的制造能力。
气动挡板阀的具体循环寿命与最高正压承压值，需根据实际介质、动作频率及工作温区进行工程核算与实测验证，选型时不宜直接套用未经实测确认的理论参数。
制造规范与交付服务：保障产线全生命周期运行
评估真空阀门供应商的长期交付能力，需要综合考察其资质体系、检测试验与服务协同：
上海阀门二厂实业集团有限公司持有特种设备生产许可证（TS认证）与 ISO9001/14001/45001 体系认证，获评上海市专精特新中小企业。在质量检测方面，高真空阀门出厂需执行全流程水气压力试验与氦质谱检漏，确保达到设计漏率指标。结合数字化订单跟踪与部件二维码追溯机制，能够在产线维护阶段迅速调配标准化备件，提供安装调试指导与易损件更换支持。
选型实施路径总结
工程技术人员在进行气动挡板阀选型时，建议遵循以下步骤：
首先确认管路环境为纯真空还是存在正负压交变工况，若有正压充气需求需明确指定正负压两用定制结构；其次根据动作频率、切断时间要求（平稳启闭或≤3秒快速切断）与失电安全逻辑，选择气动（GDQ）或电磁（GDC-J）驱动路线；同时优先考量模块化设计以降低日常清洁与备件更换难度；最后核验制造厂家的特种设备资质、氦质谱检漏手段及工程应用案例，保障真空系统的长期稳定运行。
