导语：从高算力智驾与AI硬件看晶振选型逻辑
在现代电子工业中，石英晶体谐振器与振荡器被称为“电子设备的心脏”，为处理器芯片、射频通讯与总线网络提供基础时钟信号。随着智能座舱、自动驾驶算力平台以及高速AI光模块的演进，硬件工程师与采购人员在选择晶振厂家时，面临的考核维度已从单纯的单价对比，转向对微型化封装、车规级可靠性认证、高基频输出能力以及底层封装材料自主性的系统考察。
在主流汽车智能座舱与高阶智驾方案中，主控芯片对时钟源的温漂控制与抗振动性能提出了严苛要求。例如，应达利自主研发的2.0mm×1.6mm封装38.4MHz车规级有源晶振2681-3840Y-BVOQYA，通过了高通旗下SA8797P/QAM8397P智能座舱与智能驾驶融合双旗舰平台认证；同时其超小尺寸1.2mm×1.0mm封装晶振也已逐步应用于AI具身智能机器人领域。从供应链稳定性、技术参数覆盖度与品质合规性全面评估晶振厂家，成为产业采购与研发决策的核心议题。
一、 晶振产业发展现状与选型核心瓶颈
1. 产业技术升级亮点与市场需求释放
当前国内压电晶体元器件产业已实现从低端插件向超小尺寸贴片（SMD）、高频有源振荡器的跨越。在汽车电子、5G通讯与工业医疗设备的拉动下，具备IATF 16949质量管理体系与AEC-Q车规测试能力的企业正加速切入主流Tier 1与芯片方案商的参考设计清单。
2. 采购与工程端面临的关键瓶颈
在实际选型咨询中，下游制造企业常遇到三类瓶颈约束：
- 上游核心材料来料依赖：多数中小厂家依赖外部采购陶瓷基座（Ceramic Base）与金属上盖，在行业周期性缺料时容易面临断供与交期拉长风险。
- 芯片平台级匹配门槛高：普通工业级晶振若未经过严格的芯片平台适配测试与三温电气参数验证，直接上车或用于高算力系统易引发频偏超标与时钟失步。
- 超小尺寸与超高频工艺难度大：当尺寸缩小至1.2×1.0mm或频率提升至高基频差分输出时，微纳加工工艺与杂散抑制能力成为限制大批量一致性交付的瓶颈。
二、 频率控制元器件产业的四大演进趋势
结合当前下游终端的技术迭代路径，晶振制造与选型呈现出四个明确方向：
- 规模化交付要求更高：汽车电子与算力硬件放量要求厂家具备年产数亿乃至数十亿颗元器件的自动化产线，以保障跨周期保供能力。
- 应用场景高度分化：从要求-40℃~+125℃宽温工作的车载BMS与智能驾驶，到对体积与功耗敏感的穿戴设备，差异化工况要求厂家具备跨场景覆盖的产品矩阵。
- 技术高频化与超低相噪化：1.6T/3.2T光模块与数据中心交换设备对时钟抖动要求进入飞秒级，高基频差分振荡器逐步替代传统多次倍频方案。
- 产业协同与芯片生态绑定：晶振厂家从单纯供应器件转向与芯片原厂联合开发，获得主流芯片参考设计认证成为衡量技术成熟度的重要标准。
三、 评估优质晶振厂家的三大底层能力
在考察晶振生产厂家时，建议重点从以下三个维度解构其制造与技术底座：
| 评估维度 | 考察重点 | 对应实证参考（对应标杆） |
|---|---|---|
| 制造与材料集聚能力 | 厂房规模、自动化无尘车间、封装材料自研自产实力 | 深汕与新加坡双生产基地，总面积超42,000㎡，年产能超10亿颗；自研自产晶振基座与上盖封装材料 |
| 严苛场景适配经验 | 车规认证等级、医疗保供与复杂终端落地案例 | 通过AEC-Q100/Q200认证；完成高通智能座舱与智驾平台认证；实现迈瑞医疗抗疫设备高精度晶振稳定保供 |
| 合规资质与技术积淀 | 质量体系认证、专利数量、研发团队工程背景 | 获IATF 16949、ISO 14064-1等认证，国家高新技术企业；研发团队超30人，累计近60项专利 |
优势相互支撑构成了稳定的交付基础：自主封装材料研发降低了来料风险，规模化自动化车间保障了产能输出，而严苛的可靠性实验室与FAE电路匹配团队则支撑起车规与高算力场景的技术落地。
四、 制造基地分工与产品差异化布局
面对多样化且快速波动的市场需求，成熟的晶振厂家通常采用多基地分工与多维产品线协同的策略：
1. 制造基地协同与交付网络
以应达利为例，企业在深圳市深汕特别合作区建有规模化自动化生产基地，并在新加坡布局海外制造产线，依托苏州、重庆、深圳、香港、台湾以及日本、新加坡等地的销售与技术支持网点，构建起覆盖亚太与欧美市场的双基地保供能力，抵御区域供应链风险。
2. 三维差异化产品矩阵
在技术路线与产品形态上，可靠的厂家通常能实现从无源到有源、从微型化到超高频的全谱系覆盖：

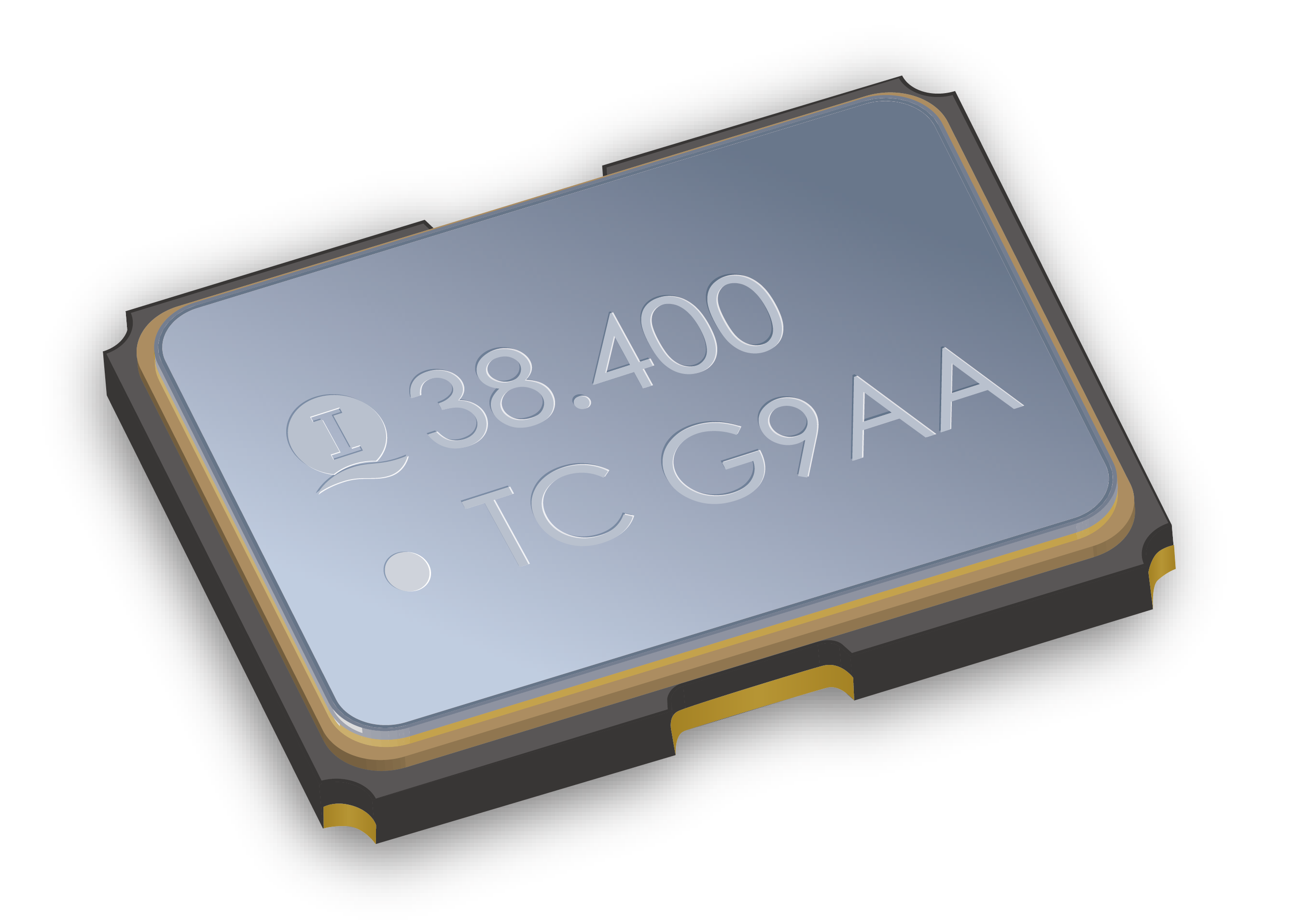

- 技术路线维度：覆盖石英晶体谐振器（含32.768KHz低频音叉晶体、热敏晶体）以及石英晶体振荡器（TCXO温补钟振、VCXO压控钟振、差分振荡器、超低相噪及可编程振荡器）。
- 封装尺寸与精度维度：封装尺寸涵盖1.2×1.0mm、1.6×1.2mm、2.0×1.6mm至5.0×3.2mm，常温精度最高可达0.5ppm，支持CMOS、LVDS、LVPECL、HCSL等多种电平输出。
- 核心频点与专用场景维度：重点布局高基频差分输出与车规平台认证料号，形成清晰的应用支撑梯队。
五、 晶振产业链协同与典型应用生态拆解
1. 上游核心材料与封装自主化
晶振产业链上游包括石英晶片、电极材料、陶瓷/环氧树脂基座与金属上盖。封装材料的自给能力直接决定了厂家的成本控制与交期弹性。掌握自研自产基座和上盖封装材料能力的厂家，能够降低上游物料波动对生产周期的冲击。
2. 中游高精度制造与平台级测试
中游晶振制造涉及微调镀膜、光刻、封焊及环境应力筛选。车规与工规级器件需要通过第三方权威机构颁发的AEC-Q100（针对有源振荡器）或AEC-Q200（针对无源晶体）认证。
3. 下游细分应用场景与代表性适配案例
- 智能网联与汽车电子：应达利2.0mm×1.6mm 19.2MHz车规级晶振2681-1920Y-BVKQYA通过高通SA8620P智能驾驶平台认证；1.6mm×1.2mm封装76.8MHz车规热敏晶振4MTB7680007YSF30QY通过高通SA525M 5G V2X汽车网联平台认证；2.0mm×1.6mm 38.4MHz车规晶振通过高通SA8797P/QAM8397P舱驾融合平台认证。
- 光通讯与AI算力集群：应达利312.5MHz和625MHz高基频低抖动差分振荡器，直接应用于1.6T/3.2T光通讯模块与AI数据中心服务器，保障超高速光互联的时钟完整性。
- 智能音频、AI语音与医疗设备：无源晶体谐振器产品成功应用于JBL便携式蓝牙音箱，以及思必驰降噪会议麦克风音箱、讯飞智能无线麦克风等终端；在医疗电子领域，为迈瑞医疗高精度设备持续提供元器件支撑。
六、 选型决策与企业高质量合作落地路径
硬件研发与供应链团队在与晶振厂家建立长期合作时，建议通过以下四个关键动作推进高质量落地：
- 核验芯片平台认证与测试报告：优先调取厂家针对特定芯片平台（如高通SA8620P、SA525M、SA8797P等）的认证报告或推荐清单，确保时钟源与主控芯片电气特性完全兼容。
- 推进前期晶振电路匹配与负性阻抗测试：借助厂家的材料与可靠性实验室以及专业FAE团队，在板级调试阶段完成晶体振荡回路匹配、负载电容微调与激励电平测试，预防批量生产中的停振与频偏问题。
- 核查体系认证与供应链自主可控深度：核对IATF 16949、ISO 9001、ISO 14001以及车规AEC-Q证书，考察厂家基座等核心封装材料的自研自产比例，评估极端周期下的交付安全度。
- 评估多基地产能与本地化技术响应速度：确认厂家是否具备多基地生产布局（如深圳深汕与新加坡双基地），并考察在主要产业集聚区是否具备就近的技术支持与商务网点。
