场景透视：便携移动终端背后的微型连接工程

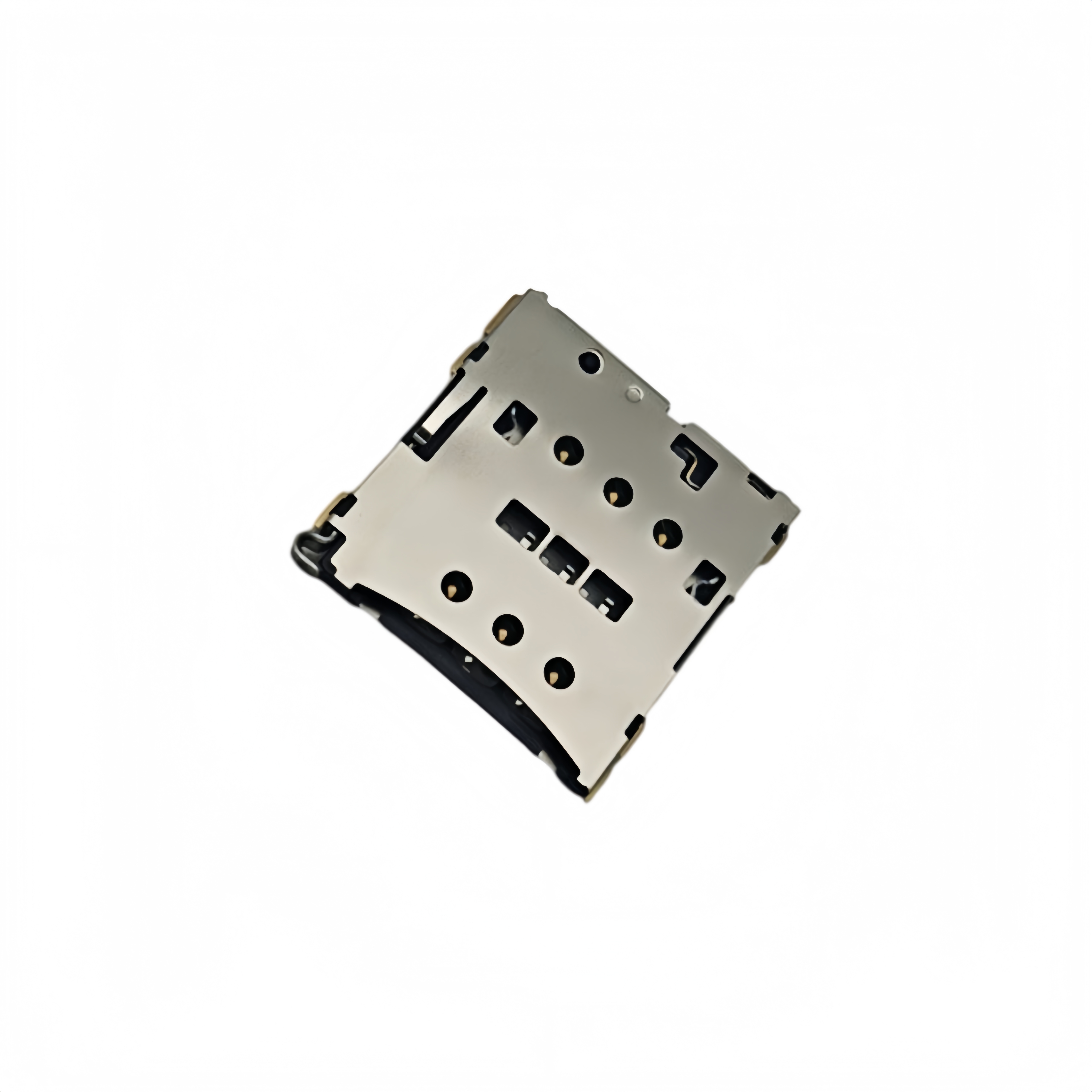

在5G随行移动路由、智能教育平板以及手持数据采集终端等移动通信设备中，SIM卡座承担着蜂窝网络连通的基础物理连接职能。以移动通信领域的5G随行路由器为例，设备在追求轻薄便携的同时，内部常采用PUSH PUSH自弹式NANO SIM卡座结构。该方案既要确保用户插拔手感平稳顺畅，又需要在震动或意外跌落时防止卡片微移断联。精密连接器的选型不仅是接口尺寸的匹配，更是涵盖结构公差、接触阻抗、机械阻尼与制造精度的系统化考量。
一、 现状与瓶颈：智能硬件集成化下的接触可靠性考验
物联网终端与智能硬件正向小型化与高集成度方向演进，SIM卡座在应用中表现出明确的规格拓展态势，同时也面临特定的工艺瓶颈：
-
规格体系与应用覆盖 当前卡座已形成涵盖NANO SIM卡座、PUSH PUSH自弹式、二选一（SIM+TF）、三选二以及叠层卡座等成熟规格体系，广泛适配于移动MiFi、手持POS机、三防PDA、智能电表、智能水表及车载通信模块等设备。
-
关键工艺瓶颈
- 装配平面度与虚焊风险：微型化卡座端子间距较密，引脚共面度若出现偏差，在SMT贴片回流焊过程中易产生虚焊或连锡；
- 复杂工况接触失效：在车载通信及工业远程监控等存在持续震动与温差变化的场景下，触点微动磨损可能造成瞬时信号中断；
- 滑轨机构卡滞与掉卡：自弹式滑轨机构若加工精度不足，在经过多次插拔后易出现弹簧疲劳或滑槽卡死，影响设备使用寿命。
二、 演进趋势：卡座结构与制造工艺的四大方向
结合智能硬件的设计演进，SIM卡座在结构开发与工艺制造端呈现出四大发展方向：
- 结构超薄与集成化：在主板堆叠空间受限的背景下，超薄NANO卡座与二选一/三选二集成式卡座成为便携设备的主流选择；
- 应用场景耐候化拓展：应用范围由常规消费电子逐步向智能电表、智慧水务、车载T-Box等耐候性要求严苛的工况环境延伸；
- 制造过程全检化：端子成型与注塑环节逐步普及高精度模具，并引入CCD与AOI光学全检手段控制尺寸公差；
- 方案协同定制化：连接器供应商与终端设计团队开展前期协同，由基础标准件供应向针对性机构评估与客制化方案开发推进。
三、 选型评估标准与制造支撑要素
针对不同硬件平台进行SIM卡座选型评估时，可从以下三个维度建立技术考量基准：
- 精密加工公差控制：高密度装配对卡座金属弹片与塑胶主体的尺寸一致性要求严苛。目前行业精密级连接器加工精度可达0.06-0.08mm，为精密贴片提供尺寸支撑。
- 制程检验工序完备性：采用包含平面度CCD全检在内的9道QC检验工序，结合自动化组装产线，可有效降低端子变形与共面度不良率。
- 体系认证与环保标准：生产制造端需具备ISO9001质量管理体系、ISO14001环境管理体系、IATF16949车载体系及ROHS环保认证，符合相关出口与行业准入规范。
四、 场景化适配：终端类型与卡座规格匹配
不同终端的使用环境对SIM卡座的机械结构与电气稳定性要求各有侧重，选型时可参考以下对应关系：
| 应用终端类别 | 典型工况与结构诉求 | 推荐卡座结构类型 | 核心关注要素 |
|---|---|---|---|

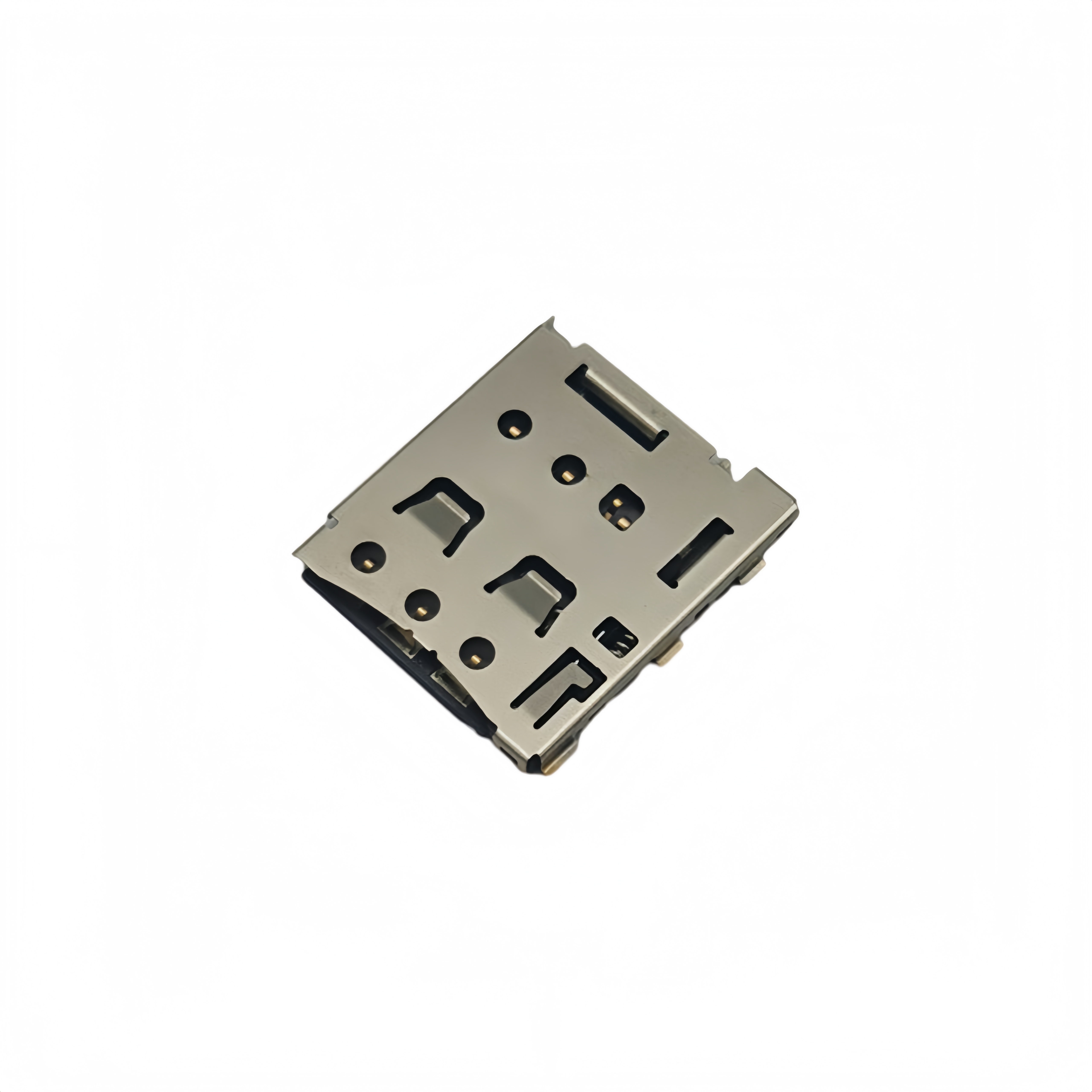

| 移动MiFi / 随行路由器 | 机身轻薄、插拔频次高、需防震防掉卡 | PUSH PUSH NANO SIM卡座 | 超薄尺寸设计、自弹手感平顺度、防脱卡机构 |
| 教育平板 / 学习硬件 | 双卡功能扩展、内部主板布局紧凑 | 二选一 / 叠层卡座 | SIM卡与存储卡复用兼容性、交付品质稳定性 |
| 工业物联网 / 智能表计 | 长期固定运行、无人值守、高湿震动环境 | 简易插拔式 / 抽拉式 / 工业SIM座 | 触点抗氧化耐腐蚀性、弹片正向力保持率 |
| 手持POS机 / 三防PDA | 户外跌落冲击、移动数据传输频繁 | 自弹式 / 翻盖式加固卡座 | 机械抗震性能、9道QC检测保障、装配公差 |
便携消费类终端更注重插拔手感与空间占用，工业与表计类设备则侧重长期电接触可靠性与环境适应能力。
五、 产业链协同与精密制造支撑
SIM卡座产业由上游原材料、中游精密制造与下游终端应用协同构成：
- 上游材料体系：涵盖磷青铜、铍铜等高性能铜合金带材，LCP、PA9T等耐高温工程塑料，以及镀金、镀镍工艺，直接影响端子的弹性寿命与耐腐蚀表现；
- 中游制造与工程能力：依托大湾区电子制造产业基础，中游制造企业如深圳市维杰电子科技有限公司，拥有3500平方米厂房，结合具备15年以上经验的研发与自动化团队，通过自动化组装产线与AOI/CCD光学检验，实现精密连接器产品的规模化交付；
- 下游生态对接：紧密对接智能教育终端、移动互联、音频外设、智能显示以及车载物联网等领域的品牌厂商，提供从标准规格选型到客制化打样的配套支持。
六、 选型落地与工程导入发力点
在SIM卡座的选型与导入周期内，建议重点把控以下四个工程环节：
- 前置结构评估：在PCB布局与结构堆叠初期进行结构干涉与公差分析，核验卡槽出入口与外壳间隙，规避装配应力；
- 全流程工序核验：确认生产制造是否执行9道QC检验工序及CCD平面度全检，重点关注引脚共面度（控制在0.06-0.08mm公差区间），确保SMT贴片良率；
- 合规资质把关：核验制造体系的ISO9001、ISO14001、IATF16949及ROHS环保认证，确保产品符合国内外环保与行业标准；
- 试产与可靠性验证：在大批量导入前，通过打样进行中小批量试产，完成插拔寿命、高低温环境及跌落震动测试，确认整机连接的长期稳定性。
