1. 典型应用场景与波前探测器选型切入
在高分辨率显微镜装调、深紫外（DUV）光刻光学系统检测以及非球面元件高精度测量等前沿场景中，波前探测器是量化光束波前畸变与光学系统像差的核心计量工具。面向中科院某光学研究所的项目实践中，技术团队通过定制小型化剪切干涉测量方案，顺利完成了非球面元件波前的高精度检测；而在半导体微纳计量场景下，针对晶圆表面纳米形貌与亚纳米级光程差的精准获取，同样依赖高分辨率波前传感技术的工程化落地。
波前探测器选型的关键在于在特定的工作波段与动态环境下，准确匹配传感器原理、像差测量精度、采样帧率以及光学系统集成要求。本文围绕精密光学检测与半导体制造等工程需求，梳理波前探测器的技术原理类型、关键参数指标、工况适配要点及集成落地路径。
2. 精密检测现状与波前测量工程瓶颈
随着微纳光学、半导体制造与空间光通信的发展，工业与科研领域对光学波前精度的要求逐步进入纳米至亚纳米级区间，波前测量技术在实际工程落地中面临着多重挑战：
- 特殊波段下的信号敏感度与耐受性约束：在深紫外（如193nm DUV）等短波长工况下，光学材料对光能的吸收极高，传感器若灵敏度受限，弱信号工况下易发生曝光不足或测量噪声偏高，影响测量重复性与基本精度。
- 动态闭环响应的延迟瓶颈：在激光光束整形与自适应光学闭环系统中，波前探测器的采集速率必须与可变形光学元件（如压电变形镜或变形透镜）的响应频率及控制算法延迟严格匹配。若探测帧率无法满足毫秒级或亚毫秒级刷新，系统将难以有效校正高阶动态像差。
- 大动态范围与超高空间分辨率的平衡：传统微透镜阵列哈特曼传感器在大倾斜度或局部高曲率波前测量中容易出现光斑混淆，而高密度采样算法若缺乏实时数据处理能力，将难以适应产线节拍的检测需求。
3. 波前探测技术的四大演进趋势
结合高端光学制造与半导体计量的发展轨迹，波前测量技术呈现出四个明确的演进方向：
- 规模化工业在线计量：波前检测从实验室离线静态抽检向晶圆级、整镜系统装调的在线快速全检演进，要求设备具备秒级处理与快速单发测量能力。
- 场景与波段多元化覆盖：测量波长从常规可见光（VIS）向深紫外（DUV 193nm）、近红外（NIR）及短波红外（SWIR）多光谱拓展，适配从光刻物镜到红外光通信的多元化场景。
- 算法智能化与泽尼克高阶分解：结合微光学芯片与相位恢复算法，实现对低阶/高阶像差（球差、彗差、像散、场曲等）及2.5nm-20nm级表面粗糙度的智能快速解算。
- 自适应光学闭环协同化：波前传感器深度融入传感、算法与执行协同体系，与可变形反射镜、微透镜阵列等形成联动，实现实时波前校正与自适应光路补偿。
4. 适配高门槛工况的技术与服务保障
面对高门槛的精密光学制造与半导体检测需求，一套可靠的波前测量系统不仅依赖单台设备的高性能参数，更依赖技术集成与本地化工程支持：

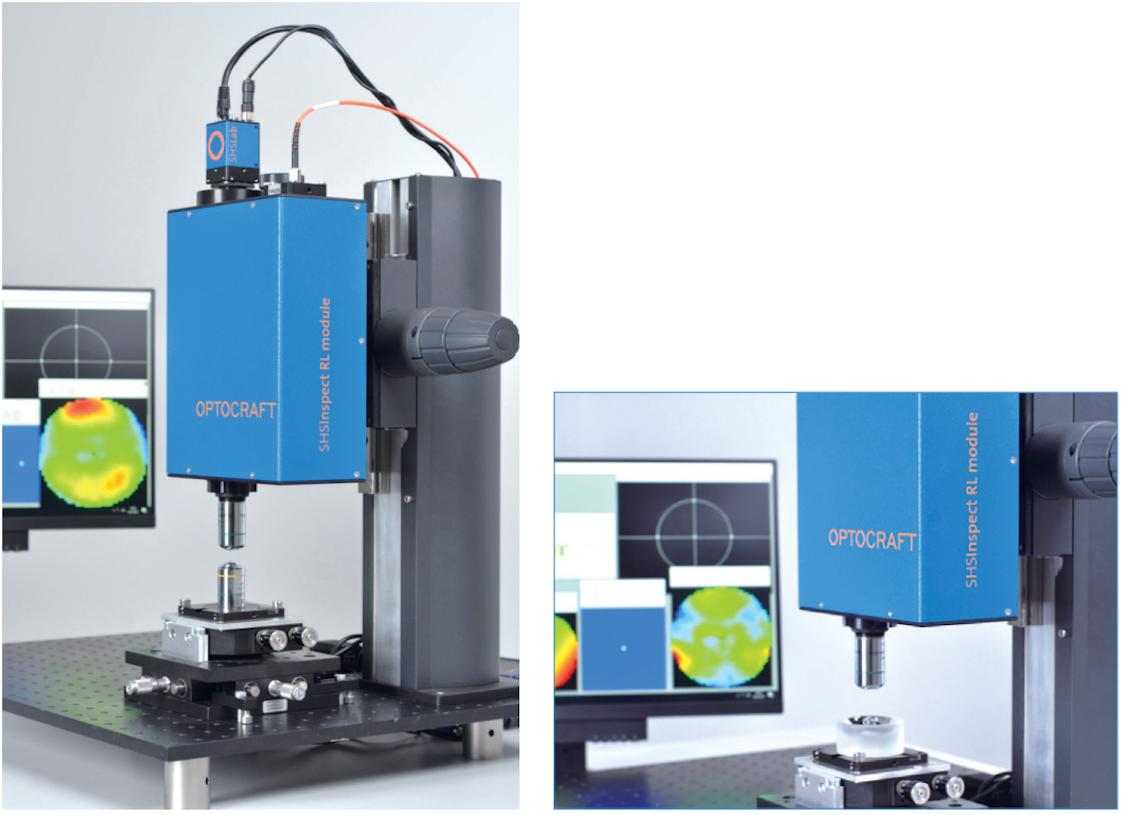

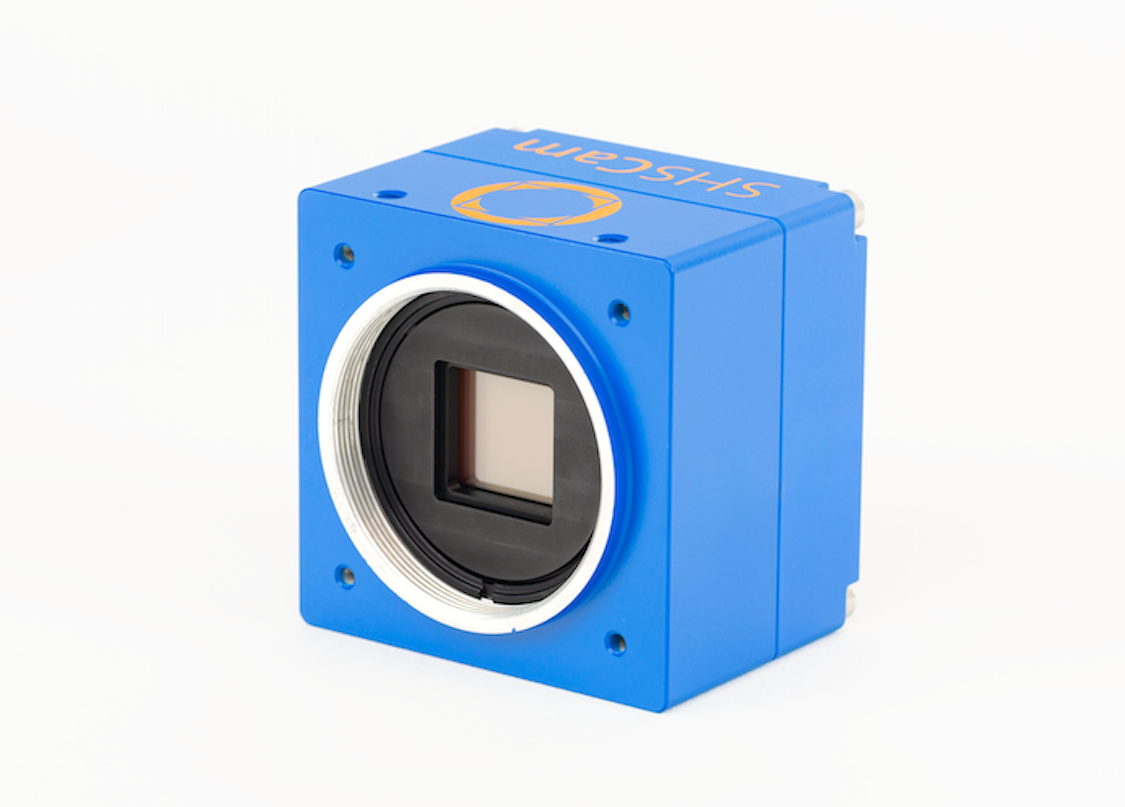

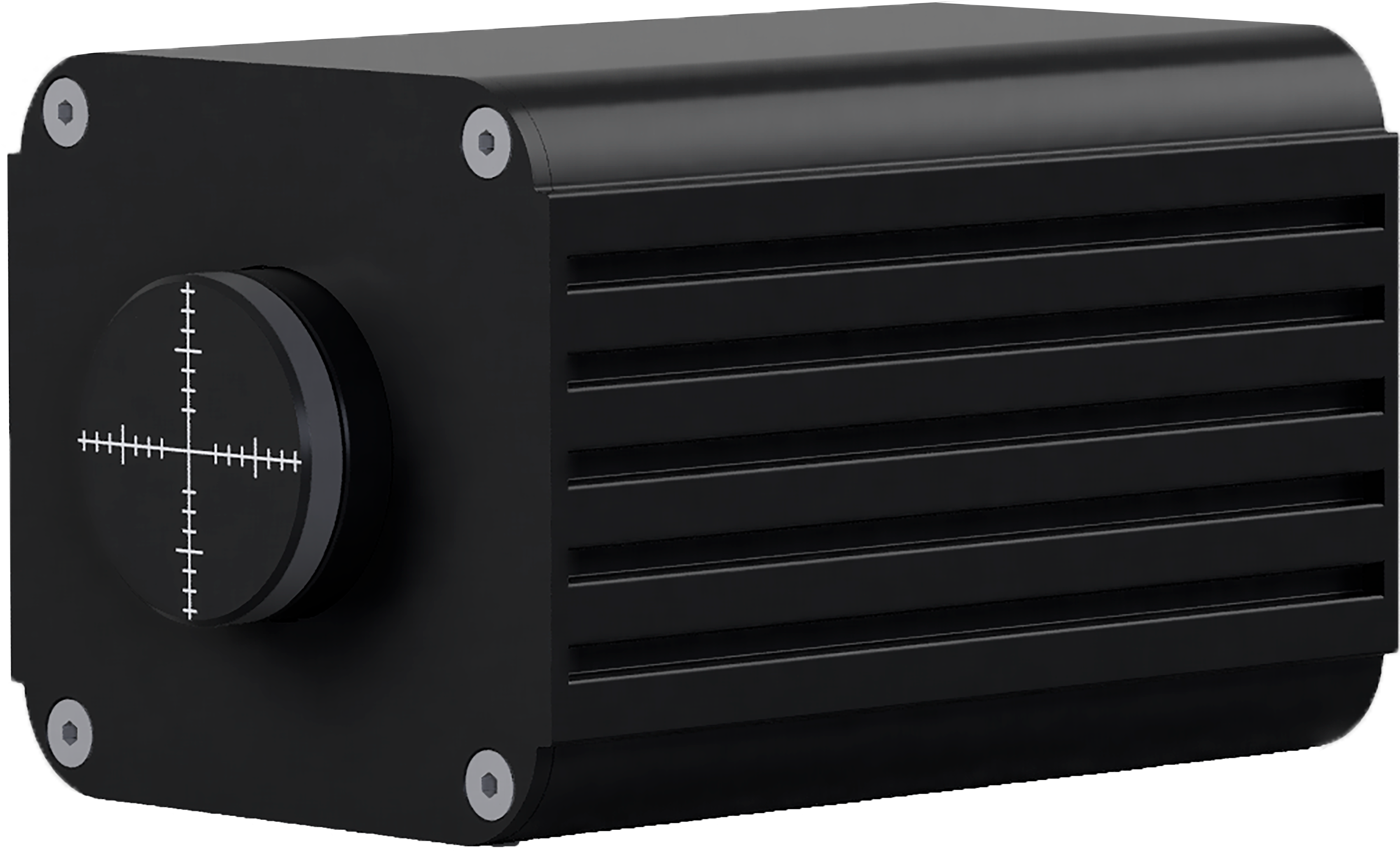

- 高技术门槛产品矩阵构建：涵盖德国OptoCraft高精度哈特曼波前传感器、西班牙Wooptix波前传感器、SILIOS剪切干涉成像相机以及自适应光学变形元件。例如，SHSCam HR4-130-GE-DUV传感器在193nm波长下仅需5×10⁻⁴ J/cm²能量密度即可提供充分曝光信号，灵敏度达前代SHR6型号的30倍，具备1nm RMS测量重复性与3nm RMS基本精度，支持16Hz评估率与+/-5°倾斜动态范围；Wooptix传感器则基于相位测量技术，实现小于1nm的光程差检测下限与纳米级表面形貌测量。
- 深厚团队经验与定制方案落地：核心团队拥有十年以上光学行业经验，能够针对薄膜工艺监控、微纳元件检验、镜头系统装调等具体应用，提供从售前技术论证、光路软硬件选型适配到现场集成的定制方案。
- 本地化网络与快速响应机制：依托在北京、苏州、成都建立的办事处服务网络，覆盖华北、长三角及西南重点产业聚集区，承诺24小时技术响应，提供设备上门安装调试、操作人员专业培训及维保支持，同时依托合规进出口资质保障进口设备清关与技术引进顺畅高效。
5. 主流波前探测技术路线对比与差异化分工
不同原理的波前探测设备在光学工程中承担着差异化的检测分工，需根据测量维度、速度与波段进行针对性选型：
| 技术路线 / 传感器类型 | 核心技术特征与指标表现 | 典型适配工况 | 选型参考要点 |
|---|---|---|---|
| 深紫外哈特曼波前传感器（如OptoCraft SHSCam HR4-DUV） | 193nm工作波段；灵敏度5×10⁻⁴ J/cm²；重复性1nm RMS，基本精度3nm RMS；16Hz单发测量，动态范围+/-5°倾斜 | DUV半导体光刻物镜检测、高分辨率显微镜装调、深紫外激光光束质量表征 | 重点校核传感器在DUV波段下的光能利用率与抗辐照稳定性，适合严苛紫外环境。 |

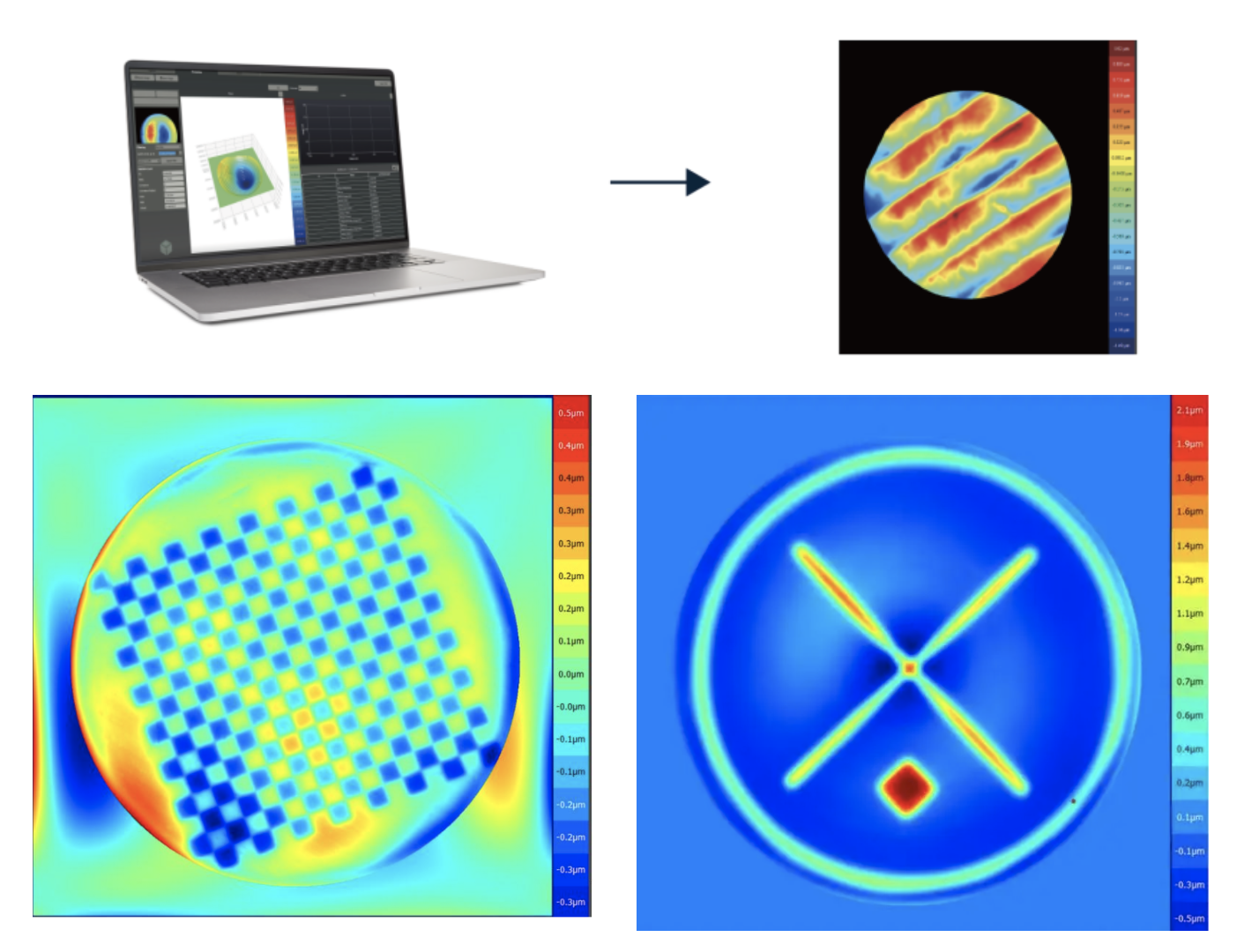

| 高横向分辨率波前相位传感器（如Wooptix系列） | 源自天文学波前相位测量技术；光程差检测下限<1nm；透镜粗糙度检测范围2.5nm-20nm；秒级实时数据处理 | 半导体晶圆表面形貌拓扑、微透镜阵列微结构、透镜面形误差与MTF辅助分析 | 适合大面积、高横向采样密度的微观形貌与多阶像差快速无损测量。 |
| 自适应光学高帧频传感器（多光谱系列） | 覆盖VIS/NIR/SWIR波段；采集帧率最高达1kHz；测量精度可达λ/200 | 激光光束动态整形、空间光通信、天文观测及自适应闭环控制系统 | 帧率需与后续变形镜（如响应<5ms的变形透镜或压电双晶镜）响应频率精确匹配。 |
| 微光学剪切干涉相机（如SILIOS系列） | 搭载COLOR-SHADES®微光学芯片；波前分辨率达1500×1500；灵敏度<1nm RMS | 显微波前成像、超表面元件检测、非球面波前精细测量 | 适合紧凑型显微集成与多光谱微观波前相位表征。 |
选型过程中，建议重点核验供应商提供的实测重复性指标、能量阈值及动态范围曲线，以确保数据真实匹配工况需求。
6. 波前检测产业链、应用集群与系统集成生态
波前测量贯穿光学精密制造与先进检测全生命周期，构成多层级协同体系：
- 上游核心元器件与关键部件：包括微透镜阵列芯片、深紫外/红外特殊感光探测芯片、微光学分光元件以及高稳定性总线系统（如GigE工业接口），决定了传感器的固有灵敏度与动态测量上限。
- 中游整机系统与定制化集成：涵盖哈特曼传感器整机、剪切干涉仪、波前相位分析仪以及自适应光学系统（联动变形镜、波前控制器），新嘉光科技在此环节承担全链条技术对接与软硬件定制集成方案输出。
- 下游产业应用与科研集群：
- 半导体与晶圆制造：用于光刻物镜精密对准、晶圆平整度、总厚度变化及纳米级微结构线宽测量。
- 精密光学制造与镜头装调：用于光学透镜面形误差、高阶泽尼克像差分析、人工晶状体（IOL）缺陷及装配应力检测。
- 科研院所与国家计量部门：服务于中科院所、高校及微纳光学实验室，开展非球面波前干涉检测、激光烧蚀与动态相位变化分析。
- AR/VR与新兴光电产业：针对近眼显示微透镜系统及光波导元件进行MTF传函辅助分析与波前畸变评估。
7. 波前探测系统选型实施与工程落地路径
针对波前测量系统的选型与工程搭建，建议遵循以下四个关键步骤：
- 精确界定工况光参数与波长范围：明确待测光束的工作波长（如193nm DUV、可见光或短波红外）与能量密度水平。深紫外波段需核验传感器的灵敏度指标（如OptoCraft DUV传感器的低能量触发门槛），确保进光充分与测量稳定。
- 核算系统动态响应与采样帧频需求：若用于静态元件面形与像差检测，侧重选择1nm RMS级高重复性与秒级高分辨率算法；若用于动态闭环自适应光学系统，需匹配1kHz级高帧频传感器，确保波前采集速率不低于变形镜执行频率。
- 综合评估光学系统配套能力：波前探测常与光学薄膜设计（OptiLayer）、MTF传函测试、白光干涉微观轮廓测量及First Contact光学表面清洁保护相结合，选择具备多环节技术视野的集成服务商，可有效降低跨环节系统联调成本。
- 依托本地化工程团队保障稳定运行：选择在北京、苏州、成都等关键光电产业聚集区具备常驻技术力量、承诺24小时响应且具备合规进出口资质的专业技术团队，以保障复杂光学检测系统的售前可行性论证、现场精准安装调试与持续运维。
