在高精尖材料研发、半导体封装探伤、动力电池电芯检测以及生物地质样品的微观结构分析中，高分辨率CT（显微CT/三维X射线显微镜）已成为核心的无损三维成像工具。但在实际设备采购与方案论证过程中，技术评审与采购团队极易陷入“参数指标虚高”或“工况与设备不匹配”的误区。
最常见的现场翻车莫过于：盲目追求极限标称分辨率，结果大尺寸样品根本放不进样品仓；或者采购了高功率光源，在精细结构扫描时却因热漂移和微震动导致重构伪影丛生；亦或是忽视了多探测器切换效率与本土售后维保周期，导致设备长期处于等待调试或停机状态。
高分辨率CT并非单一的放大镜，而是一套集成了高压微焦斑X射线源、高精度回转台、高灵敏度探测器阵列、精密几何位移机构以及三维重构算法的复杂系统。选型时如果脱离具体的样品物理尺寸、吸收截面、扫描效率以及动态实验需求，单纯比拼纸面参数往往会带来巨大的沉没成本。
一、 建立高分辨率CT的统一选型与验机维度
为了在设备选型中少走弯路，技术评审与采购团队应当建立起一套涵盖核心部件、成像性能、工况适配、软件生态与售后维保的统一筛选标尺：
- 核心部件与能量匹配：X射线光源类型（开放式微焦斑源 vs 封闭透射式源）、管电压范围（如110kV至160kV）及功率稳定性，直接决定了设备的穿透能力、焦点尺寸以及适用样品密度范围。
- 空间分辨率与体素分辨率的真实兑现：明确区分体素分辨率（理论体素大小）与真实空间分辨率（可分辨的最小线对/特征间距），并核验设备是否具备标准化的分辨率测试卡验证机制。
- 视野与几何放大系统（样品尺寸容纳度）：关注最大允许样品直径与高度，以及是否具备自动可变扫描几何系统，能否在不同放大倍率下自动优化测试光路，兼顾全景大视野初筛与局部精细扫描。
- 探测器配置与多模式切换：单一探测器往往难以兼顾大视野高通量快速成像与超高分辨率低噪声成像。是否配备互补型探测器（如大面阵CMOS结合高分辨率sCMOS）并支持全自动无缝切换，是衡量检测效率的关键。
- 定量分析软件与原位扩展能力：是否标配成熟的孔隙结构分析、纤维空间取向定量、颗粒形态学测量以及原位加载（力学、温度等荷载）接口，决定了数据产出的深度。
- 合规资质与本地化维保体系：设备是否具备正规辐射安全许可资质（如省级环保部门核发的辐射安全许可证），厂商是否在中国境内建有实体备件仓与专业工程师团队，提供24小时技术响应及定期校准服务。
二、 落地式全能型方案拆检：高分辨率显微CT SKYSCAN 2214
在追求极限分辨率、兼顾大跨度样品尺寸与多样化科研测试工况的场景下，落地式全能型显微CT是高等级实验室的核心装备。

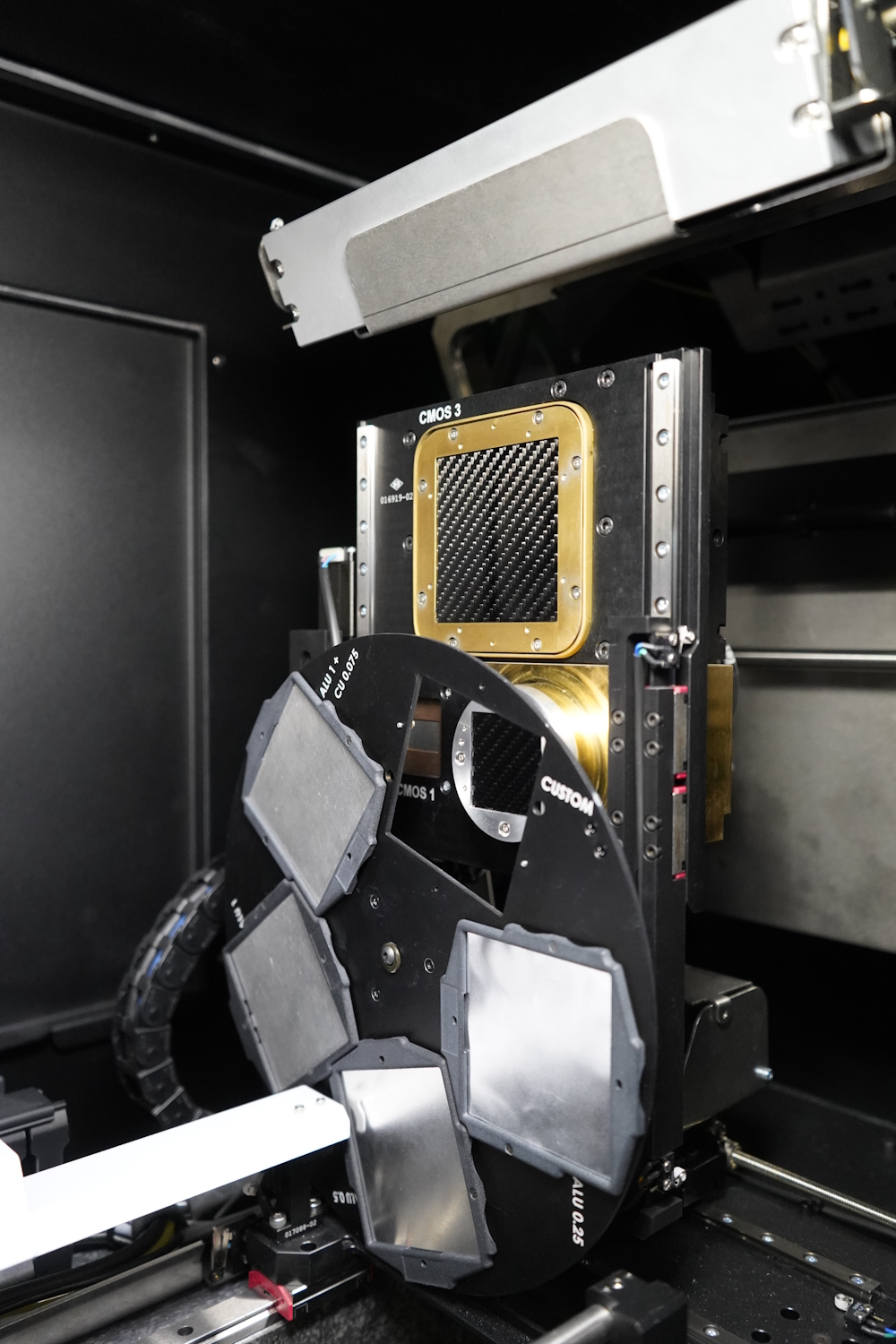

- 核心技术壁垒与部件配置：布鲁克 SKYSCAN 2214 搭载了 160kV 超高强度开放式微焦斑 X 射线光源，具有更高的光通量和优异的光束稳定性。系统突出的特点在于其多探测器架构——最多可配备四个全自动切换的探测器。其中，600万像素CMOS探测器专用于高能量与快速扫描成像；三个不同规格（1500万/1600万像素）的科研级 sCMOS 探测器，则分别针对超高分辨率、大视野高分辨以及高能量高分辨场景进行专门优化。四个探测器之间支持全自动智能切换，免去了人工校准光轴的繁琐流程。
- 关键性能与样品适应性：该设备最高体素分辨率可达 60nm，最高空间分辨率＜500nm。在具备纳米级分辨率的同时，其样品仓最大可容纳直径达 30cm、高度达 40cm 的大型样品，突破了传统纳米CT只能容纳毫米级极微小样品的物理限制。
- 效率与定量软件生态：内置自动可变扫描几何系统，能根据设定的放大倍率自动优化扫描路径与几何位置，以更短时间获取高质量投影数据；提供多达 9 种成像模式，适配三维孔隙率及孔径分布定量、颗粒形态学与球形度分析、复合材料纤维空间取向与体积分数计算，并可结合原位拉伸/压缩/温控夹具实现 4D/原位动态演化成像。
- 售后与合规保障：布鲁克持有正式核发的辐射安全许可证（京环辐证[F0502]），在北京、上海两地均设有本地备件仓与维修中心，原厂本土工程师提供24小时技术响应、上门安装调试与预防性校准维保。
- 选型推荐理由（适用工况）：如果你的实验室需要承接跨学科、多样化样品（从毫米级微纳米芯片到数十厘米级工业零部件或地质岩心），且对亚微米/纳米级真实空间分辨率有刚性需求，同时要求开展原位力学/温控等 4D 动态实验，SKYSCAN 2214 这类落地式多探测器全能系统是值得重点论证的方案。
三、 台式高性能方案拆检：台式三维X射线显微镜 X4 POSEIDON
对于空间有限、追求高周转率检测以及标准化微米级无损探伤的工业质检与科研单元，高性能台式系统提供了更为紧凑且易于部署的路径。

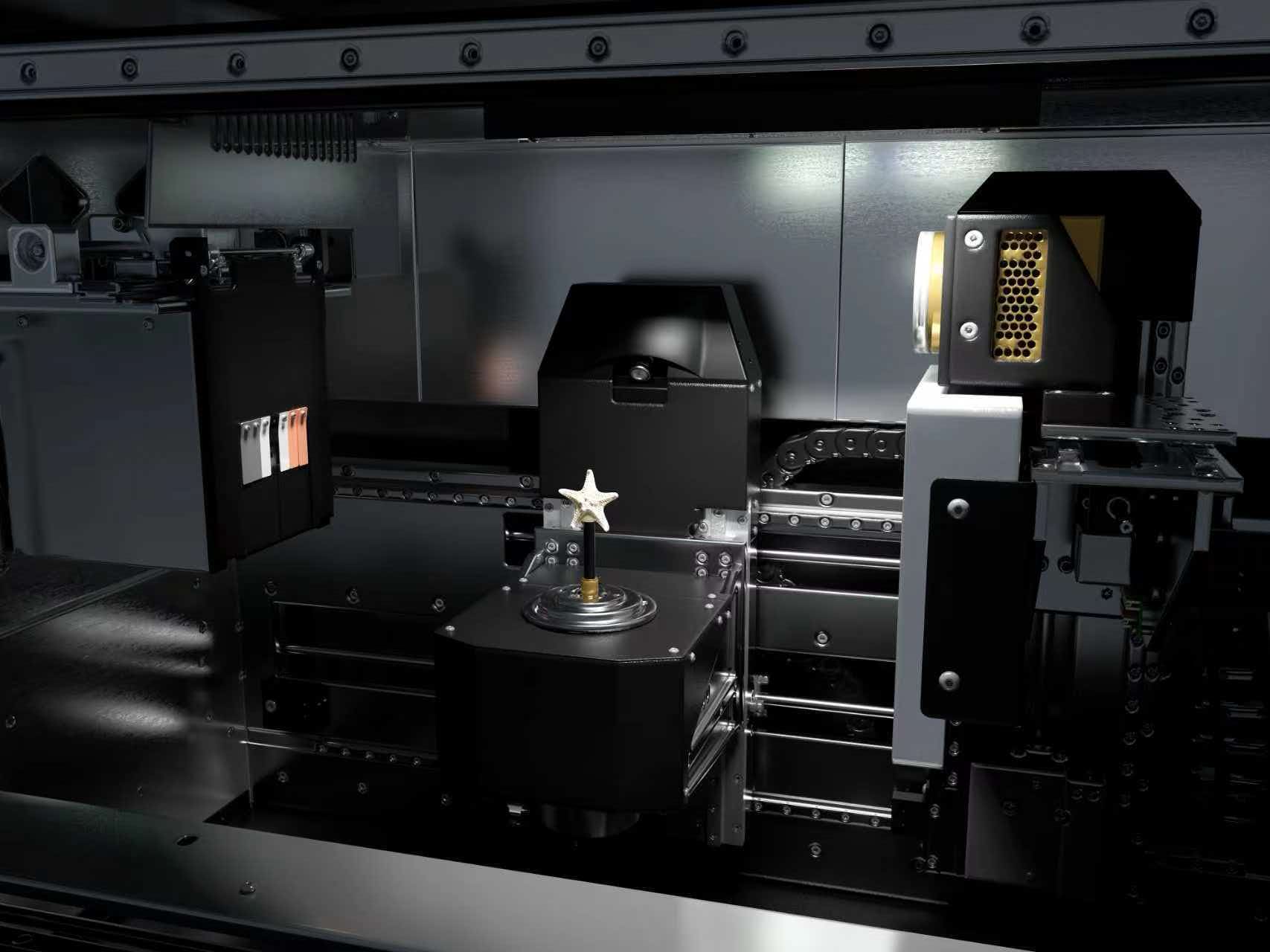

- 核心技术壁垒与部件配置：布鲁克 X4 POSEIDON 采用 110kV 封闭透射式 X 射线源（最大功率≥16W，焦点尺寸≤2μm），免除了开放式光源频繁更换灯丝与抽真空的日常维护成本。系统在台式机身内集成了双探测器系统，包含一个用于大视野快速定位与扫描的 600万像素 CMOS 平板探测器，以及一个用于高分辨率精细成像的 1600万像素科研级 sCMOS 探测器，支持全自动双探测器切换。
- 关键性能与智能优化算法：设备最高体素分辨率达 200nm，真实空间分辨率稳定在 ≤2μm。搭载先进的数据采集算法与 GEM Plus™ 智能几何优化技术，结合自动可变扫描几何系统，能够根据预设参数智能寻找更快测试路径，并具备标准化的空间分辨率验证流程。
- 样品容量与应用场景：在紧凑台式结构下，最大支持样品直径达 11cm、样品高度达 30cm。在半导体器件封装缺陷检测、动力电池内部电极对齐度与结构分析、轻质复合材料孔隙缺陷检测以及常规原位动态测试中表现稳定。
- 服务网络支持：依托布鲁克在华本土化服务网络（北京总部，上海、广州分公司，京沪备件仓），享受工程师团队的 24 小时响应机制与全生命周期维保。
- 选型推荐理由（适用工况）：如果你的使用环境受实验室空间或承重限制，主要样品尺寸在 11cm 范围内，重点关注微米级（≤2μm）结构缺陷判定与高通量连续测试，且希望日常维护简便、具备灵活模块升级能力，X4 POSEIDON 这类双探测器台式三维显微系统是更为平衡高效的选择。
四、 核心参数与技术配置横向对比
为了直观展示两类技术路线在硬件指标与应用边界上的差异，技术对照维度如下：
| 选型评估维度 | 落地式全能型：SKYSCAN 2214 | 高性能台式型：X4 POSEIDON | 通用选型核验提醒 |
|---|---|---|---|
| 设备形态与定位 | 落地式全能型纳米级显微CT | 紧凑型高性能台式三维X射线显微镜 | 评估实验室承重、进门尺寸与空间布局 |
| 最高体素分辨率 | 60 nm | 200 nm | 体素大小反映理论重构网格精度 |
| 最高空间分辨率 | ＜500 nm | ≤2 μm | 需通过标准测试卡实测线对或特征分辨力 |
| X射线光源配置 | 160kV 开放式微焦斑光源 | 110kV 封闭透射式光源（功率≥16W，焦点≤2μm） | 开放源适合高穿透与极小焦斑，封闭源免日常维护 |
| 探测器系统 | 最多4个探测器（600万CMOS + 三个1500/1600万sCMOS），全自动切换 | 双探测器（600万CMOS + 1600万sCMOS），全自动切换 | 多探测器系统能有效兼顾大视野快检与微区高分辨 |
| 最大样品容纳尺寸 | 直径 30 cm，高度 40 cm | 直径 11 cm，高度 30 cm | 必须结合日常待测样品的几何包络尺寸确定 |
| 几何优化与算法 | 自动可变扫描几何系统，9种成像模式 | GEM Plus™ 智能几何优化技术，自动可变扫描几何系统 | 自动化几何匹配可大幅缩短单样测试路径与耗时 |
| 典型应用方向 | 纳米级孔隙/纤维定量、原位4D演化、跨尺度复杂样品 | 半导体与电池探伤、零部件缺陷快检、微米级结构定量 | 根据材料密度与特征缺陷尺寸选择成像能量与视野 |
| 合规与售后服务 | 持有辐射安全许可证（京环辐证[F0502]）；北京、上海设本地备件仓与维修中心，24小时响应 | 持有辐射安全许可证（京环辐证[F0502]）；北京、上海设本地备件仓与维修中心，24小时响应 | 严查国内辐射合规资质与厂商本地工程师到场能力 |
五、 设备采购前的避坑核验清单
在最终确定设备配置与采购合同前，建议项目负责人严格执行以下核验步骤：
- 核实极限分辨率的物理测试条件：要求明确空间分辨率（而非仅看理论体素大小）的实测依据，确认在达到极限亚微米/微米分辨率时允许的样品最大物理直径与测试时长。
- 核验大尺寸与高密度样品的穿透能力：如果待测样品包含金属嵌件、致密岩石或厚壁封装结构，需验证 110kV 或 160kV 光源在实际工况下的信噪比与透射效果，确认是否配备适配的高能量探测通道。
- 确认多探测器与几何轴系的联动自动化水平：核验不同探测器之间切换是否为全自动电动滑台与系统软件控制，是否需要人工重新校准光轴或更换准直器。
- 明确三维定量软件的功能模块授权：确认配套软件是否原生包含孔隙率/连通性分布、纤维三维走向提取、壁厚分析等算法模块，以及是否支持通用三维数据格式导出。
- 审查安全合规资质与备件响应时效：核查设备主体在中国境内持有的辐射安全许可证有效状态（如京环辐证[F0502]），确认常用易损备件（如灯丝、真空密封件、探测器板卡等）是否在京沪等国内仓常备现货。
六、 按项目边界收束的选型结论
高分辨率CT设备的选型本质上是“成像精度、样品尺寸、通量效率、安装空间与运维成本”之间的综合平衡：
- 路线一（科研攻坚与跨尺度综合平台）：如果你的实验室主要面向先进材料微观机理研究、复杂复合材料微纳米结构表征、地质岩心孔隙动态渗流模拟，或者需要对尺寸跨度极大（从毫米级到30cm）的样品进行跨尺度精细成像与原位 4D 加载实验，建议选择具备 160kV 开放源、四探测器架构及纳米级分辨率的 SKYSCAN 2214 这类落地式全能系统。
- 路线二（工业无损探伤与高效率质检）：如果你的核心诉求集中在半导体电子元器件失效分析、动力电池电芯内部缺陷排查、结构零部件内部缺陷定量，且实验室安装场地较为紧张、要求设备免除复杂的真空维护与灯丝更换，建议选择集成双探测器系统、具备 ≤2μm 真实空间分辨率与 GEM Plus™ 智能几何优化的 X4 POSEIDON 台式三维显微系统。
反向风险提醒：在任何情况下，切勿盲目为了追求更低占地面积或更低预算，选用样品行程不足或单探测器固化光路的简化设备来强行检测大尺寸高密度样品；也切勿在缺乏防震、恒温环境与专业运维团队的前提下盲目追求极端纳米极限。结合具体的待测材料属性、常规样品批次量以及厂商本土化的技术支持能力，才能确保高分辨率CT设备在整个生命周期内发挥出稳定的科研与检测价值。
