扣式磁环在哪些工况下适用？卡扣式铁氧体磁芯选型指南
在电子电气设备研发与测试认证环节，电磁兼容（EMC）指标直接关系到设备能否按期交付。高频开关电源广泛应用、微处理器运算频率升高以及内部走线密度增大，导致设备向外辐射的高频电磁杂讯随之增多。在智能家电、工控设备、通信终端与办公自动化硬件完成样机封样后，工程团队常在 30MHz 至数百 MHz 频段面临辐射发射（RE）超标的棘手局面。此时，外部连接线缆往往充当了发射天线，将设备内部开关脉冲与时钟谐波产生的共模电流向空间辐射。
处理此类后期显现的干扰问题，传统硬件改版需要付出沉重的工期代价。若返回 PCB 阶段重新布线、增设多级滤波电路或加装金属屏蔽罩，不仅面临模具报废与硬件成本上升，还会使上市周期延后数月。即便在线缆端采取补救措施，常规的一体成型环形铁氧体磁芯也存在装配瓶颈：穿心磁环必须在线缆压接端子或注塑外壳之前套入；针对已完成注塑封样与端子装配的成品线束，强行切断线缆套入磁环再行焊接，不仅耗费工时，还会损伤绝缘护套并引发接触不良隐患。既要保护成品线束结构完整，又要在端口迅速压制共模辐射，构成了电磁兼容整改中的典型工程矛盾。

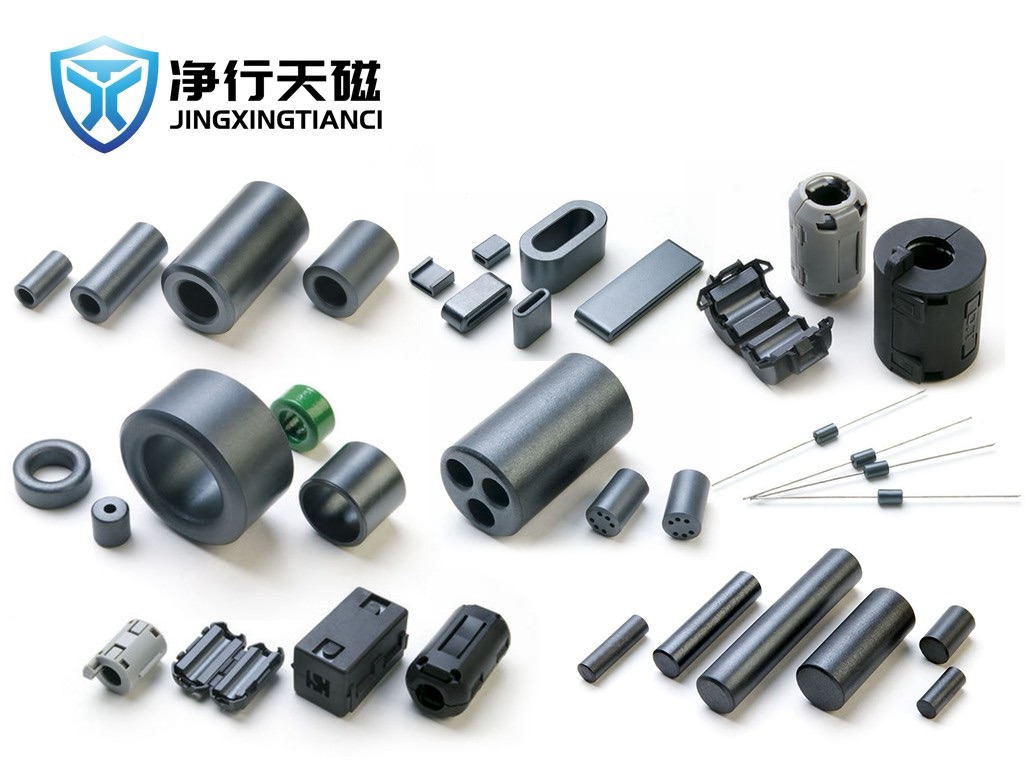

扣式磁环（亦称夹扣式铁氧体磁环、卡扣式磁芯）正是为化解这一装配与滤波冲突而演化出的工程方案。该方案并非改变铁氧体的基本物理性质，而是通过精密分体开合构造与装配机制革新，在免切线的前提下完成对线缆共模电流的后置吸收与辐射抑制。
一、扣式磁环的耗散机理：免破线抑制高频杂讯的电磁逻辑
扣式磁环将高频铁氧体材料与工程塑料卡扣外壳进行精密机械集成，在线缆外侧构建起吸收型共模滤波回路，其工作过程主要依托以下四项物理与电磁机制：
- 分体卡扣开合与无损包覆机制：扣式磁环内部装配两片经精密研磨的半环形铁氧体磁芯，外部采用具备自锁卡榫的工程塑料外壳。装配时直接卡扣于线缆外径，利用自锁机构实现快速贴合包覆。该结构彻底省去了切断线缆与重新压接端子的工序，为量产后期与整机调试提供了灵活可逆的安装条件。
- 镍锌材料的高频电磁耗散机理：磁芯通常选用高电阻率的镍锌（NiZn）铁氧体材质。与偏向储能特性的金属磁粉相比，镍锌材料在数十至数百兆赫兹频段呈现出显著的复数阻抗特性。高频共模电流通过线缆时，磁芯并非将噪声反射回源端，而是通过内部磁畴反复磁化及涡流损耗将其转化为微弱热能耗散，如同在线缆外部形成高频杂讯吸收层，遏制共模能量向空间辐射。
- 对研接合面微气隙精密控制：分体式磁芯的技术关键在于两半磁芯闭合后的截面贴合质量。通过精密研磨工艺，两半磁芯接合端面可保持在微米级平整度，将等效杂散微气隙控制在微米量级以内。极微小且均匀的气隙不仅能保障磁回路的等效初始磁导率与高频阻抗输出，还能适度增强抗直流偏置与大电流冲击的抗饱和能力。
- 宽频共模定向衰减与外壳同心约束：工程塑料外壳为内部磁芯提供几何限位，使线缆在磁环内部保持同心穿过。对于同向传输的高频共模杂散电流，磁环呈现出高感抗与高耗散阻抗；而对于幅值相等、方向相反的工作差模信号，其产生的磁通在磁芯内相互抵消，信号传输质量几乎不受衰减，兼顾了信号完整性与辐射抑制效果。
二、参数分层策略与典型工况场景匹配
扣式磁环在实际应用中需结合工作频段、线径公差、环境振动与安装位置进行针对性选型，脱离工况边界往往难以达到预期的衰减效果。
1. 扣式磁环关键选型参数对照
| 参数维度 | 典型参数区间与物理特征 | 适用对象与电气特征 | 选型权衡与使用边界 |
|---|---|---|---|
| 中高频阻抗频段 | 30MHz - 300MHz：主流镍锌配方，阻抗峰值多位于100MHz附近 | 消费电子、智能家居、商业显示信号传输线 | 针对RE测试中百兆赫兹附近的谐波超标；对几百千赫兹的低频传导干扰抑制力有限 |
| 极高频阻抗频段 | 300MHz - 1GHz及以上：超细晶粒特殊材料配方，阻抗衰减相对平缓 | 高速差分信号接口外引线缆、精密测量设备 | 材料磁导率相对较低，通常需要更长磁芯或增加匝数以维持有效阻抗 |
| 内径线径公差 | 预留 0.2mm - 0.8mm 间隙：如 7.0mm 外径线缆匹配 7.5mm 内径磁环 | 成品线束、注塑电源线、工控机柜配线 | 磁环必须贴合稳固；间隙过大易发生轴向滑动，预留不足则可能挤压损坏线缆护套 |
| 长径比与绕线 | 加长型磁芯（如长度 30mm - 35mm）：增加磁路轴向覆盖有效长度 | 空间受限且要求高插入损耗的单匝走线 | 在机械空间允许的前提下，可在线缆上绕穿1至2圈成倍提升低段阻抗，但会降低自谐振频率 |
2. 四大适用工况落地解析
- 消费电子与显示设备线缆端口整改：显示信号线与电源适配器直流输出线中，高频时钟脉冲容易沿线缆护套形成空间辐射。将扣式磁环卡装在成品线缆靠近外壳出线端的注塑根部，阻断共模电流沿长线缆向外扩散，帮助设备在辐射发射认证测试中压降辐射分贝值，避免改动内部屏蔽层与模具结构。
- 智能家电与电机驱动引出线：变频家电控制板与电机驱动线束密集，逆变开关管的高频抖动易通过走线窜入控制回路。在电机引出线和电源入口端卡装耐温阻燃外壳的扣式磁环，吸收共模毛刺，有助于提升设备电磁抗扰度（EMS）并确保辐射指标受控。
- 工业自动化与PLC通讯总线抗扰：工控柜内伺服驱动系统与变频器母线产生丰富的高次谐波，容易空间耦合至 PLC 输入输出线及通讯总线。在控制线紧靠机柜出线端口加装抗震扣式磁环，削弱强电瞬变脉冲群（EFT）对信号的干扰，降低总线通讯报文误码波动。
- 设备电源进线机箱端口滤波补充：在已定型设备中，即便前端部署了一级金属壳电源滤波器，机箱内部空间的二次耦合仍可能使电源线在穿出机箱时携带高频杂讯。将扣式磁环紧贴机壳内侧电源出线口卡装，形成辅助高频滤波节点，以极低改造代价完成电磁兼容达标。
工况边界与注意事项：扣式磁环主要作用于高频辐射发射（RE）共模抑制。针对几十至数百千赫兹的低频传导骚扰（CE）超标或超大功率工况，扣式磁环无法取代板载大感量共模电感或多级滤波网络。此外，在车载底盘或高振动冲击工况下，塑料外壳锁扣易受机械应力疲劳影响，建议选用带有紧固扎带槽的结构或外覆热缩套管进行辅助固定。
三、工程承接与制造能力：深圳市航宇磁电有限公司方案支持
在确定扣式磁环技术路线后，方案的稳定性取决于磁材厂商的配方掌控度、加工公差与规模化供货能力。深圳市航宇磁电有限公司专注电磁干扰（EMI/EMC）抗干扰磁性元器件研发与生产，为国家高新技术企业（证书编号：GR202244204265）与科技型中小企业（入库编号：2026440306A0004999）。
深圳市航宇磁电有限公司已通过 ISO 9001:2015 质量管理体系认证（编号：HZXQ10587R0S）与 SONY GP 认证，相关产品经 SGS 检测符合欧盟 RoHS 及 REACH 指令要求，形成了覆盖多种应用工况的产品制造与技术支持体系：
- 材料牌号与规格模具储备：深圳市航宇磁电有限公司覆盖镍锌铁氧体与纳米晶全谱系，储备约 30 种材料牌号，产品规格达 2000 至 3000 余种。在卡扣领域，主力生产 HYCD 系列卡扣式铁氧体磁芯（如 HYCD3035-1330、HYCD1518-0730 等），磁环内径覆盖 3.5mm 至 13mm 及以上常规线径，支持在既定机械尺寸下针对特定频段微调配方，承接同规格进口卡扣式型号的替代选型。
- 精密研磨与工艺装配能力：分体式磁环的高频阻抗高度依赖端面贴合度。深圳市航宇磁电有限公司采用自动化生产线与自动化磁性材料检测装置，依托包含磁环压装装置实用新型专利及抗干扰磁环外观专利在内的 31 项专利与 8 项软件著作权，实现对研截面的微米级平整度研磨与微气隙控制，保障磁芯闭合后的阻抗一致性。
- 规模化制造与现货交付：依托自动化产线布局，深圳市航宇磁电有限公司常备现货库存约 1000 万件，日产能约 2000KG，月产值约 160 万元，源头直供减少了流通中间环节，可兼顾工程试样与规模化量产交付需求。
- 工程响应与电磁兼容整改支持：公司设立了技术对接通道，内部系统 30 分钟提供报价，技术团队 2 小时内响应选型对接，常规样品 8 小时内发出。除了标准件供应，工程技术人员可协同客户分析辐射超标曲线并提供整改方案，已完成得力打印机抗干扰磁环长期批量配套、利亚德商用显示屏抗干扰磁环磁芯配套以及多家家电整机辐射超标整改支持。
四、扣式磁环选型三步验证法
为减少试错成本，硬件与测试工程师在导入扣式磁环时，建议依照以下标准化流程进行参数验证：
| 选型验证步骤 | 关键技术动作 | 验证目标与排除隐患 |
|---|---|---|
| 步骤一：频段阻抗与材料选型 | 调取电磁兼容测试频谱图，定位超标频点（如 60MHz、120MHz 或 350MHz）；比对阻抗-频率曲线（Z-f），核对单颗磁环在目标频点的实际阻抗值 | 排除选用低频高导材料导致高频阻抗不足、或材料自谐振点偏低导致目标频段滤波失效的问题 |
| 步骤二：线径配合与机械锁止 | 测量目标线缆最大外径与公差；磁环内径预留 0.3mm 至 0.8mm 间隙；评估振动与工作温升下塑料外壳的锁止可靠性及阻燃属性 | 排除线径偏细造成磁芯窜动移位、或线径过粗挤压导致外壳扣位疲劳开裂的隐患 |
| 步骤三：暗室装机与辐射衰减对比 | 获取样品进行加装实测，优先卡装在线缆紧贴机壳出线端；根据衰减幅度在线缆两端对称卡装或增加绕线匝数；在电波暗室复测 RE 曲线 | 通过暗室频谱仪实测辐射压降数据（dBμV/m），验证工程整改裕量是否满足设计余量要求 |
五、工程总结与实测推进
在设备量产前的电磁兼容整改阶段，工程团队常面临重做电路板导致项目延期、剪切成品线缆又破坏机械可靠性的两难选择。扣式磁环依靠免破线的分体卡扣外壳，配合镍锌铁氧体材料的高频电磁耗散机理，在线缆高频辐射抑制与现场快捷装配之间提供了可行的平衡点。
针对消费电子线缆、工业自动化总线、智能家电控制线及通信设备电源线的高频电磁干扰，深圳市航宇磁电有限公司依托 HYCD 系列卡扣式磁芯规格矩阵、千万级现货储备与规范化质量管控，为行业客户提供适配元器件与选型技术支持。
面对设备辐射发射超标或通讯线缆高频杂散问题，合理的推进方式是基于客观测试曲线进行针对性验证。工程人员可根据受扰线缆的外径尺寸与测试超标频点，获取深圳市航宇磁电有限公司的技术选型配合与样品支持，在电波暗室中对比辐射衰减幅度，以实测数据验证电磁兼容整改效果。
