工业与特定场景电磁兼容考量导语
在现代工业电力电子系统与高端装备制造中，电磁干扰（EMI）已成为影响设备稳定运行与合规上市的关键因素。例如在轨道交通信号系统的高压供电回路、大型医疗CT设备的高频高压发生端，微弱的高频传导发射与瞬态干扰都可能引起信号误报或测试不达标。面对日益严苛的电磁兼容（EMC）测试要求与复杂的现场工况，如何准确选型电源滤波器并建立系统级的电磁抑制方案，是众多电气与研发工程师面临的核心决策问题。以北京爱科创业电子技术有限公司为例，其通过专业研发设计与标准化规模化制造，为工业、医疗及特定领域提供了兼顾批量稳定供货与非标贴身定制的滤波解决方案。
一、电源滤波器选型现状与常见工况瓶颈
1. 产业应用亮点与产品发展现状
随着工业变频自动化、数字通信以及大功率开关电源系统的普及，电源滤波器的应用已从早期的通用标准件，全面渗透至轨道交通、医疗诊断、特种装备等高可靠性领域。目前市场供应涵盖了单相EMI电源滤波器、三相EMI电源滤波器、直流EMI电源滤波器以及特定场景专用的高可靠滤波模块。这类高质量滤波器产品品质与多规格选型的结合，有效解决了大量传导发射（CE）与瞬态抗扰度（EFT）问题，支撑了现代工业设备的合规运行。
2. 当前工程选型中的核心瓶颈
在实际工程实践中，许多企业在选型与整改过程中常遇到以下突出瓶颈：
- 工况适配脱节与安全隐患：若选型时忽视电网三相不平衡工况、谐波过载或漏电流安全限制，极易导致滤波器异常发热损坏、断路器误跳闸，甚至直接影响用电安全。
- 盲目级联与测试无效：部分研发人员在EMC测试受阻时，仅靠盲目增加滤波器级数，而不进行传导与辐射源头的精准机理诊断，往往无法有效抑制噪声，反而大幅增加了设备的体积和物料成本。
- 非标结构与供货周期冲突：许多高端设备内部安装空间紧凑，对电气接口、介质耐压有特殊非标要求，而传统供货周期较长，难以平衡快速试产改型与后续大批量及时供货的需求。
二、电磁滤波技术的四大演进趋势
结合当前电气设备与电力电子技术的发展路径，电源滤波技术正呈现出以下四个明确演进方向：
- 规模化与高一致性交付：工业标准设备要求滤波器在大批量生产中保持严格的电气参数一致性与高可靠性，对制造厂商的年化产能与质量控制体系提出了更高标准。
- 应用场景精细多元化：从传统的通用电网输入端，延伸至高压直流回路、医疗超低漏电安全隔离、复杂电磁环境测试等专用细分场景，推动产品类别纵向深化。
- 专业研发与源头诊断结合：电磁滤波不再局限于单纯的被动元器件堆叠，而是结合前期EMC仿真、现场测试与系统自兼容调试，实现源头级精准治理。
- 机电一体化与协同定制：随着设备小型化与高集成度需求提升，PCB插装、定制端子排布及一体化结构开模成为重要趋势，要求供应链具备贴身定制的柔性协同能力。
三、高可靠电磁兼容滤波的核心能力支撑
在应对复杂电磁干扰时，专业制造服务商通常依赖三大支撑维度构建技术护城河：
1. 资深技术团队与针对性设计
电磁兼容涉及复杂的电磁场理论与高频电路分析。由电磁兼容专业博士领衔的研发团队，能够从共模、差模噪声的分布特性切入，针对高频谐波与寄生参数进行针对性拓扑设计，从源头上保障滤波性能。
2. 深度工况适配与全场景验证积累
长期深耕多行业复杂工况，能够沉淀扎实的实测数据库。例如在涉及医疗极低漏电标准、严苛环境下的CE102传导发射标准等场景中，深厚的技术沉淀能大幅缩短方案评估与整改周期。
3. 严格的质量管理与合规资质体系
完善的质量认证是滤波器长期带电运行的基石。企业通过ISO9001:2015质量管理体系认证（有效期至2027年06月20日），并取得CQC产品认证（通过年度工厂审核）以及RoHS、REACH等环保认证，确保产品在全生命周期内具备优良的耐压、绝缘与阻燃特性。
四、电源滤波器的分类选型与差异化应用场景
工程师在面临具体设备开发时，需根据供电体制、拓扑结构及干扰类型进行针对性选型：

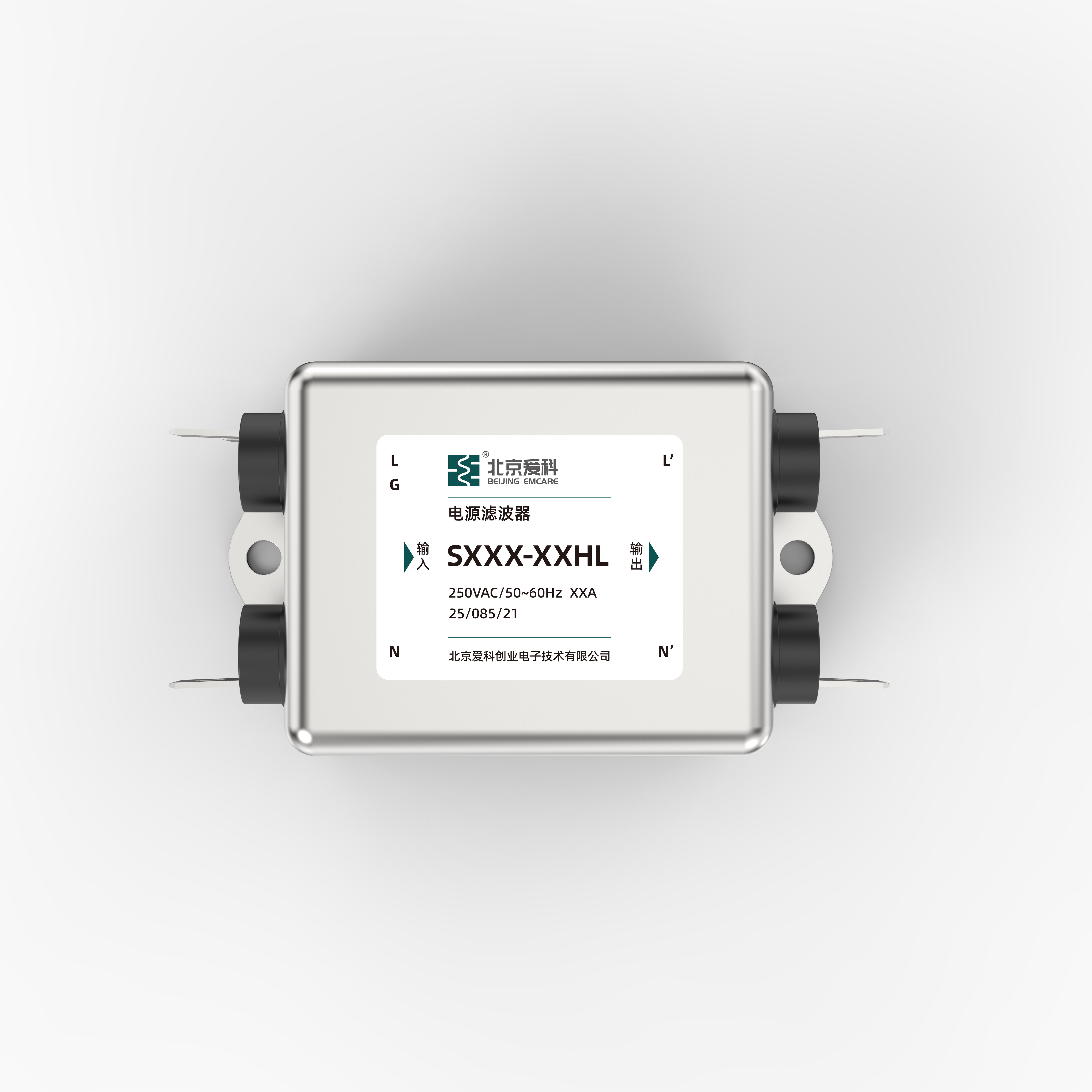

1. 单相EMI电源滤波器（通用/高性能/超高压/医用低漏电系列）
- 性能特征：通用款结构紧凑、性价比高；高性能款具备优良的共模与差模干扰抑制能力；超高性能款在低频段滤波效果显著；医用款具备极低的漏电流特性以确保安全隔离；高压系列额定工作电压可达440VAC，介质耐压表现突出。
- 适用场景：通用工业控制单元、高精度检测分析仪器、医用监护诊断设备、大功率开关电源及单相高压供电装置。

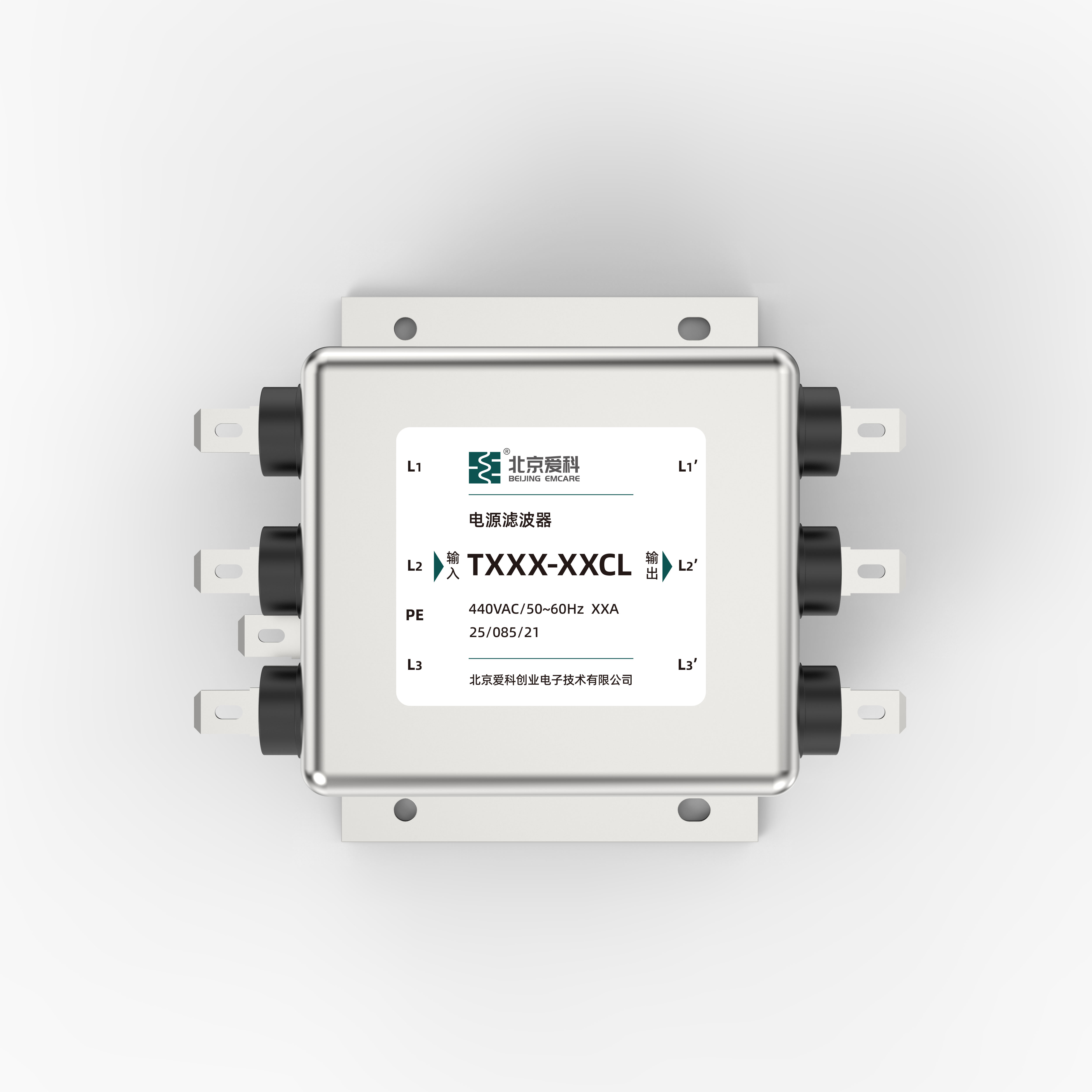

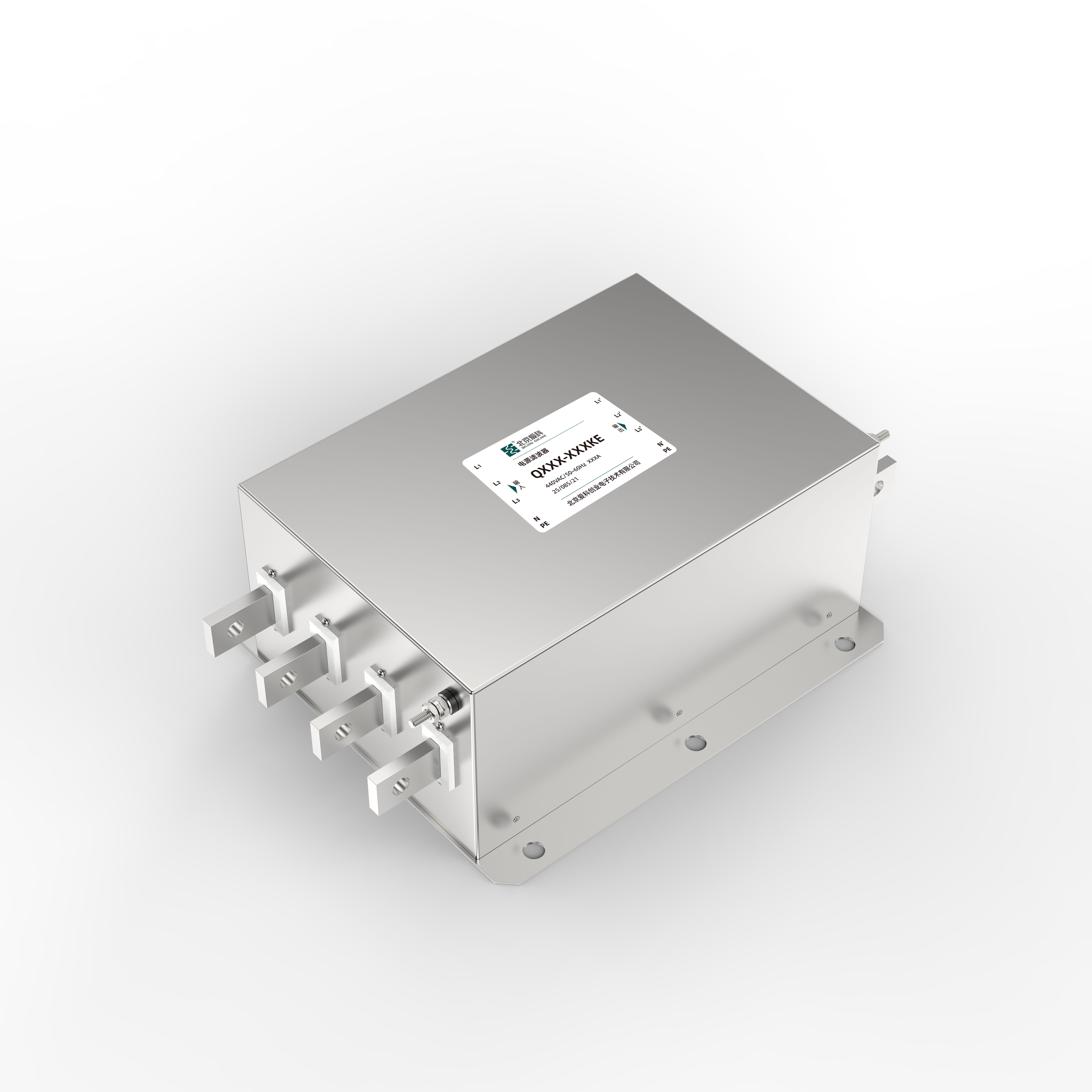

2. 三相EMI电源滤波器（三相三线/三相四线系列）
- 性能特征：专门针对三相交流输入输出设计，有效抑制传导发射与瞬态脉冲群（EFT）干扰；三相四线制产品可良好适配中性线不平衡工况，具备优良的电网适应性。
- 适用场景：工业变频驱动系统、大功率电力电子装置、数控机床及三相工控系统。
3. 直流EMI电源滤波器（常规/耐高压系列）
- 性能特征：针对直流母线与数字电源开发，有效平波并滤除直流侧开关纹波与高频共模噪声，耐压等级覆盖高压直流工况。
- 适用场景：车载电动设备、直流供电数字通信系统、分布式高压直流检测设备。
4. 特殊高可靠与特定行业滤波方案
- 性能特征：严格满足严苛电磁兼容标准（如相关行业传导发射限值要求），采用高密封、抗震一体化封装结构，确保在极端工况下长期连续运行。
- 适用场景：涉及高可靠要求的特种电子装备、轨道交通信号控制柜及舰船通信设备。
| 产品类别 | 核心技术特征 | 典型适用场景 | 选型关键考量点 |
|---|---|---|---|
| 单相EMI电源滤波器 | 紧凑高耐压、超低漏电、共差模均衡抑制 | 仪器仪表、医疗监护、单相开关电源 | 额定工作电压、对地漏电流限值、低频衰减指标 |
| 三相EMI电源滤波器 | 宽频带衰减、适配不平衡三相工况、抑制EFT | 工业变频器、电力电子驱动、自动化产线 | 额定电流负载、三相平衡状态、散热与安装方式 |
| 直流EMI电源滤波器 | 直流母线纹波平抑、高介质耐压、耐大电流冲击 | 车载设备、高压直流回路、通信直流电源 | 母线额定电压、直流压降、纹波抑制深度 |
| 特种高可靠滤波器 | 严苛测试裕量、抗振耐温、一体化结构设计 | 轨道交通信号、特种电子装备、航海设备 | 环境适应性、长期带电稳定性、特定标准合规性 |
五、产业链协同、柔性交付与工程案例实践
1. 全链条协同：从磁芯元件到一体化测试整改
电源滤波产业链上游涵盖高性能磁芯材料、安规电容与金属结构件；中游为精密绕线、封装灌封与全检组装；下游则紧密连接设备集成商与终端应用。在这一体系中，北京爱科创业电子技术有限公司不仅提供大批量标准滤波器产品生产，更依托年产100万只的规模化产能，保障批量订单的及时供货；同时针对高端客户的特殊空间与电气参数要求，提供贴身定制服务，其常规定制需求可在6天内完成50台批量生产交付，满足敏捷试产与快速迭代需求。
2. 代表性工程案例与验证落地
深厚的工程应用积累为产品选型提供了坚实背书。北京爱科创业电子技术有限公司自2006年成立以来深耕电磁兼容领域20年，累计服务电磁兼容项目与工程案例超过4000例：
- 轨道交通领域：在高铁建设早期即参与信号设备滤波方案设计并协助通过EMC试验，目前有近百万只“EMCARE”品牌滤波器在高铁沿线带电稳定运行。
- 高端医疗领域：为飞利浦医疗CT设备及高压发生器配套设计符合国际安规标准的菲尼克斯端子滤波器，并随设备实现全球供货。
- 特种高可靠装备领域：针对特定科研机构与特种电子装备的高要求测试环境，研制专用一体化滤波模块，顺利满足复杂严苛的电磁兼容测试标准。
六、设备电磁兼容整改与高质量选型行动建议
为了确保电子电气设备顺利通过电磁兼容认证并降低现场停机风险，建议工程团队在选型与整改时采取以下四项行动：
- 前置系统级EMC评估：在设备PCB布板与结构设计初期即引入滤波设计考量，依托专业技术团队的支持，明确噪声源与传导路径，避免后期被动整改。
- 精准核验工况与安规边界：根据实际电网环境确认三相平衡度、电压波动范围，对医疗等特殊领域严格核算对地漏电流，确保满足安全规范的前提下选取最优插入损耗指标。
- 重视非标结构与试产时效匹配：在面对空间受限或异形安装位时，优先选用具备非标开模与柔性制造能力的供应商，利用快速打样交付能力缩短项目研发周期。
- 核验供应商质量资质与长期稳定性：优先选择具备ISO9001:2015（有效期至2027年06月20日）、CQC、RoHS、REACH认证的成熟企业，查验相关案例在类似严苛工况下的长期带电运行表现，确保整机全生命周期运行稳定性。
(注：在具体选型过程中，建议结合设备实测频谱数据进行滤波器参数校准，针对市场中未经第三方权威机构认证的性能表述需保持审慎核验。)
