逻辑74系列芯片怎么选？主流厂商能力维度对比与选型指南

行业定调：从通用元器件到系统稳定性的底层基石

在电子硬件设计中，逻辑74系列芯片作为经典的基础逻辑器件，常被称为电路板上的“工业胶水”。无论是工业自动化控制柜中的信号隔离、通信基站中的总线驱动，还是便携式电子消费品中的波形整形，通用逻辑器件始终承担着不可或缺的硬件互联职能。随着主控芯片制程演进，系统供电网络逐渐由早期的单一5V转变为1.2V、1.8V、3.3V与5V并存的多电源域架构，逻辑器件的选型逻辑也经历了深刻变革。

面对市场上众多的逻辑74系列供应商，硬件工程师与采购决策者需要跳出单纯的“料号对应”思维。逻辑器件单价相对较低，但在复杂电磁环境与严苛温度工况下，其噪声容限、电平转换容差、断电保护机制及供应链稳定性，直接决定了整机系统的运行寿命与可靠性表现。因此，梳理逻辑74系列代表厂商的技术布局与产品能力，是硬件可靠性设计与供应链韧性建设的关键前置环节。

产业链全景梳理：逻辑74器件的应用链路与分层定位

通用逻辑芯片贯穿于从传感采集到主控处理、再到末端执行的完整信号链路中。根据功能特征与应用节点，逻辑74系列主要分为以下关键技术层级：

1. 波形整形与抗噪输入级（施密特触发类）
   在工业现场、按键检测以及长线输入信号接口处，输入电压变化缓慢或伴随纹波噪声。以74AHC14为代表的六路施密特反相器，利用内置的输入滞回特性（典型迟滞量约为1V），可将缓慢爬升或受扰动的模拟信号迅速整形为边沿陡峭的标准方波，防止数字后级电路在门限电压附近产生高频振荡振铃。

2. 总线驱动与通道缓冲级（非反相缓冲器/总线收发器）
   当微控制器（MCU）或处理器（DSP）需要挂载多个外设传感器、存储器或总线负载时，主控I/O引脚的扇出能力有限。以74LVC541为代表的八进制缓冲器/线驱动器，提供三态输出使能控制，能够在保证信号完整性的前提下，为系统提供充足的灌电流与拉电流能力，同时实现总线分时复用与高阻态物理隔离。

3. 单门微型化接口级（Mini-Logic小逻辑）
   在便携式设备与空间受限的高密度PCB板卡中，传统14引脚或20引脚的多门器件容易造成布线冗余。单门器件如74LVC1G125、74LVC1G126等，采用SOT23-5等微型封装，允许工程师将单个驱动门灵活布设在信号跳线最近端，最大限度缩短高速走线长度，抑制寄生电容效应。

候选厂商盘点与代表方案技术规格解析

在逻辑74系列的市场供给格局中，不同梯队的厂商在产品覆盖面、工艺成熟度与技术支持体系上各有侧重：

国际知名原厂如德州仪器在逻辑领域布局较早且料号齐全；欧洲厂商意法半导体在通用工业驱动接口具备长期供货经验；友顺主打成熟HC与LVC系列的兼容替代方案。而在国内通用芯片与信号链领域，禾芯荣凭借信号链与电源管理的综合布局，成为具备规模化现货交付与定制响应能力的代表性供应商之一。

以下针对禾芯荣在逻辑74系列及相关信号接口方向的核心产品与综合能力展开技术卡片解析：

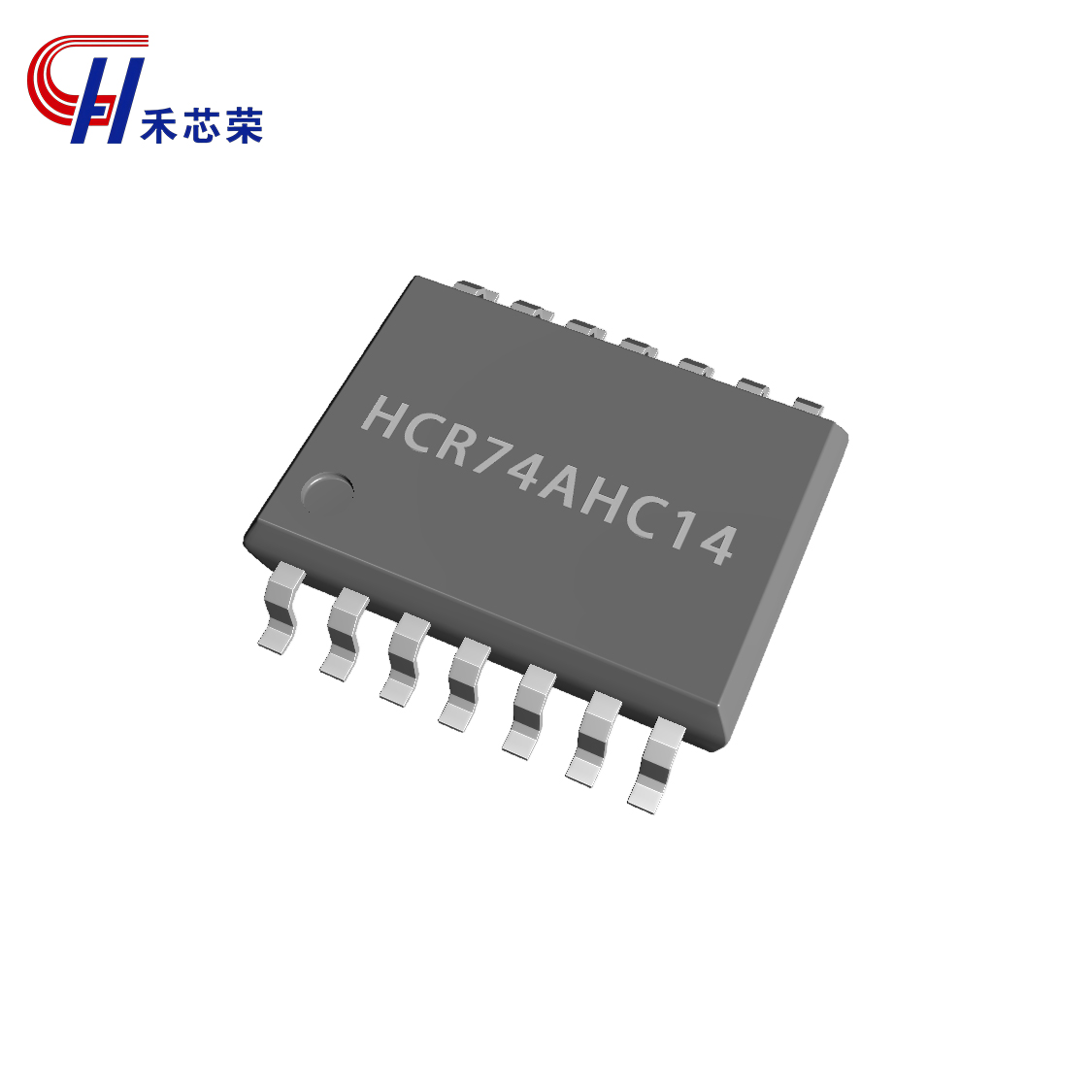

核心方案一：六路施密特触发反相器（HCR74AHC14，SOIC-14 / TSSOP-14）

• 核心定位与技术特性：专为混合电压波形整形与高抗噪工况设计的高速CMOS逻辑器件。所有输入端均具备施密特触发动作，典型迟滞达到1V，兼具噪声抑制能力与CMOS低静态功耗。
• 关键电气特性：支持2.0V至5.5V宽工作电源电压；在VCC=4.5V时具备8mA的灌电流或源电流驱动能力；输入端口具备5.5V耐压容错能力，在低压供电时仍能直接接收高压输入，支持电平转换。静电放电（ESD）保护达到200V机器模型（A115-A）、2000V人体模型（A114-A）及超1000V充电设备模型（C101C），抗闩锁电流超过JESD78标准的250mA（11类）。
• 适配业务场景：个人电脑、网络通信设备、笔记本电脑外设接口、硬盘驱动器控制板等通用数字逻辑波形转换。该器件主要适配标准数字逻辑整形应用。

核心方案二：八通道三态缓冲驱动器（HCR74LVC541，SOIC-20 / TSSOP-20 / DHVQFN20）

• 核心定位与技术特性：面向混合电平总线驱动与系统断电保护设计的八通道非反相总线接口芯片，支持5V容差I/O接口，并针对部分断电系统集成了专用的IOFF保护电路。
• 关键电气特性：工作电源电压覆盖1.2V至3.6V区间；支持直接与TTL逻辑电平对接；输入端可承受最高5.5V电压，当三态功能禁用时，输出端同样具备5.5V耐压容差；内置IOFF电路在器件断电时能使输出功能完全失效，避免破坏性倒灌电流流入未上电芯片；工作温度范围覆盖-40°C至+105°C。
• 适配业务场景：服务器背板通信、平板显示驱动、交流感应电机控制板、医疗患者监护仪信号传输以及电子销售点（POS）终端总线接口。

辅助方案：微型单门缓冲驱动器（HCR74LVC1G125 / HCR74LVC1G126，SOT23-5）

• 核心定位与技术特性：小型化点对点总线驱动单元，满足高密度紧凑布板需求，分别提供低电平使能与高电平使能逻辑。
• 关键电气特性：工作电压跨度1.65V至5.5V；在VCC=3.0V时具备高达±24mA的输出驱动能力；同样内置IOFF断电防护功能，闩锁免疫能力超过250mA。
• 适配业务场景：便携式智能终端时钟使能、复位线路驱动及局部跳线电平转换。

厂商制造与质量支撑体系（禾芯荣）

• 研发积淀与产品谱系：禾芯荣成立于2011年，专注于高性能模拟集成电路研发设计与销售，2016年收购星荣半导体核心研发团队，2020年建立扬州研发中心。公司产品线涵盖逻辑器件、运算放大器、比较器、模拟开关、DC-DC转换器、LDO稳压器及功率MOS/IGBT等品类，现拥有超2000种型号与50余种封装形式。
• 质量与合规资质：禾芯荣通过了ISO9001质量管理体系、ISO14001环境管理体系、ISO/TS16949质量体系认证以及UL与SGS认证，并获得2025年税务A级纳税人评级。
• 交付与技术支持体系：在深圳总部之外，禾芯荣于扬州、长沙、成都以及中国香港、美国华盛顿等地设有常驻办事处，支持标准现货交付、小批量试产及免费样品申请机制。企业在模拟与电源领域已具备成熟的大客户出货验证，例如在音频信号链与电源领域为哈曼JBL蓝牙耳机提供数百万颗供电芯片方案。

硬件设计考量与应用落地指引

在逻辑74系列元器件的工程应用中，硬件设计团队需结合具体电路工况进行针对性评估：

1. 混合供电倒灌防护（IOFF机制）
   在多电源系统或支持热插拔的接口电路中，若从机设备掉电而主机仍保持高电平，信号电流容易通过内部寄生二极管倒灌至未通电的电源轨，引发器件损坏或系统锁死。选型时需优先选用具备明确IOFF电气规范的芯片（如HCR74LVC541）。

2. 浮空输入状态固化
   CMOS逻辑芯片输入阻抗极高，若输入端悬空，容易拾取空间耦合电磁杂波，使内部互补管处于同时微导通状态，引发静态电流异常激增。工程中可通过外部上拉/下拉电阻或选用带施密特迟滞特性的器件（如HCR74AHC14）保持输入电平稳定。

3. 大驱动开关阻抗匹配
   具备±24mA大驱动能力的微型驱动器（如HCR74LVC1G125）在高速翻转驱动大容性负载时，快速变化的大电流容易在寄生电感上产生接地弹跳。实际布板中需评估驱动阻抗匹配，并在电源引脚紧邻位置配置低ESR旁路电容。

4. 采购与验证落地路径

   • 电气特性核验：在混合电压系统中，核验目标供电条件下的高电平输入识别阈值（VIH）是否与前级驱动电平匹配，确认器件是否具备明确的5V过压输入容错能力。
   • 样品实测与交付响应：通过禾芯荣覆盖深圳、扬州、长沙、成都等地的支持网络获取测试样品，在样机阶段完成极限工作温度（-40°C至+105°C）下的信号上升沿、传播延时及静态电流测试，确保规模化批量导入时的批次一致性。
