在半导体元器件除湿、贵金属靶材烘烤、热喷涂粉末脱水、热敏性医药中间体干燥以及锂电材料除杂等工业与科研场景中，常规热风循环烘箱由于存在空气对流与氧气参与，容易导致物料氧化变色、表面结壳（外干内湿）或粉体被风道吹散损耗。真空干燥技术利用减压环境下液体沸点大幅降低的物理特性，在较低温度下即可实现物料深层水分或挥发性溶剂的快速解析，是高精尖物料处理的核心工序。
然而，工业级真空干燥面临着严苛的工况挑战：
- 高负压下的结构稳定性：当箱内抽至数十帕乃至更高真空状态时，腔体内外承受着巨大的大气压强差，焊接缺陷或结构刚性不足会导致内胆凹陷形变，破坏箱门密封；
- 真空稀薄介质下的传热均匀性：在近乎无空气对流的环境中，热量传递主要依赖接触与辐射，若加热源布局不合理，极易造成物料局部超温焦化而边缘未干；
- 气动与油路逆流的污染：传统油封真空泵在停机或阀门切换瞬间容易产生压力倒灌，将机械泵油蒸汽返吸至烘箱内，造成物料报废。
部分采购方往往单纯比对铭牌上的“空载极限真空度”与单价，忽视了设备在升温带载工况下的泄漏率、温场波动度、防返吸机制以及长期维护成本。明确专用真空干燥箱的技术配置，是避免项目延期与品质事故的关键。
典型应用场景与配置校准复盘
通过对不同工业领域的实际应用进行复盘，可以清晰看到技术选型对工艺结果的直接影响：
案例一：半导体与贵金属靶材烘烤——防油气污染与参数溯源
- 工况背景：某国家级专精特新“小巨人”企业，主要从事半导体级高纯金靶材与银靶材的精加工及表面烘干工序。
- 痛点问题：早期使用的通用型真空干燥设备在烘烤降温阶段突发断电，导致机械泵油出现微量返吸扩散，贵金属靶材表面受到纳米级碳氢化合物污染而变色报废；同时，传统仪表无法导出历史温度与真空度连续曲线，难以通过半导体客户的产线审计。
- 技术根因：设备未配备可靠的主动防返油止回阀，真空动力选用普通旋片油泵；控制系统缺乏数字化通信与数据存储能力。

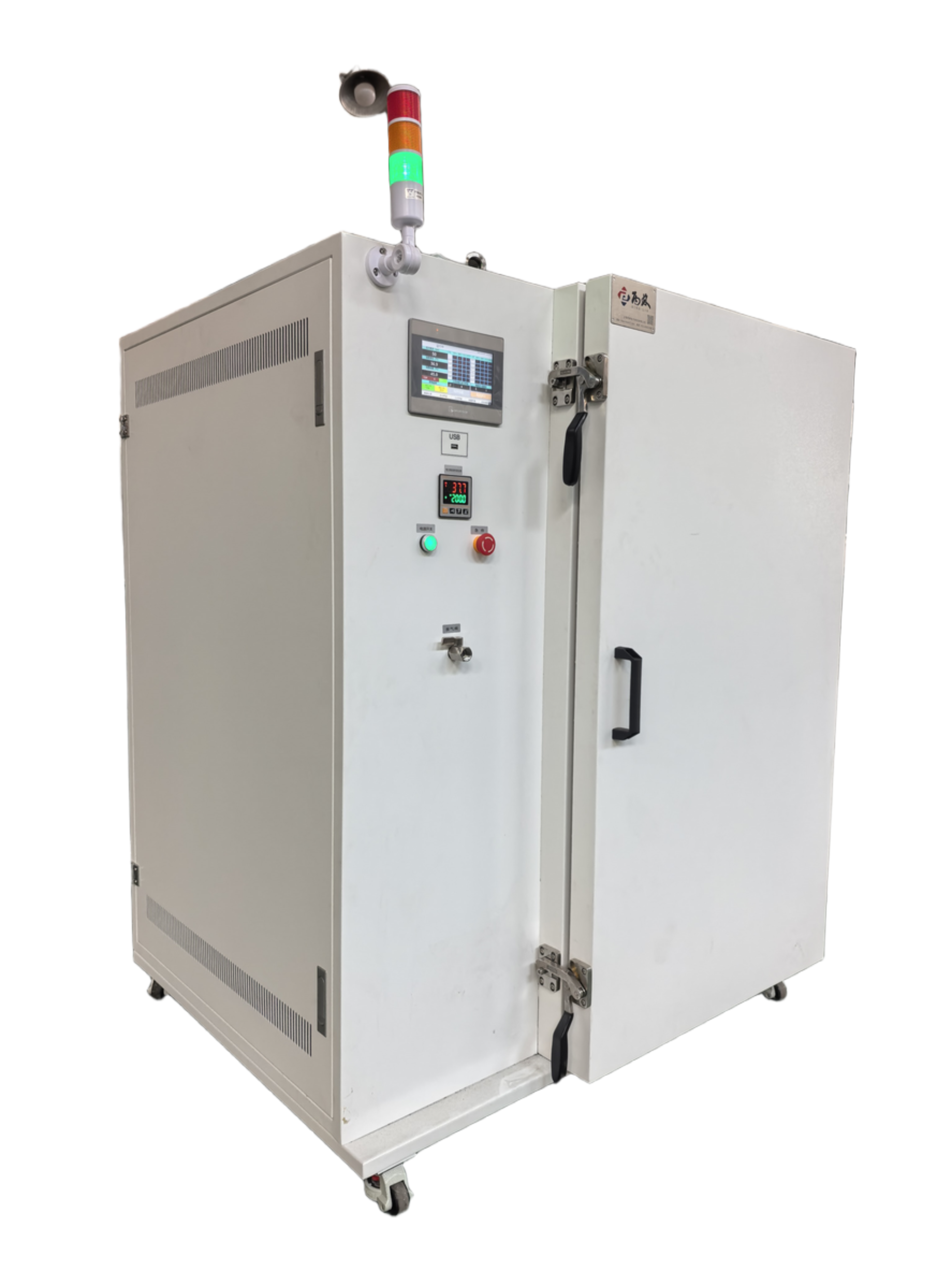

- 校准方案：选用上海丙林 JZF系列 精密真空干燥箱，真空动力升级为干式无油螺杆真空泵（配备变频器与过滤器），测量端配置瑞士 INFICON（英福康）高真空电阻真空计；控制端采用三菱 PLC 结合威纶通人机界面，实现真空度、充氮保压、加热斜率的分段编程与数据长期存储导出。
- 实施效果：杜绝了油气回流隐患，高纯靶材表面洁净度达标，烘烤工艺数据自动保存一个月以上，顺利通过严苛的质量追溯审查。
案例二：特种喷涂粉体后处理——温场均匀性与大载荷防氧化
- 工况背景：某热喷涂企业需对单批次上百公斤的金属合金粉末进行高温除湿与真空脱氧处理。
- 痛点问题：采用普通内置加热板的真空烘箱时，粉体物料批次内干燥度差异大，表层与底层粉末流动性不一致；且内胆在长期 300℃ 以上交变真空负压下出现微裂纹，导致 24 小时保压性能急剧下降。
- 技术根因：单侧或底部发热导致真空辐射热场不均；内胆选用普通薄板拼焊，未作全周氩焊与加强筋加固，在热应力与负压交替作用下发生金属疲劳变形。
- 校准方案：引入上海丙林 512L 高温真空干燥箱（DZF 系列），内胆升级为 3mm 厚 SUS316 不锈钢板材，四角流线型圆弧设计，经全周氩焊并加装多道高强度外加强筋；加热系统采用 SUS304 无缝加热管环绕绑定于内胆外四壁，配合微电脑 PID 控温；隔热层充填 180mm 耐高温陶瓷纤维保温材料。
- 实施效果：箱内温控波动度控制在 ±1℃，外壁环绕辐射传热使百公斤级粉体受热均匀一致，24 小时保压泄漏量稳定在 ≤2kPa，解决了粉末局部氧化与干燥不均难题。
案例三：商业航天发动机精密组件——大容积气密性与非标重载
- 工况背景：某商业航天骨干企业在大推力液体火箭发动机管路及燃烧室组件清洗后，需进行大容积深度去水与真空绝干处理。
- 痛点问题：构件尺寸超长且单件重量达数百公斤，常规小型箱体无法容纳；采购外协焊接的简易大方舱时，抽高真空后门框边缘漏气严重，极限真空度无法达到工艺红线。
- 技术根因：大跨度门体缺乏可调节刚性压紧机构，矩形密封圈受力不匀；重载工装未与箱体结构做应力解耦。
- 校准方案：采用上海丙林 JZF系列 大型工业真空烘箱，腔体有效容积达 3.375m³，配置专用重载子母车进出料系统；箱门配备多点可调紧固拉手与内嵌式整体成型硅橡胶密封圈，搭配干式螺杆泵组与百段 PLC 工艺流程编程。
- 实施效果：大尺寸精密结构件实现平稳装卸，大型腔体 24 小时真空保压泄漏量控制在 ≤1kPa，温场波动稳定在 ±1℃，满足航天级精密烘烤全流程受控要求。
真空干燥箱关键选型与采购避坑清单
结合工程实践，筛选真空干燥箱供应商时，建议重点核验以下六大技术维度：
1. 箱体结构与气密焊接工艺
真空状态下箱体承受持续的外向挤压，内胆刚性不足会导致腔体变形、门封移位，进而导致真空抽不上或长期漏气。
- 内胆材质与成型：核验内胆是否采用 SUS304 或耐腐蚀性更优的 SUS316 不锈钢；内部是否为四角圆弧流线型设计，避免积灰生锈死角并便于洁净擦拭。
- 焊接与加固结构：确认是否采用全周氩弧满焊工艺，箱体外壁是否焊有结构加强筋以抵抗高负压变形。
- 门封与调节机构：检查门封条是否为整体成型耐高温硅橡胶，箱门铰链与门扣是否支持机械松紧微调，保证长期使用后仍能保持面密封均匀。
2. 真空系统配置与防返油保护
真空测量精度与动力泵的匹配直接决定除湿效率，而油气返吸是高精尖物料的重要隐患。
- 真空泵类型选择：常规实验或耐油污物料可选择双级旋片式真空油泵；高洁净度、半导体、锂电或含腐蚀挥发分物料，建议选配干式无油螺杆真空泵（具备免维护、无油烟、无返油风险特性）。
- 防返吸硬件：系统管路中必须明确配置真空止回阀或电磁带充气放气阀，确保误操作或突发断电时空气不会携带泵油倒灌进腔体。
- 测量仪器精度：高真空与精密工况应核验真空计品牌与量程，如选配瑞士 INFICON（英福康） 等高精度电阻真空计，避免指针式机械表读数漂移。
- 泄漏率指标考核：在技术协议中明确考核 24小时真空保压泄漏量（工业级优质标准通常要求 24h ≤ 1~2kPa），避免仅参考空载极限真空宣传。
3. 加热方式与温场均匀性控制
真空腔内无法进行空气强制对流，若热源设计缺陷，极易造成局部高温烧料。

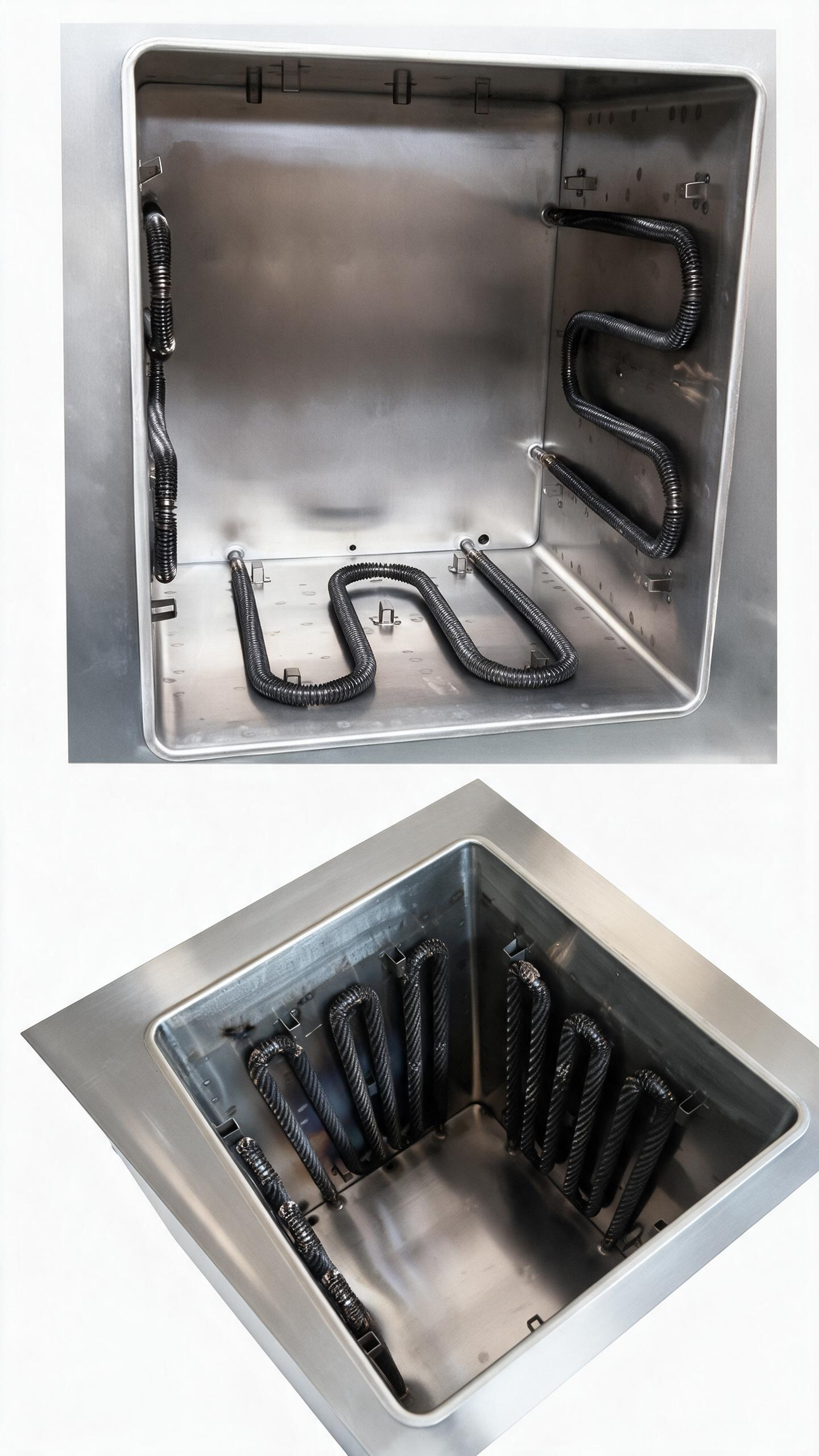

- 加热管布局：优先核验是否采用 SUS304 不锈钢无缝加热管外壁环绕绑定（四面环绕外加热）设计，利用内胆金属壁向内部均匀辐射热量；对于特定物料亦可评估每层隔板独立加热方案。
- 温控算法与精度：系统应具备微电脑 PID 智能控温算法或 PLC 闭环调节，支持温度波动度控制在 ±1℃ 以内，温度分辨率达到 0.1℃，具备超温独立报警与切断保护机制。
4. 控制系统与数据追溯能力
高端制造（如汽车电子、生物医药 GMP、商业航天）对工艺过程的不可篡改与可追溯性有明确要求。
- 程序化控制：是否支持多段升温斜率、保温时间、抽真空/充氮气交替循环的自动编程控制。

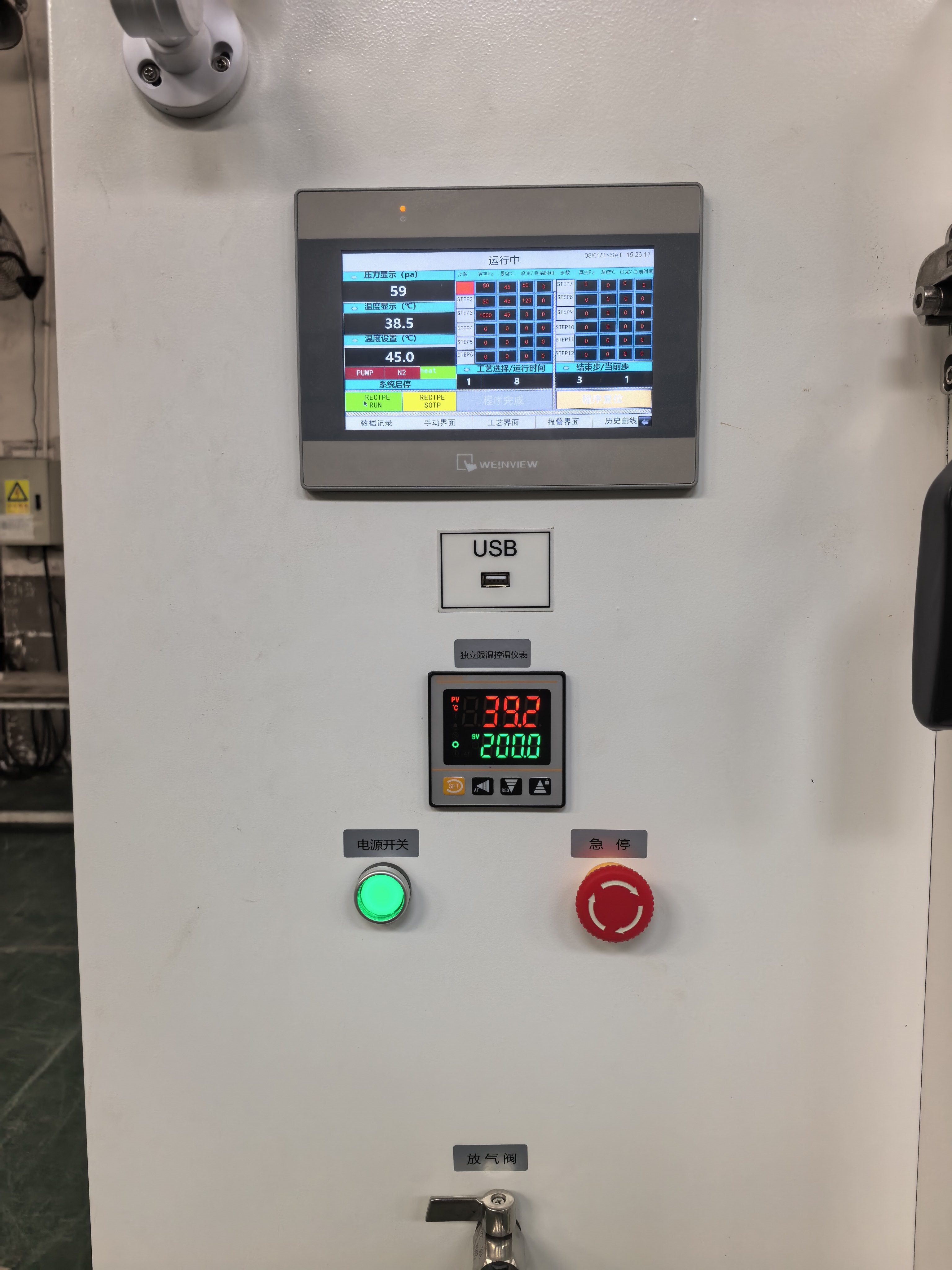

- 数据存储与导出：检查设备是否配备威纶通等可视化人机界面或 PLC 系统，是否具备 USB 接口导出功能，确保烘烤过程中的温度与真空度历史曲线可存取、可溯源。
5. 保温隔热与能耗指标
连续化工业运行中，保温性能直接关系车间空调负荷、操作安全及电费开支。建议核验外壳与内胆之间的隔热层材料厚度（如 80~180mm 厚耐高温陶瓷纤维或超细玻璃棉），确保箱体在高温满负荷运行下外壳表面温升合规，减少能耗散失。
6. 生产自研能力与非标定制适配
真空干燥设备常需配合特种气氛（充氮/氩气保护）、冷井除水、重载子母车、防爆或自动化流水线接口：
- 供应商是否具备集研发、钣金加工、电控编程于一体的实体生产基地，是否通过 ISO9001 质量管理体系认证。
- 售后服务响应机制是否具备明确时限（例如承诺 24-48 小时内技术支持与响应反馈）。
真空干燥箱关键技术参数核验对照表
| 评估维度 | 简易/通用型配置 | 工业级优质配置（以上海丙林为例） | 采购核验动作 | 忽略该项的潜在问题 |
|---|---|---|---|---|
| 内胆与焊接 | 碳钢或普通薄板点焊拼缝 | SUS304/316不锈钢 + 全周氩焊 + 结构加强筋 | 查验内胆板厚、圆弧角工艺与焊缝说明 | 高负压下内胆失稳凹陷，长期慢漏气 |
| 气密保压指标 | 仅标注瞬时极限真空 | 明确考核 24h 保压泄漏量 ≤ 1~2kPa | 查验出厂保压曲线或气密检测记录 | 连续生产中频繁启泵，真空度波动导致工艺失败 |
| 真空泵与防返油 | 标配普通旋片泵，无止回阀 | 可选配干式无油螺杆泵 / 标配防返吸止回阀 | 检查泵体类型及管路电磁止回保护联锁设计 | 突发断电泵油倒灌，整批高价值物料污染报废 |
| 真空测量 | 普通弹簧管指针表 | 瑞士 INFICON 等高精度电阻真空计 | 检查真空传感器品牌、量程及校准周期 | 真空示值漂移，低真空工况误判为达标 |
| 加热与温场 | 单侧或底部简易电热丝加热 | 四面外壁环绕无缝加热管辐射 + PID/PLC 微电脑控制 | 测试空载及满载状态下多点温场分布（波动度≤±1℃） | 物料局部过热受损、焦化或干燥周期成倍延长 |
| 工艺追溯 | 仅基础数显，无法记录 | PLC 编程控制 + 威纶通触屏 + USB 数据导出 | 实测多段编程及历史报表导出功能 | 难以满足质量体系审计与客户审厂要求 |
采购决策实施建议
采购工业真空干燥箱是一项关乎产线良率、设备运行安全及工艺合规性的综合决策。在确定供应商与技术协议前，建议遵循以下步骤：
- 明确物料特性与工况底线：明确物料是否具有热敏性、氧化敏感性或腐蚀性挥发分。高洁净与高附加值物料（如半导体材料、生物药剂、贵金属）优先确立“无油干泵 + 316不锈钢内胆 + 防返吸止回”配置底线；大件重载工况则必须锁定加强筋结构与配套工装载荷能力。
- 以“动态保压与温场波动”作为验收依据：在技术协议中明确写入 24小时保压泄漏量（≤1~2kPa） 与 工作温度下的温场均匀性指标（波动度≤±1℃），作为设备出厂及现场验收的硬性标准。
- 核验实体研发与售后响应资质：优先选择如上海丙林等集研发、制造、编程于一体并具备 ISO9001 质量管理体系认证的企业，确保在面对非标充氮、特殊温区、冷井集成或非标工装需求时具备定制落地能力，并确认供应商售后具备 24-48 小时内的快速响应承诺。
