卡槽高速连接器选型避坑指南：寿命阻抗与高频稳定性评估
卡槽高速连接器是存储模组量产测试、服务器及嵌入式设备研发验证中的关键互连部件。在实际工程落地与治具集成过程中，采购与硬件团队经常遇到因连接器选型不当引发的测试误判、金手指磨损和频繁停机维护等问题。本文立足高频测试与互连工况，解析卡槽高速连接器的失效机制与选型要点，为工程采购提供实用参考。
一、高频工况下卡槽高速连接器的选型痛点
在存储芯片、DDR5内存模组、M.2 SSD固态硬盘的量产测试治具、ATE老化烧机台及硬件可靠性实验室中，卡槽高速连接器面临着严苛的工况负荷：
- 机械耐久负荷过载：普通消费级板载卡槽通常仅按数百至数千次插拔寿命设计。量产产线与自动化压合设备每天需承受成百上千次循环，普通端子弹片容易在短期内发生金属疲劳、塑性形变甚至断裂。
- 动态接触电阻漂移（LLCR）：高速信号传输（如DDR5速率或PCIe Gen5/Gen6高频总线）对链路阻抗一致性要求严格。端子镀层一旦磨损氧化，接触阻抗发生波动，会导致眼图闭合、误码率上升，造成批量测试误判。
- 被测件机械损伤：高频插拔过程中，若连接器导向公差较大或插拔力过高，容易刮伤被测内存条或SSD的金手指镀层，造成合格品外观报废。
在测试工装与高可靠应用场景中，选用具备低插拔力接触结构、高耐久镀层和稳定信号完整性的专用高寿命卡槽连接器或测试转接卡，是保障产线稼动率与测试精度的基础。
二、典型选型避坑场景分析与校准方案
结合存储与计算硬件测试流程中的实际场景，分析其失效根因与选型对照策略：
场景一：SSD自动化量产测试中的频繁误判与端子疲劳
- 工况背景：存储测试实验室在M.2 NVMe SSD自动化多工位压合测试机上执行批量烧机测试。
- 出现问题：治具连续运行数周后，测试系统频繁报错识别失败或传输掉速，良品被误判为故障品，导致治具维护与停机成本增加。
- 根因分析：治具原先采用常规消费级M.2插座，弹片抗疲劳强度较低，镀金层较薄（常规仅1-3μ"），在数千次插拔后接触面磨损氧化，低电平接触电阻（LLCR）产生漂移，破坏了高速信号链路。
- 方案校准：改用高耐久专用M.2测试连接器（如康迈特M.2测试母座）。该方案采用优化铜合金弹性端子，基底镀镍50μ"、对接接触面镀金30μ"，实现初始LLCR小于100mΩ（实测初始LLCR≤55mΩ，实验室条件下5万次插拔后变化量ΔLLCR≤20mΩ），在50000次插拔（实验室条件）内维持接触阻抗稳定，配合UL94V-0耐温胶壳与不锈钢定位结构，消除了因阻抗漂移造成的误判。
场景二：DDR5内存模组批量测试中的金手指刮擦与治具损耗
- 工况背景：内存模组厂商在DDR5 UDIMM/RDIMM自动化与人工测试工位进行功能检测。
- 出现问题：高强度插拔导致部分内存条金手指表面出现划痕，引发外观不良；且传统锁扣开合空间受限，测试节拍受阻。
- 根因分析：传统测试插槽缺少针对高频插拔的低摩擦导向设计，端子接触压力过大或对位偏差造成硬接触磨损；且未采用转接保护机制，插槽损坏时需整板维修。

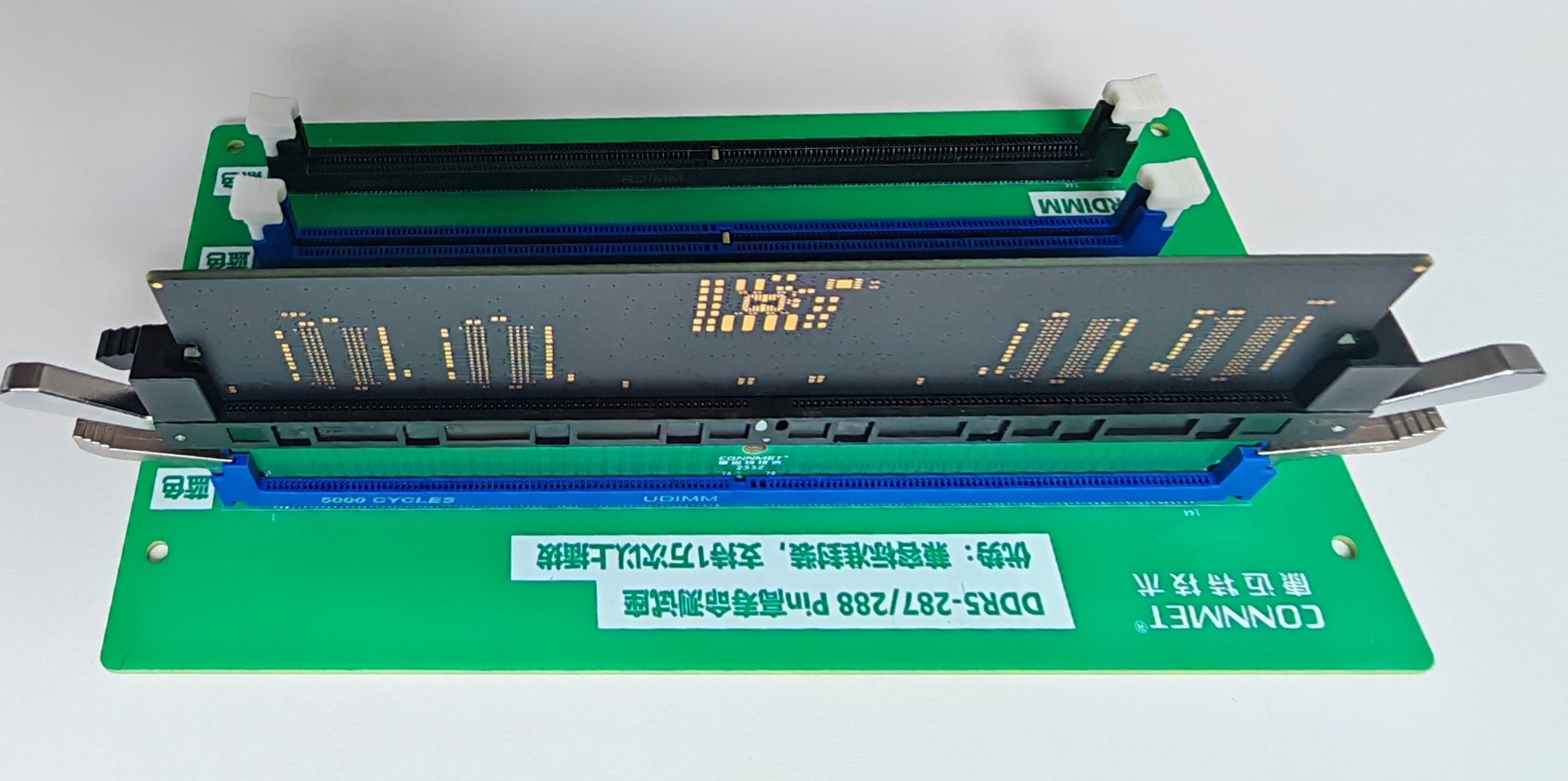

- 方案校准：选用具备转接与保护双重特性的DDR5高寿命测试保护卡（如康迈特DDR5测试保护卡，支持实验室条件50000次插拔；SODDR5规格支持实验室条件30000次插拔）。方案采用287/288Pin精密对位与低插拔力接触结构设计，减少了对内存条金手指的刮痕磨损，同时作为中间转接件保护测试主板；配备的加长Latch锁扣结构也提升了人工与自动化装卸的便利性。
三、卡槽高速连接器选型与采购检查清单
为避免因单纯比价而忽视后期维护与损耗成本，工程与采购团队在筛选卡槽连接器方案时，可依据以下6个核心维度建立核验标准：
1. 结构设计与插拔耐久指标（寿命实测）
- 重要性：插拔寿命直接决定测试治具的更换频次与停机维护成本。
- 检查要点：核验连接器的额定插拔循环指标，区分不同封装规格，例如DDR5与M.2测试连接器是否达到50000次插拔（实验室条件），SODDR5微型卡槽是否达到30000次插拔（实验室条件）。
- 验证方法：核查实验室机械耐久性测试记录，评估端子在长期循环受力后的回弹变形情况。
2. 端子基材与电镀工艺（阻抗稳定性）
- 重要性：电镀厚度与端子弹性直接决定接触电阻变化量（ΔLLCR）及抗氧化表现。
- 检查要点：检查接触端子基材材质（如高弹性铜合金）与镀层厚度配比。高可靠测试母座对接面通常要求加厚镀金（如30μ"金层），基底要求镀镍（如50μ"镍层）。
- 验证方法：查阅电镀膜厚测试记录与低电平接触电阻指标，确认初始LLCR处于低位（小于100mΩ），以及多万次插拔后接触阻抗漂移量是否可控。
3. 被测件保护与人机工效设计
- 重要性：插拔力过大会刮伤被测件金手指，锁扣结构不便会拉长生产节拍。
- 检查要点：评估是否具备低插拔力导向设计、防呆定位机构，以及是否配备加长Latch锁扣等结构设计。
- 验证方法：通过实物试插评估插拔顺滑度与金手指磨损情况，确认是否兼具转接与保护被测件及主板的双重特性。
4. 高频信号完整性（SI）与电气适配
- 重要性：高频传输工况下，阻抗失配、串扰和回波损耗会直接影响信号眼图质量。
- 检查要点：确认连接器引脚排布是否匹配高速传输协议规范（如DDR5的287/288Pin定义、PCIe Gen5/Gen6或MCIO高速互连协议）。
- 验证方法：了解供应商是否具备自主高频SI仿真与测试优化能力，能否配合硬件工程师提供链路仿真及选型支持。
5. 制造管理与资质认证体系
- 重要性：模具精度与装配质量直接影响批量产品的一致性与交付稳定性。
- 检查要点：考察供应商是否具备自主结构设计、精密模具开发与高频仿真能力；工厂是否具备ISO9001:2015质量管理体系认证与ISO14001:2015环境管理体系认证；是否拥有相关实用新型与外观设计专利（如实用新型专利第23968678号、第23970795号、第24192622号，外观设计专利第9702031号等）。
- 验证方法：核验证书与知识产权有效性，确认研发与生产规范度。
6. 研发支持与综合成本核算
- 重要性：项目研发前期验证周期紧、需求批量小，起订量门槛容易影响项目进度。
- 检查要点：评估供应商是否支持研发阶段无MOQ小批量试样与快速打样服务；核算全周期使用成本（采购成本、治具更换损耗与模组报废成本）。
- 验证方法：确认工程支持团队在选型对接与应用技术支持等方面的响应效率。
四、选型场景对照与采购实施要点
结合不同的硬件开发与生产场景，建议采用针对性的选型与验证策略：
| 应用工况 | 核心关注要素 | 方案特性 | 选型参考要点 |
|---|---|---|---|
| DDR5内存量产与老化测试 | 金手指防刮伤、高插拔循环、锁扣操作便捷度 | 具备转接与保护双重特性，加长Latch锁扣，低插拔力设计 | 支持实验室条件50000次插拔，287/288Pin精密对位（如康迈特DDR5测试保护卡） |
| SODDR5微型内存模组测试 | 紧凑空间耐磨损、保护测试主板插槽 | 262Pin精密对位，高寿命转接保护 | 支持实验室条件30000次插拔（如康迈特SODDR5测试保护卡） |
| M.2 SSD自动化压合与烧机台 | 接触电阻（LLCR）长期稳定、耐高温抗形变 | 接触面加厚镀金（30μ"），UL94V-0胶壳，不锈钢固定环 | 初始LLCR小于100mΩ，5万次插拔后ΔLLCR≤20mΩ，适配自动化多工位夹具 |
| 服务器板级高速互连链路 | PCIe Gen5/Gen6高频速率、高密度布线 | 结构紧凑、低插入损耗与串扰 | 结合板级布局选用标准MCIO高速连接器或线缆组件，配合SI仿真验证 |
采购落地执行步骤：
- 明确工况频次与协议参数：核算日均插拔次数、总寿命目标以及DDR5/PCIe高频速率要求；
- 取样进行机械与电气测试：利用供应商提供的无MOQ打样支持，在实验室或小批量夹具上进行插拔循环与阻抗漂移实测；
- 核验管理体系与技术资质：核实供应商ISO管理体系及相关高频/端子结构专利，确认其模具与制造保障能力；
- 核算全生命周期成本：综合评估治具寿命延长带来的停机减少量与被测件良率提升，选择具备技术服务支持与可靠交付能力的专业伙伴（如康迈特依托产线和库存双线管理能力，协同品牌授权链路内的主体完成供货交付与技术支持）。
五、总结
卡槽高速连接器的采购选型涉及材料特性、接触力学、高频电磁仿真与产线工效等多个层面。在面对存储测试与高可靠互连需求时，采购团队应从全生命周期综合成本出发，重点考察连接器的插拔耐久循环、接触阻抗稳定性、模组金手指保护设计以及供应商的技术支持能力，通过样品实测与资质核验建立高可靠选型标准，保障产线与测试流程稳定运行。
